上海科迎法电气在分线盒产品线交付中发现，自动化产线布线问题在项目后期才暴露——调试阶段发现信号串扰、维护阶段发现检修困难、扩展阶段发现分线盒端口不够。这些问题的根源在设计阶段没有充分考虑分线盒的信号分配架构和IO模块选型。分线盒（又称信号分配盒、接线盒）在自动化产线中承担传感器和执行器信号汇聚分配的功能，是连接现场设备到PLC/DCS控制系统的中间层。本文从产线设计工程师的视角，分析分线盒的架构设计、选型要点和布线规范。

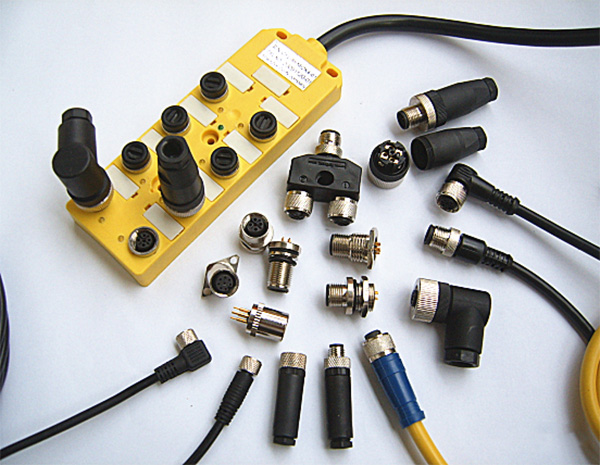

分线盒在自动化产线信号分配中的架构设计与选型方案
一、分线盒在产线信号架构中的位置
自动化产线典型的信号架构分三层：
第一层 现场设备层。传感器（接近开关、光电开关、温度传感器等）和执行器（电磁阀、电机驱动器等）分散在产线各工位。每个设备通过一根带连接器的线缆连接到最近的分线盒。
第二层 分线盒汇聚层。分线盒安装在各工位附近的设备安装板上，将多个传感器的信号线汇聚到一根多芯总线电缆，通过总线电缆传输到控制柜。分线盒到控制柜的距离通常5到30米。一个分线盒可连接4到16个现场设备。
第三层 控制层。控制柜内的PLC或DCS接收分线盒汇聚的信号，处理后输出控制指令通过分线盒分配到各执行器。
分线盒的核心价值：减少从产线到控制柜的线缆数量。如果20个传感器各自独立拉线到控制柜，需要20根线缆穿过产线线槽。用分线盒后，20根短线缆（1到3米）连接到分线盒，分线盒用1根多芯总线电缆（16到24芯）连接到控制柜，线槽数量减少80%以上。（行业公开数据）

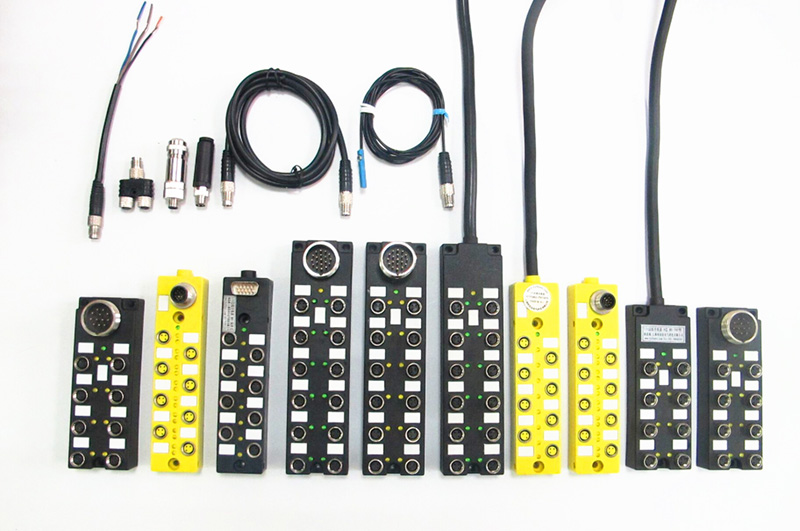

二、分线盒类型选型
类型一 无源分线盒（纯接线盒）
无源分线盒内部只有接线端子，没有电子元件。功能是将多根输入线缆的信号汇聚到一根总线电缆。优点是成本低（50到200元）、无源器件不故障、防护等级高（IP67/IP68）。缺点是每个传感器仍需占用PLC一个输入点，不减少PLC IO点数。适合传感器数量不多、PLC IO点数充裕的场景。
无源分线盒选型要点：确认进出线连接器类型和数量（如8进1出M12连接器）、防护等级（IP67以上）、安装方式（导轨安装或面板安装）、进出线线缆外径范围。
类型二 有源分线盒（带IO模块）
有源分线盒内部集成了IO模块（数字量输入/输出、模拟量输入、通讯模块），将传感器信号数字化处理后通过总线（PROFINET、EtherCAT、Modbus等）传输到PLC。优点是大幅减少PLC IO点数（1个分线盒占PLC 1个总线节点而非16个IO点）、支持远程诊断。缺点是成本高（500到3000元）、需要供电、有电子元件故障风险。
有源分线盒选型要点：确认总线协议（PROFINET/EtherCAT/Modbus TCP）、IO配置（如16DI/8DO/4AI）、防护等级（IP67以上）、供电电压（24V DC）、总线接口类型（M12 D编码连接器）。
类型三 混合型分线盒
混合型分线盒同时包含无源接线端子和有源IO模块。部分传感器信号直接通过接线端子接入总线电缆，部分信号通过IO模块数字化处理后传输。适合混合信号场景——既有简单开关量传感器（如接近开关，可直接接线）又有模拟量传感器（如温度变送器，需IO模块处理）。
三、分线盒选型决策流程
第一步 统计现场设备清单。列出每个工位的传感器和执行器数量、信号类型（PNP/NPN/模拟量/通讯）、线缆长度。
第二步 确定分线盒数量和位置。每个分线盒覆盖半径不超过3米（线缆长度限制），一个分线盒连接4到16个设备。工位间距大时多设分线盒，间距小时可合并。
第三步 选择分线盒类型。如果PLC IO点数充裕且不需要远程诊断，选无源分线盒。如果IO点数紧张或需要远程诊断，选有源分线盒。如果混合信号，选混合型。
第四步 确认连接器类型和芯数。传感器端常用M8或M12连接器（4芯A编码），执行器端常用M12连接器（4到5芯A编码），总线端用M12连接器（D编码4芯以太网或A编码多芯）。确认进出线方向和安装空间。
第五步 确认防护等级。产线环境干燥无腐蚀选IP54即可，有水溅或油雾选IP67，有高压清洗需求选IP69K。食品和制药行业需选不锈钢外壳（304或316L）和FDA认证密封材料。
四、布线规范和常见问题
布线规范一 线缆分类。传感器信号线（低电压低电流）和执行器驱动线（24V/2A以上）在分线盒内分槽布线，避免串扰。如果分线盒内空间有限必须同槽，信号线和驱动线之间用金属隔板分隔。
布线规范二 屏蔽接地。有源分线盒的总线通讯线缆必须屏蔽，屏蔽层在分线盒端和PLC端双端接地。传感器信号线屏蔽层根据传感器类型决定——模拟量传感器屏蔽单端接地（PLC端），数字量传感器屏蔽可不接地或双端接地。
布线规范三 线缆标识。分线盒每个端口必须有唯一编号标识（如DI01到DI16），与PLC程序中的变量地址一一对应。线缆两端套热缩管号管，编号与分线盒端口编号一致。无标识或标识不匹配是产线维护最高频的困扰。
布线规范四 预留扩展端口。分线盒端口数预留20%到30%余量，用于后期产线改造增加传感器。如果设计阶段把所有端口用满，增加一个传感器就要更换更大的分线盒，改造成本远高于初期多买几个端口。
常见问题一 信号串扰。多个传感器信号在同一线槽中相互干扰，表现为主轴编码器读数跳动或模拟量信号纹波增大。根因是信号线和驱动线同槽未分隔，或屏蔽层未正确接地。修正方法：分槽布线或加金属隔板，检查屏蔽接地。
常见问题二 分线盒进水。防护等级IP67的分线盒在长期水溅环境中密封圈老化导致进水。根因是密封圈老化或线缆引入格兰头未拧紧。修正方法：定期检查密封圈状态（建议每6个月），格兰头用扭矩扳手拧紧（典型力矩2到3牛米）。
常见问题三 端口不够用。产线改造增加传感器但分线盒端口已满。根因是设计阶段未预留扩展端口。修正方法：初期选型时预留20%到30%端口余量，或在分线盒旁加装扩展分线盒。
五、与太阳模拟器等精密设备的配套使用
在光伏组件产线、太阳光模拟器测试系统等精密设备中，分线盒也承担重要角色。太阳光模拟器IV测试系统中，温度传感器、辐照度传感器、标准电池信号都需要通过分线盒汇聚后传输到数据采集系统。这类精密测试场景对信号质量要求更高，分线盒需选用有源型（带信号放大和滤波功能），屏蔽处理和接地规范需严格执行。
参考标准：IEC 61076-2-104 M8连接器标准、IEC 61076-2-101 M12连接器标准、IEC 61131-2工业自动化设备接口规范、GB/T 14048.1-2017低压开关设备和控制设备
常见问题
问：分线盒有源和无源怎么选？
答：关键看PLC IO点数和远程诊断需求。PLC IO点数充裕且不需要远程诊断选无源分线盒（成本低、不故障）。PLC IO点数不够或需要远程在线监测传感器状态选有源分线盒（带IO模块和总线通讯）。如果预算充裕且有扩展需求，有源分线盒的灵活性和可维护性更好。
问：分线盒的M12连接器A编码和D编码有什么区别？
答：A编码是标准信号传输编码，4到17芯，用于传感器和执行器信号连接。D编码是以太网专用编码，4芯双绞线设计，用于工业以太网（PROFINET/EtherCAT）总线连接。有源分线盒的传感器端用A编码M12连接器，总线端用D编码M12连接器。两者键位不同不能互插，防止误连接。
问：分线盒防护等级IP67和IP69K怎么选？
答：IP67防短时浸水（1米水深30分钟），适合多数工业环境。IP69K防高压高温喷射水（80度水100bar压力），适合食品和制药行业需要高压清洗的场景。如果产线不需要高压清洗，IP67足够。IP69K设备成本比IP67高30%到50%。注意IP69K的密封要求比IP67更严格，线缆引入格兰头和密封圈也必须满足IP69K要求。
问：分线盒到PLC的线缆最长多少米？
答：取决于信号类型和线缆质量。数字量信号（PNP/NPN开关量）用0.5平方毫米屏蔽线缆最长100米。模拟量信号（4到20mA）用屏蔽双绞线最长50米，电压信号（0到10V）最长30米。工业以太网总线（PROFINET）用标准以太网线缆最长100米。如果距离超过以上限制，需要在中间加装中继器或增设分线盒缩短单段线缆长度。
