M12分线盒怎么接线？一分四分配器接线方法与信号衰减分析

上海科迎法电气在分线盒产品服务中，经常遇到用户咨询一分四分配器的接线问题。M12分线盒可以将一个传感器信号分配给多个采集设备，但如果接线不当或选型不匹配，会导致信号衰减、反射甚至通信故障。本文从接线方法、信号衰减和负载影响三个方面分析M12分线盒的正确使用方法。



M12分线盒按分配方式分为两种：



第一种，无源分配器（Y形/T形）。将输入信号直接并联到多个输出，无电子元件，纯物理连接。一分二、一分四规格都有。优点是结构简单、成本低，缺点是信号会被分流，每个输出端的信号强度降低。



第二种，有源分配器（信号放大型）。内置运算放大器或中继芯片，输入信号经过放大后分配到各输出端。优点是输出信号不衰减，缺点是需要供电、成本高、体积大。



参数	无源一分四	有源一分四
信号衰减	每路衰减约 6dB	无衰减
供电需求	不需要	需要 24V
响应时间	0	50-200ns
防护等级	IP67	IP54-IP67
成本	低	中高



大多数工业应用选择无源分配器即可，只有在信号传输距离远或采集设备输入阻抗低时才需要有源分配器。





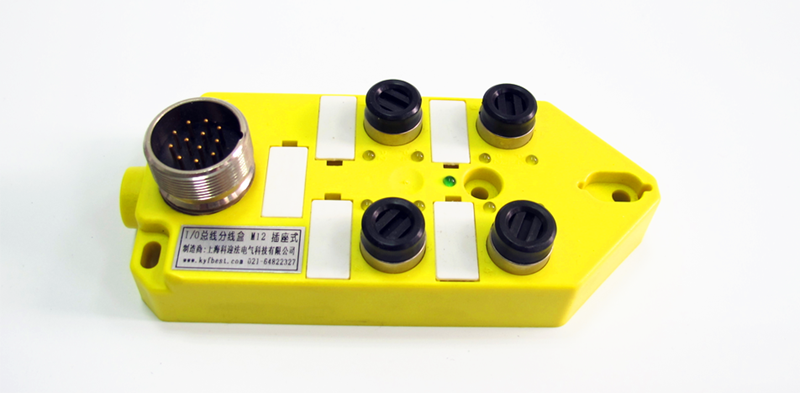

以4芯M12一分四分线盒为例，接线步骤如下：



第一步，确认输入端。分线盒有一个输入接口（母头）和四个输出接口（公头或母头）。输入端连接传感器，输出端连接采集设备。



第二步，确认引脚对应。无源分配器的输入和输出引脚一一对应，1号进对应1号出，2号进对应2号出，以此类推。接线前核对传感器和采集设备的引脚定义。



第三步，连接传感器。将传感器M12插头旋入分线盒输入接口，锁紧到位。注意对准螺纹，避免斜扣损伤螺纹。



第四步，连接采集设备。将四路输出分别连接到PLC、显示仪表、数据记录仪等设备。



第五步，检查屏蔽接地。分线盒的屏蔽引脚需连接到设备屏蔽地。如果多个设备的屏蔽地之间存在电位差，可能导致地环路干扰，需要在分线盒内加装屏蔽隔离电容。





无源分线盒将一路信号分配给四路，理论衰减为6dB（电压降低到1/2）。但实际衰减取决于采集设备的输入阻抗和传输线长度。



输出端数	理论衰减	实际衰减 (高阻抗输入)	实际衰减 (低阻抗输入)
一分二	6dB	<1dB	3-6dB
一分四	12dB	<2dB	6-12dB



当采集设备输入阻抗大于10k欧姆时（如PLC模拟量输入），信号衰减可忽略不计。当输入阻抗低于1k欧姆时，信号衰减明显，需要考虑使用有源分配器。



数字信号（如PNP/NPN开关量）的分配更加简单，因为数字信号对幅度衰减不敏感，只要信号电压超过PLC输入阈值即可正常工作。





如果分线盒用于分配通信信号（如PROFINET、CAN总线），并联多路输出会改变总线阻抗，影响信号完整性。



CAN总线：标准CAN总线支线长度建议不超过30cm。分线盒一分四会导致支线长度增加，可能引起信号反射。建议总线上只使用一个分线盒，不要级联。



模拟量信号（4-20mA）：4-20mA电流信号理论上不受并联影响，因为电流在并联回路中分流后，采集设备测量的是各自回路电流。但实际中，多路并联会降低变送器看到的负载阻抗，可能超出变送器驱动能力。计算公式：总负载=各路负载的并联值。





第一，防护等级确认。无源分线盒通常为IP67，但有源分线盒由于需要散热，防护等级可能降低到IP54。安装在潮湿环境时需确认。



第二，线缆长度限制。分线盒到各采集设备的线缆长度应尽量短且等长，避免不同输出端信号到达时间不一致。对于模拟量信号，建议单根线缆不超过50米。



第三，安装固定方式。分线盒有面板安装式和导轨安装式两种。面板安装式用螺栓固定在设备框架上，导轨安装式卡在35mm标准导轨上。根据控制柜空间选择。



第四，标识管理。四路输出建议使用不同颜色标识或编号标签，避免接错。分线盒本体上的通道编号要与接线图一致。



科迎法电气建议根据信号类型选择分线盒：



开关量信号分配：选择无源分线盒，4芯M12接口，IP67防护。



模拟量信号分配：选择无源分线盒，确认采集设备输入阻抗>10k欧姆。如果阻抗低，选择有源分线盒。



通信总线分配：不建议用分线盒分配CAN或以太网信号。CAN总线用T型分支连接器，以太网用交换机。如果必须用分线盒，选择专用阻抗匹配型。

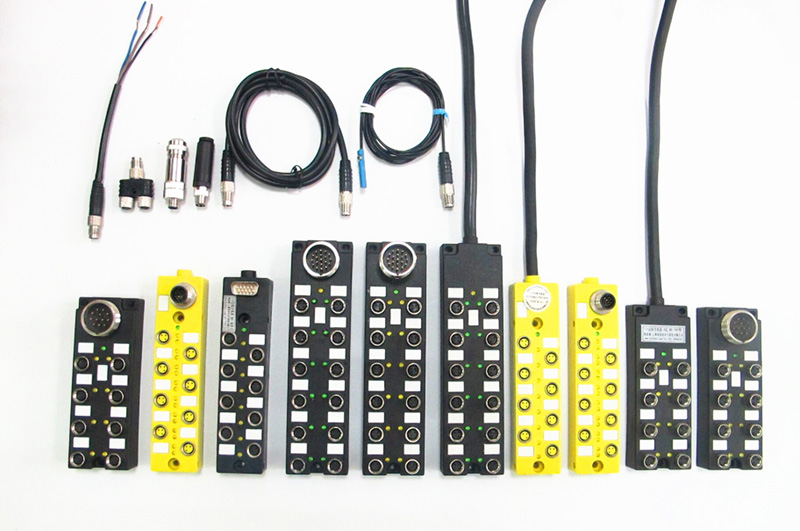

上海科迎法电气提供M12一分二、一分四无源和有源分线盒，支持4芯、5芯、8芯规格，IP67防护，可定制线长和接口类型。
