上海科迎法电气技术部在M12分线盒的研发和应用过程中发现，随着PROFINET等工业以太网在自动化产线中的普及，M12分线盒从传统的"模拟量信号分配"角色扩展到"工业以太网分支"角色。但很多用户对M12分线盒在以太网环境下的使用不了解——把以太网当普通模拟量信号来分线，导致网络通信异常。工业以太网对信号完整性、阻抗匹配、电磁干扰的要求远高于传统模拟量信号，M12分线盒在以太网中的使用有其特殊性。本文从工业以太网网络设计角度出发，讲解M12分线盒在PROFINET网络中的应用方法、拓扑设计、信号分配方案以及布线规范。

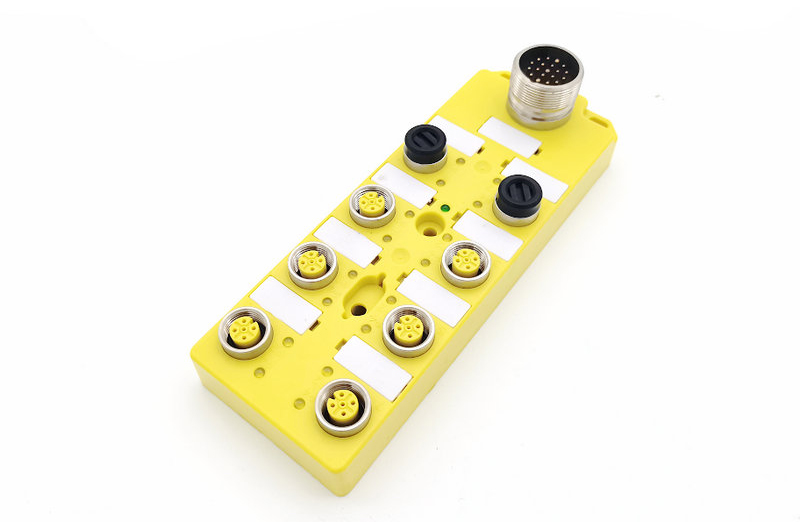

M12分线盒在PROFINET工业以太网中的网络拓扑与信号分配方法
一、M12分线盒在工业以太网中的角色
传统M12分线盒主要用于模拟量信号和开关量信号的分配——将一路输入信号分成多路输出，连接多个传感器或执行器。这种应用对信号完整性要求不高（4到20mA电流信号不怕分线，开关量信号不怕分线）。
但在PROFINET等工业以太网中，M12分线盒的角色变了——以太网信号是高速差分信号（100Mbps或1Gbps），对阻抗匹配、信号反射、串扰非常敏感。不正确的分线会导致信号反射、误码率升高、通信中断。
M12分线盒在工业以太网中的应用主要有以下场景：
场景一 网络分支点。在树型或星型网络拓扑中，从一个主干线缆分支到多个设备——用Y形分线盒（一分二）或T形分线盒将主干信号分支到支线。
场景二 冗余环网接入。PROFINET的MRP冗余环网中，环路上的每个节点需要"进出"两个方向连接，用Y形分线盒实现节点的环路接入。
场景三 设备级联。多个设备通过M12分线盒串联，减少布线长度——从一个入口分到多个设备，每个设备近距离连接。
场景四 混合信号分配。有些M12分线盒支持以太网信号+供电电源混合传输（如4芯M12中2芯传输以太网、2芯传输24V电源），分线盒同时分配信号和电源。
二、PROFINET网络拓扑设计
PROFINET支持多种网络拓扑，M12分线盒在不同拓扑中的应用不同：
拓扑一 线型拓扑（菊花链）
线型拓扑是最简单的结构——设备A→设备B→设备C→设备D，每个设备通过M12连接器连接到下一个设备。在这种拓扑中，M12分线盒的作用是"分支接入"——在主干线缆上用Y形分线盒分出一路到设备，主干继续延伸到下一个设备。
线型拓扑的优点是布线简单、线缆用量少。缺点是一旦中间某个分线盒或线缆故障，后面的所有设备都断网。适合设备数量少、可靠性要求不高的场景。
拓扑二 星型拓扑
星型拓扑以一个中心交换机为核心，每个设备通过独立线缆连接到交换机。在这种拓扑中，M12分线盒可以替代部分交换机功能——用一分四分线盒将交换机的一个端口分到四个设备。
但注意：以太网的一分四分线盒不是简单的"物理分线"——100Mbps以太网（100BASE-TX）使用两对差分线（TX+TX-和RX+RX-），一分四需要考虑信号方向和阻抗匹配。实际上，以太网一分四分线盒通常是简单的物理分线器，会导致信号反射和阻抗不匹配，通信不可靠。建议用小型M12交换机替代分线盒实现一分多。
拓扑三 环型拓扑（MRP冗余环网）
环型拓扑是PROFINET最常用的拓扑——设备首尾相连形成环，MRP（Media Redundancy Protocol）协议在环路断开时自动切换到备用路径，实现冗余。在环型拓扑中，每个设备用Y形分线盒（一分二）接入环——分线盒的两个分支分别连接到环路上的前后设备，设备本体连接到分线盒的第三个端口。
环型拓扑的优点是冗余性好——单点故障不会导致网络中断。缺点是布线复杂，需要MRP管理器（通常是交换机或控制器）。
拓扑四 树型拓扑
树型拓扑是星型和线型的组合——主干用星型，支线用线型。M12分线盒在树型拓扑中用于主干分支——从交换机分支到子干线，子干线上再串联多个设备。
三、信号分配方案
方案一 、Y形一分二分线盒
Y形分线盒是最常用的M12分线盒——一个输入口分到两个输出口。在工业以太网中，Y形分线盒的应用场景：
场景A 干线分支。干线经过设备附近时，用Y形分线盒分出一路到设备，干线继续延伸。这种用法在线型拓扑中最常见。
场景B 冗余环路接入。在MRP环网中，用Y形分线盒将设备接入环路——分线盒的"输入"连接到环路的前一段，"输出1"连接到设备的M12端口，"输出2"连接到环路的后一段。
注意：Y形分线盒在以太网中会导致信号反射——输入信号到达分线盒节点时遇到阻抗不连续点（一分二的阻抗是原来的一半），部分信号被反射回去。反射信号叠加到输入信号上导致波形畸变。100Mbps以太网对反射的容忍度比1Gbps好，但反射过大仍会导致误码。建议：Y形分线盒尽量靠近设备（分支线短），减少反射影响。
方案二 、一分四分线盒
一分四分线盒将一个输入分到四个输出。在以太网中一分四的信号分配问题更大——四路并联的阻抗是原来的四分之一，反射更严重。实际上以太网一分四分线盒只适合低速应用（如10Mbps）或短距离应用（分支线总长度<5m）。
对于100Mbps和1Gbps以太网，建议不用一分四分线盒，改用M12小型交换机（4口或8口）。交换机是有源设备，每个端口独立驱动，不存在阻抗不匹配问题。
方案三 、混合信号分线盒
有些M12分线盒支持信号+电源混合分配——4芯M12的2芯用于以太网（TX+/TX-），2芯用于24V电源。分线盒将以太网信号和电源分别分配到分支。
混合信号分线盒的优点是减少布线——一根M12线缆同时传输信号和电源，设备端不需要单独拉电源线。缺点是电源线可能对信号线产生干扰（24V电源通断时产生瞬态干扰），需要分线盒内部有良好的信号-电源隔离设计。
四、带宽影响分析
M12分线盒对以太网信号的影响主要有两个方面：
影响一 阻抗不匹配导致的信号反射
M12分线盒将一根线缆分支为两根或多根，分支点的阻抗从100欧姆（单根线缆的特征阻抗）变为约50欧姆（两根并联）或更低（多根并联）。阻抗不匹配点导致信号部分反射，反射系数=（Z分支-Z线缆）/（Z分支+Z线缆）。
反射对通信的影响取决于反射信号的幅度和延迟——如果分支线很短（<1m），反射信号很快回到发送端，叠加到原始信号上形成轻微畸变，100Mbps以太网的接收电路可以容忍少量畸变。如果分支线长（>10m），反射信号延迟大，可能叠加到下一个数据位上导致误码。
建议：M12分线盒的分支线尽量短（<5m），干线尽量连续（减少中间分线点）。如果分支线必须长，建议用交换机替代分线盒。
影响二 串扰
M12分线盒内部如果信号线排列不当，不同信号对之间会产生串扰——一根线上的信号耦合到另一根线上。以太网的两对差分信号（TX和RX）如果在分线盒内紧挨着走线，串扰可能导致信号失真。
好的M12分线盒内部有屏蔽隔离设计——TX对和RX对之间有接地屏蔽层隔离，减少串扰。选型时选"屏蔽型"或"以太网专用"分线盒，不要用普通的"信号分线盒"来分以太网信号。
影响三 带宽限制
M12分线盒的带宽由内部线缆和PCB走线决定。普通的M12分线盒带宽通常在50到100MHz，满足100Mbps以太网（100BASE-TX需要31.25MHz带宽）。1Gbps以太网（1000BASE-T）需要80MHz带宽，不是所有M12分线盒都能满足——选1Gbps应用的分线盒时确认带宽参数。
五、布线规范
规范一 线缆选型
PROFINET以太网线缆选型要求：
- 屏蔽双绞线（STP或FTP），不要用非屏蔽线（UTP）——工业电磁环境恶劣，非屏蔽线抗干扰差
- 特征阻抗100欧姆±15%——阻抗偏差过大会导致信号反射
- 线缆外径与M12连接器匹配（通常5到8mm）
- 弯曲半径不小于线缆外径的10倍（M12线缆弯曲半径通常50到80mm）
- 选PROFINET认证线缆（有PN认证标志），确保线缆质量和参数一致
规范二 线缆长度
PROFINET网段长度限制：
- 100BASE-TX（100Mbps）：网段最大长度100m（含分线盒的分支线总长）
- 1000BASE-T（1Gbps）：网段最大长度100m
- 注意：分线盒的分支线长度也算在网段总长内——如果干线80m+分支20m=100m达到上限
规范三 分线盒安装位置
分线盒安装位置选择原则：
第一，靠近分支设备——分支线越短越好（减少反射影响），分线盒尽量安装在分支设备附近（1到3m内）。
第二，远离干扰源——分线盒远离变频器、电机、动力线（间距至少20cm）。
第三，防护等级匹配——室外或潮湿环境选IP67分线盒，室内干燥环境选IP20。
第四，便于检修——分线盒安装在容易接近的位置，不要藏在设备深处或线缆桥架内部。
规范四 接地
屏蔽型M12分线盒的接地要求：
- 分线盒的金属壳体通过M12连接器的金属壳体与设备接地连接
- 屏蔽层360度接地——分线盒内部的屏蔽层与金属壳体环形接触
- 接地电阻<1欧姆
- 分线盒的金属壳体不能悬空不接地——悬空的金属壳体会变成天线，引入干扰
六、常见问题和排查
问题一 通信偶尔中断
如果PROFINET通信偶尔中断（时通时断），可能是M12分线盒导致的。排查方法：第一，检查分线盒连接器有没有松动——M12螺纹可能振动松动，拧紧后观察。第二，检查分支线长度——如果分支线超过10m，可能是反射导致误码，尝试缩短分支线。第三，用网络分析仪或PROFINET诊断工具检测误码率——如果分线盒附近误码率高，可能是分线盒阻抗不匹配。
问题二 通信速率上不去
如果100Mbps以太网只能跑到10Mbps，可能是分线盒带宽不够。排查方法：检查分线盒规格——普通信号分线盒的带宽可能只有10到20MHz，不支持100Mbps。更换为"以太网专用"分线盒（带宽≥31.25MHz）。
问题三 电磁干扰严重
如果以太网通信受变频器干扰严重，可能是分线盒屏蔽不良。排查方法：第一，检查分线盒是否金属壳体屏蔽型——塑料壳体分线盒没有屏蔽效果。第二，检查屏蔽层接地——分线盒金属壳体是否接地？接地电阻是否<1欧姆？第三，检查分线盒安装位置——如果紧挨变频器或电机线，移到远离干扰源的位置。
参考标准：IEC 61158工业通信 现场总线标准、IEC 61784工业通信 行规集、PROFINET安装指南（PI组织）、GB/T 30018工业以太网通信规范、GB/T 4208外壳防护等级（IP代码）
常见问题
问：M12分线盒可以用来分PROFINET以太网信号吗？有什么限制？
答：可以，但有限制。M12分线盒分以太网信号的主要问题是阻抗不匹配——一根100欧姆的线缆分支成两根后，分支点阻抗变成约50欧姆，导致信号反射。限制条件：第一，分支线尽量短（建议<5m），短分支线的反射影响小。第二，分线盒选"屏蔽型"或"以太网专用"——内部有阻抗匹配和屏蔽隔离设计。第三，分线盒数量尽量少——一条干线上不超过2到3个分线盒，太多分线盒导致阻抗多次不连续。第四，分支线不要带终端设备（只接一个设备）——多设备并联进一步降低阻抗。如果以上限制无法满足（如分支线必须长、分支设备多），建议用M12小型交换机替代分线盒——交换机是有源设备，每口独立驱动，不存在阻抗不匹配问题。
问：PROFINET网线用M12分线盒分支后通信距离会缩短吗？
答：会有一定影响。理论上100BASE-TX的最大网段长度是100m，但加入分线盒后有效通信距离可能缩短到80到90m。原因有两个：第一，分线盒引入信号衰减和反射，等效于增加了线缆损耗，有效距离缩短约10到20m。第二，分线盒的分支线长度也算在网段总长内——如果干线80m+分支20m=100m就到上限了。如果需要更长距离，建议在网段中间加一个PROFINET中继器或小型交换机——中继器将网段分成两段，每段可以独立达到100m。实际应用中，自动化产线的网络布线距离通常在30到50m以内（设备之间距离不远），M12分线盒的影响可以接受。如果厂区很大（如物流仓库、室外管线），需要仔细计算网段长度。
问：M12一分四分线盒和M12四口交换机有什么区别？
答：区别很大。一分四分线盒是无源器件——内部就是物理分线，一个输入直接分成四个输出，四路并联阻抗降低，信号反射大，通信不可靠，只适合低速短距离应用。四口交换机是有源器件——内部有交换芯片，每个端口独立驱动，信号质量好，通信可靠。一分四分线盒的优点是成本低（几十元）、不需要供电、体积小。四口交换机的缺点是成本高（几百到上千元）、需要供电（24V DC）、体积稍大。建议：100Mbps以太网、分支线短（<3m）、设备少（2到3个分支）可以用一分四分线盒。1Gbps以太网、分支线长、设备多必须用交换机。如果不确定选哪种，优先选交换机——通信可靠性远高于分线盒，多花的钱相对于设备故障停机的损失来说很值得。
问：PROFINET的MRP冗余环网中Y形分线盒起什么作用？
答：MRP（Media Redundancy Protocol）是PROFINET的介质冗余协议，通过环型拓扑实现网络冗余——环路正常时数据沿主路径传输，环路断开时自动切换到备用路径。Y形分线盒在MRP环网中的作用是"节点接入"——环路上的每个节点（设备）通过Y形分线盒接入环路。具体连接方式：Y形分线盒的"输入口"连接环路的前一段线缆，"输出口1"连接到设备的M12网口，"输出口2"连接到环路的后一段线缆。这样每个设备通过Y形分线盒"串联"在环路上，同时设备本体也连接到环路。MRP管理器（通常是交换机或PLC）监控环路状态——正常时环路一端阻塞（防止环路风暴），环路断开时解除阻塞启用备用路径，切换时间<200ms。注意：MRP环网中Y形分线盒的分支线（到设备）要尽量短（<1m最好），因为环路节点处也有阻抗不匹配问题，短分支线可以将反射影响降到最低。
