M12插座系列（全规格可定制）

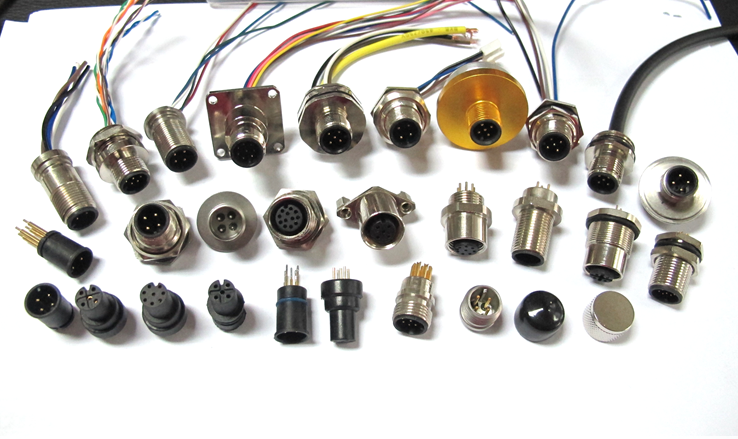

M12插座系列是上海科迎法电气科技有限公司面向工业设备面板安装推出的高可靠性连接器产品，所有规格均可根据客户需求定制。全系列统一采用标准 M12×1 螺纹接口，接触件提供针型（公头）与孔型（母头）两种类型，安装结构覆盖扁法兰、六方法兰、四方法兰、圆法兰、大圆法兰与菱形法兰，芯数覆盖 2 芯至 17 芯，接线方式提供焊线式（焊杯脚）、焊板式（圆柱脚）与带线式（预置电缆）三条路线。

产品定位与核心优势

型号：针型/孔型可选 | 多种法兰安装 | 焊线/焊板/带线可选 | 2-17芯 | IP67防护 | 全规格定制

接口与密封一体

面板插座的价值在于把“接口标准化”和“面板密封”两件事一次做完：面板外侧由 M12×1 螺纹与锁紧结构固定，面板内侧由 O 型密封圈与锁紧螺母共同承担密封，装配完成后整机防护典型可达 IP67，从而把现场水汽、切削液与粉尘挡在机柜之外。

同系列跨机型复用

对设计与采购端而言，全规格定制意味着同一套机械接口可以在不同机型上复用：只需变更法兰类型、芯数与尾部接线方式，不必为每种机型重新设计开孔与面板布局，备件种类也随之收敛。

结构组成与工作原理

M12×1 螺纹接口

插座前端的 M12×1 外螺纹是整套结构的基准。它与电缆侧插头或传感器线束的内螺纹咬合，旋合过程中把插头压向插座端面，接触件对位与端面密封同时完成。螺纹本身也是机械锁紧件，旋合到位后由插头侧锁紧机构防松。

插针与触点结构

针型插座的接触件为实心插针，孔型插座为带弹性孔的接触结构，对插时插针进入孔内并依靠弹性件提供接触压力，因此接触电阻要求控制在 ≤8mΩ。2 芯至 17 芯按编码区分排布，A 型、B 型、D 型、X 型、S 型各有不同针位，不同编码的插头与插座不能互插，这一设计可避免同规格接口在同一台设备上误接。

密封与锁紧组合

面板侧密封由 O 型密封圈承担，位置在法兰与面板的贴合面；锁紧螺母从面板背面旋紧，把法兰压向面板并压缩密封圈。密封效果取决于三件事：开孔尺寸与贴合面是否平整、密封圈是否完好、锁紧螺母是否拧到位。

关键参数与规格表

下表为系列通用规格，标注“可定制”的项目需在订单中明确；具体型号的实际参数以对应图纸与确认样品为准。

表中的 IP67 是面板安装并可靠锁紧后的整机防护等级，未安装、密封圈缺失或螺母未拧紧时不能按 IP67 使用。可定制项目还包括法兰尺寸、安装螺纹与壳体材质，安装螺纹可选 M12×1、PG9、M16×1.5、M20×1.5 与 NPT 系列。

电气性能与芯数匹配

芯数越多，单芯可分配的额定电流与额定电压越低，这是 M12 小体积接触件的基本约束。系列按 3-5 芯、6-8 芯、12 芯、17 芯四档给出额定值，选型时应按实际芯数所在档位取值，不能把低芯数档位的数值套用到高芯数产品上。

电流档位的取用

3-5 芯档额定电流 4A，适合传感器供电与开关量信号；6-8 芯档降至 2A；12 芯档 1.5A；17 芯档 1A。若单芯需要承载更大电流，应减少芯数或改用更大规格的接口，而不是在 17 芯产品上按单芯大电流使用。

电压与冲击电压

额定电压随芯数递减为 250V、60V、30V、24V，对应冲击电压 2500V、1500V、800V、800V。信号与电源混用时，建议按同档位中最低的电压值统一考虑绝缘与爬电距离，避免单芯按高电压设计而其余芯按低电压布线。

材料与制造工艺

接触件材质与镀层

接触件采用铜合金，表面镀层按需选择；壳体材质可选铜合金或不锈钢。镀层的作用是抑制氧化、稳定接触电阻，系列要求接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ。镀层一旦磨损，接触电阻上升，在信号回路中会表现为信号断续或压降增大。

绝缘体注塑与装配

芯数排布、编码位置与插针固定由绝缘体注塑成型保证，尾部焊杯脚或圆柱脚与接触件为同一整体，避免二次连接引入额外接触电阻。装配后需保证插针与孔位轴向同心，否则对插时会出现偏斜刮擦，长期使用会磨损镀层。

出厂检测项目

出厂按接触电阻、绝缘电阻、耐压与外观逐项检验，机械寿命按 ≥500 次插拔考核。密封圈与锁紧螺母作为配套件随产品交付，缺件会直接影响面板密封效果，收货时应与插座本体一并清点。

防护与可靠性

IP67 密封结构

IP67 的达成路径是“面板密封 + 接口密封”两级：法兰与面板之间靠 O 型密封圈，插头与插座之间靠螺纹旋合压紧端面。任一环节缺失，例如开孔过大、密封圈被压偏、螺母未拧紧，防护都会失效。需要更高防护等级时应说明使用环境，按定制项处理。

温度与耐候表现

工作温度 -25℃~+85℃，可定制宽温版本。低温下密封圈弹性下降，高温下材料老化加快，长期运行在温度边界时应缩短点检周期，重点检查密封圈是否硬化、开裂。

抗振动与机械寿命

机械寿命 ≥500 次插拔。菱形法兰带两个圆孔固定，在振动环境下比单纯依靠螺纹固定更抗松脱；频繁插拔的工位应把固定螺钉与锁紧螺母纳入定期复紧清单。

安装与接线指导

面板开孔与贴合面

开孔按所选法兰的安装尺寸确定：四方法兰边长有 18/20/22/24/26mm 可选，大圆法兰直径 Φ24mm，其他法兰尺寸可定制。开孔后需去毛刺并保证贴合面平整，否则密封圈无法均匀受压，面板背面出现渗漏。

焊线式的焊接要点

焊线式（Q 型）尾部为焊杯脚，导线剥头后插入焊杯焊接。焊接时间过长会使绝缘体软化、插针位移，应控制烙铁温度与接触时间；焊后检查焊杯内无残留助焊剂，避免长期腐蚀导致接触不良。

焊板式的 PCB 安装

焊板式（T 型）尾部为圆柱脚，直接插入 PCB 孔焊接，适合模块化设计与批量生产。PCB 焊盘间距需与插座引脚排布一致；插件后先固定法兰再焊接，可减少焊接应力把插针拉偏，也便于焊后清洗。

带线式的线缆处理

带线式（L 型）为出厂预置电缆，长度可按 0.1 米、0.5 米、1 米、2 米、5 米等规格定制。布线时注意弯曲半径与拖拽方向，避免在插座尾部形成长期侧向拉力，拉力最终会传导到焊点与密封部位。

法兰类型与选型对照

法兰决定插座能不能装、装得牢不牢。下表按法兰类型给出安装方式与适用场景，可据此先定结构，再定芯数与接线方式。

针型与孔型的取舍

针型插头的插针外露，孔型插座的弹性孔内藏，两者互为对插。选哪一侧取决于设备上已有的接口：设备端已有针型插头就配孔型插座，反之配针型插座。同一台设备建议统一，便于备件互换与现场判断。

三种接线方式对比

焊线式把线缆选择权交给装配端，适合小批量、维修与需要现场决定线长的场合；焊板式把插座直接落在 PCB 上，适合模块化设计与批量生产；带线式出厂已焊好电缆，适合批量机型，可显著压缩现场接线工时，代价是线长必须在订单阶段确定。

典型应用场景

自动化设备与控制柜

工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口是系列的主力场景：面板外侧统一 M12 接口，内侧按机型选焊线或焊板，接口规范可以写进设计标准，换型时只改法兰与芯数。

现场总线与传感器

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业现场总线通信协议。A 型、B 型、D 型、X 型、S 型编码分别对应不同总线与信号定义，按协议选编码可避免现场错插。

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，所有材质符合 ROHS 环保指令要求，产品可替代同类进口件并已多次出口欧美、东南亚与中东市场。

常见问题与定制服务

问：装好后仍进水。先查 O 型密封圈是否压到位、开孔是否超差、锁紧螺母是否拧紧，再查插头侧螺纹是否旋足；三处都正常时检查面板贴合面是否有划痕或漆层。

问：接触电阻偏大或信号断续。检查插针与插孔是否有镀层磨损、异物或氧化，焊杯内是否存在虚焊；可用 ≤8mΩ 的门槛做对比测试，明显偏高时应更换而非打磨。

问：插头插不进或插进后不通。核对编码（A/B/D/X/S）与针型/孔型是否匹配，不同编码的同规格产品不能互插；孔型与孔型、针型与针型同样无法对接。

问：面板空间不够。改用扁法兰（紧凑、板后安装），或选更小边长的四方法兰；空间受限时优先保证开孔与密封圈位置，不要削减密封结构。

问：振动工况下出现松动。改用菱形法兰并配合防松措施，把固定螺钉与锁紧螺母列入定期复紧清单，长期高频振动场合建议增加支撑或改变走线方向。

问：焊板式焊后插针偏斜。先固定法兰再焊接，控制焊接温度与时间；偏斜会直接影响对插手感与镀层寿命，返工时不宜强行校正插针。

上海科迎法电气接受非标定制：特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质、特殊防护等级以及特殊电缆长度均可按图纸确认后生产，样品确认后再批量交付。
