M12系列防水插座

M12系列防水插座是上海科迎法电气围绕工业传感器与现场总线接口形成的产品族，涵盖面板安装式、PCB焊板式、焊线式与带线成品等多种形态，接口统一为M12×1螺纹锁紧结构，编码覆盖A、B、D、X、S等类型。系列内不同型号在安装方式、芯数、出线形式与防护结构上各有取舍，选型时按设备的安装位置、回路芯数与接线工艺对应匹配即可。

系列概述与适用范围

系列覆盖的接口形态

按安装位置分，系列内包括面板固定式（法兰结构，螺纹锁紧在设备面板或柜门上）与板端式（插座直接焊接在PCB上，适合模块与控制板）。按出线形式分，有直型与弯角型；按接线工艺分，有焊杯脚、圆柱脚与出厂预置电缆的带线式。接口端统一为M12×1，插头可跨型号通用。

选型前要确认的四项

一是针型还是孔型：插座为针型时配孔型插头，反之亦然，两端必须互补；二是芯数，按信号、电源与备用线的实际数量确定，常见2、3、4、5、6、8、12、17芯可选；三是编码，需与配套插头一致；四是安装方式与螺纹规格，决定面板开孔或PCB焊盘设计。四项确认后再谈线长、材质等细节。

系列与单型号的对应

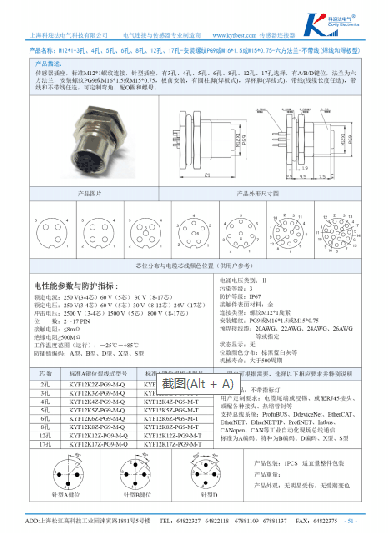

系列页给出的是共性与选型逻辑，具体到某一型号仍有独立的参数表与安装尺寸：同一编码下，面板式与板端式的外形、螺纹和固定方式不同，带线式与焊线式的尾部处理也不同。采购时应以型号为单位核对螺纹规格、芯数、出线形式与线长，把系列页当作筛选入口而不是最终规格。

结构组成与密封原理

针型与孔型接触件

针型（公头）为插针形式，孔型（母头）为插孔形式，两者对插后由螺纹旋紧压实。针型多用于设备端输出接口，孔型多用于线缆端，具体以设备原接口为准。接触件以铜合金为基材、表面镀金，镀层降低氧化与微动磨损对接触电阻的影响。

M12×1螺纹锁紧

M12×1是工业传感器接口的通用螺纹，插头旋入后靠螺纹行程压紧接触件与密封圈，振动环境下不易自行松脱。锁紧是否到位直接影响接触压力与防护效果：未旋到底的接口外观正常，但接触电阻可能偏高、密封也不成立。

密封圈与防护结构

插合面设O形密封圈，面板式型号在法兰与面板之间另设一道密封。常规型号在插合锁紧状态下典型可达IP67，即完全防尘、短时浸水不进水，具体等级以所选型号参数为准；未插合时接口敞开，应加盖防护帽或保持插头在位。

屏蔽与编码结构

用于总线或高频信号的型号带屏蔽结构，屏蔽层经壳体与插头连接，在柜内单点接地可减少变频器、伺服带来的干扰。端面编码槽与插头键位咬合，编码不一致无法插合，是防止相邻接口误插最直接的手段。

三种接线方式

PCB焊板封装

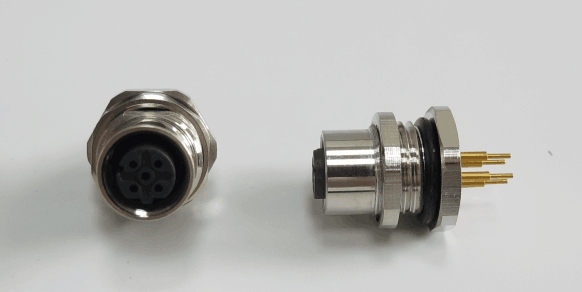

M12系列插座可直接焊接PCB板，尾部为圆柱脚，插入焊盘通孔后焊接。板端封装省去线束与端子，装配一致性好，适合控制器、IO模块、网关与传感器本体等批量产品；设计时注意引脚间距、爬电距离与清洗空间。

焊线式焊杯脚

也可焊线：尾部为焊杯脚，导线插入焊杯后焊接，线长可按柜内实际走线裁剪。焊线式适合非标设备、样机与现场维修，缺点是焊点质量依赖操作者，焊接时间过长会让热量沿针体传到绝缘件，焊后还需清理助焊剂残留。

带线成品形式

系列内还有出厂预置电缆的带线式插座，焊接、绝缘与尾部封装在工厂完成，用户装上面板即可插合。带线式把接线工序前移，装配节拍稳定、错线概率低，适合批量机台；线长与线规可按项目定制。

关键指标与判定方法

电气指标

常规型号接触电阻≤8mΩ、绝缘电阻≥500MΩ，额定电流与额定电压随芯数分档，芯数越多针距越小、单针载流越低。以上为系列内常见水平，具体数值以所选型号的参数表为准；用于总线与传感器信号时，按回路电压电流留出余量选档。

环境与机械指标

工作温度常规为-25℃~+85℃（以型号参数为准），机械寿命通常按≥500次插拔设计，可覆盖设备生命周期内的调试与检修插拔。户外、冷库或靠近热源的位置，应缩短密封件检查周期；强振动场合需确认锁紧结构与线缆固定方式。

按回路核算的方法

先列出每根针的用途（电源、信号、备用、屏蔽），算出单针最大电流与最高电压，再对照分档参数确定芯数与型号；模拟量与小信号尽量远离电源针位，必要时选用带屏蔽结构。核算完成后再定线规：线径粗则载流强，线径细则柔软易布线。

编码与防误插

编码类型的区别

键位与线色对应

编码通过端面键位槽区分，不同编码的插头与插座插不进去，从结构上避免误插。线色通常按棕、黑、蓝、白、灰等标准工业色码分配，同一台设备上应统一颜色定义并在图纸上标注；换型或维修时按色码核对，不要仅凭插头外观判断。

材料与制造工艺

触点镀金与接触稳定

接触件为铜合金基材镀金，镀层把基体与空气、硫化物隔开，接触电阻长期保持在较低水平；镀金层同时降低插拔摩擦，减少微动磨损造成的接触劣化。焊接与压接前保持端子清洁，避免助焊剂残留吸潮后拉低绝缘电阻。

密封材料的选择

密封圈常用氟素橡胶等耐油耐介质的材料，适合切削液、清洗剂与液压油飞溅的现场；具体材质按型号与工况确认。密封圈属易损件，拆装检修时应检查是否硬化、开裂或出现永久压痕，需要时单独更换，不要靠加大拧紧力弥补老化。

检测与体系认证

出厂前进行通断检查、接触电阻与绝缘电阻抽测，并按防护要求做密封验证。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

安装与布线

面板端与板端安装

法兰式插座按安装螺纹加工面板开孔，去毛刺、清漆膜，密封圈套入法兰槽后从面板装入，板后旋紧螺母，压紧以法兰与面板均匀贴合为准。板端式按引脚间距布置焊盘，焊接后逐针复测通断；弯角型号注意出线方向与元件净空。

屏蔽接地与线缆固定

屏蔽层在柜内单点接地，接地点靠近进线侧，避免插座端与设备端形成地环路；信号线与动力线分开走线。线缆在插头根部留出弯曲余量并加固定点，不要用线缆拉扯插头脱开，移动部件上的接口更要注意根部受力。

防水要求高的设备，面板安装完成后可在插合锁紧状态下做短时淋水观察，确认法兰背面与插口无水迹进入；发现渗水应拆下检查密封圈与孔口，而不是在法兰外侧补涂密封胶。板端式插座装在外壳内部时，外壳开口与插座的配合同样需要密封处理，避免水从开口绕过插座。

典型应用行业

工业自动化：PLC控制柜面板接口、远程IO与阀岛、传感器信号采集、伺服与编码器接口等，M12系列可覆盖从单路开关量到多路集中采集的需求。系列产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线协议。

装备制造：工程机械、机床、包装机械、输送线、机器人控制盒等设备以M12接口作为传感器与执行器的标准接口，面板式与板端式可按结构位置自由组合。

有水汽与冲洗要求的行业：光伏、锂电、食品医药、轨道交通等场合更关注密封与耐介质能力，选型时应优先确认防护等级与密封圈材质，并按要求完成面板密封装配。

选型流程与定制服务

选型按四步走：确认针型或孔型与设备原接口一致；按回路数量与电流电压确定芯数档位；确认编码与配套插头一致；最后确定安装方式（面板法兰或PCB焊板）、螺纹规格与线长线规。四步确定后，型号即可唯一对应，避免同系列内选错。

系列产品接受特殊定制，包括特殊芯数、特殊编码、特殊安装螺纹、特殊法兰尺寸、特殊线缆长度与材质等。批量项目建议提供面板开孔图或PCB焊盘图、接线定义与使用环境，工厂可按图配套插头与线束，减少现场试装与返工。

包装与储存：产品独立包装并附型号标签，运输避免重压与雨淋；库存置于干燥避光环境，远离油污与臭氧源。存放时间较长再使用前，检查针体镀层与密封圈弹性，确认无异常再装配到设备上。

咨询与技术支持：电话 021－64822327、18701876288，网址 www.kyfbest.com。选型阶段可索取对应型号的参数表与配套插头清单，用于核对接口定义与安装尺寸。
