太阳光模拟器及测试台

太阳光模拟器及测试台产品概述

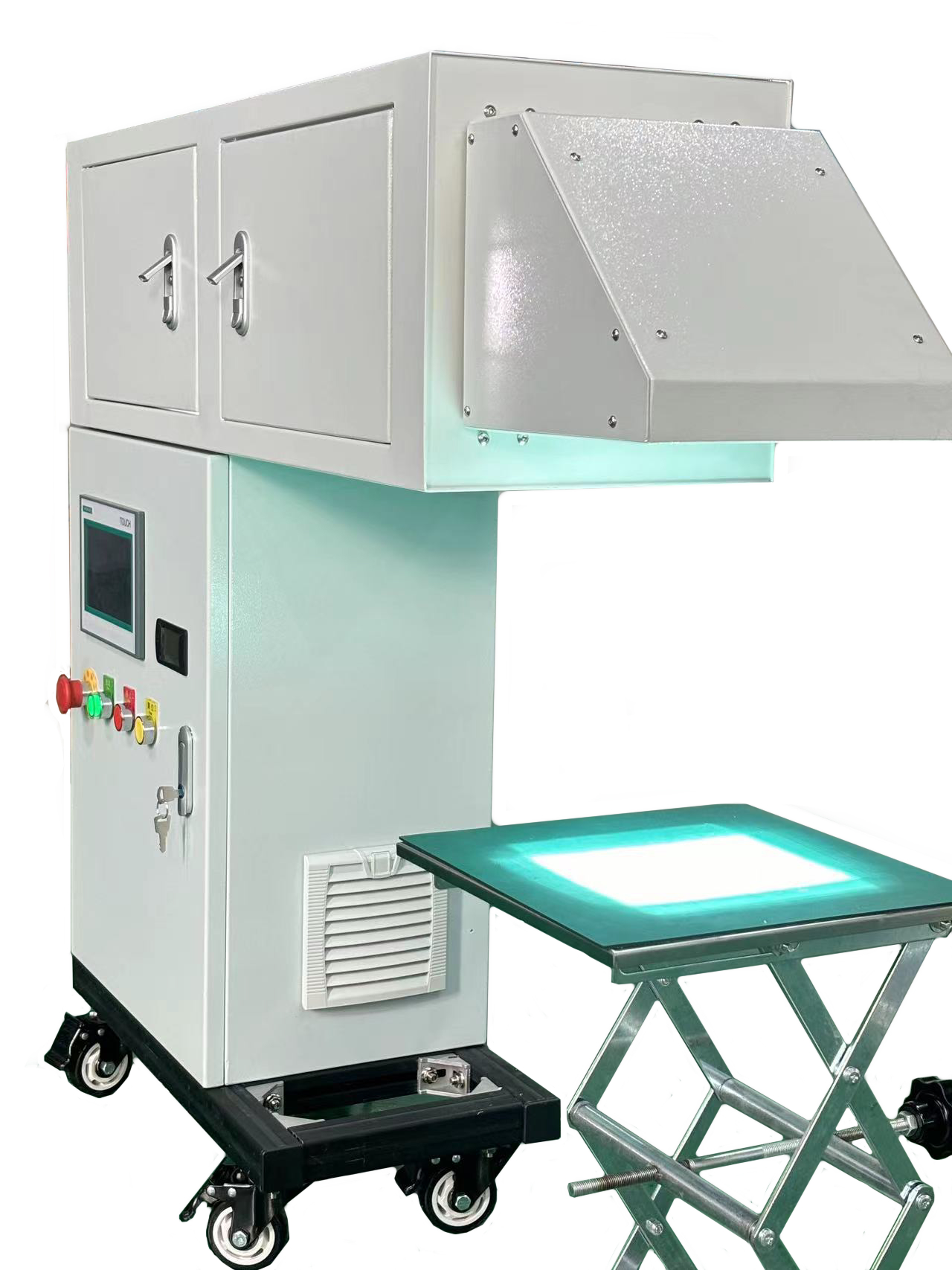

太阳光模拟器是一种能在实验室中模拟太阳光照射效果的仪器。它复现的不只是"亮"，还包括太阳光的光谱分布、辐照强度、入射方向与光束准直度——这四项共同决定了实验数据能否代表真实日照条件下的结果。配套测试台则提供样品装夹、电学连接、温度控制与遮光操作，把光源变成一套可重复的测试系统。

之所以需要它，是因为自然阳光不可控：辐照度随季节、时刻、云层变化，光谱随大气路径改变，同一批样品在不同日期测出的数据无法横向比较。模拟器把光源条件固定下来，测试台把样品状态固定下来，两者组合后，实验室才具备"今天测的和三个月前测的可以放在一张表里"的基础。

本套设备面向太阳能电池测试、材料光照老化、植物生长研究、光催化与环境试验等场景，可按样品尺寸与测试项目配置光源功率、光斑面积、测试台形式与测量仪器。

工作原理

光源：氙灯与金卤灯

常见光源有两类：短弧氙灯与金属卤素灯。氙灯的光谱连续、可见光与近红外比例接近太阳，配合滤光片修正后可做到较高的光谱匹配度，是A级设备的首选；金卤灯发光效率高、成本低，光谱在部分波段有尖峰，多用于对光谱要求不苛刻的老化与植物照明场景。光源功率从数百瓦到数千瓦不等，功率越大可覆盖的光斑越大，但散热与供电要求也随之提高。

光学系统与匀光

光源发出的光经反射镜收集、聚光镜整形，再由匀光元件（积分棒、复眼透镜或匀光片）把能量重新分布，最后经准直镜输出。匀光的作用是把点光源的"中间亮、四周暗"抹平，使有效光斑内照度趋于一致；准直的作用是让光束接近平行，模拟太阳0.53°左右的角直径。光路中还会加入AM1.5G滤光片，把氙灯偏强的紫外压下去、把缺失的波段补起来。

方向与强度调节

通过控制反射镜角度与光源功率，可以调节入射方向与辐照强度，模拟不同时间、不同地点的太阳高度角与日照强弱。电动角度机构可做连续扫描，手动机构适合固定工位；调光则有改变灯功率与光路衰减两种方式，后者能在不改变光谱的前提下改变强度，更适合做光强梯度试验。

测试台的构成

样品装夹与四线法连接

测试台的核心是一个可调平面与夹具。样品应固定在光斑中心、与光轴垂直，夹具压力要均匀，避免局部遮挡或压裂电池片。电学连接推荐四线法：两根线走电流、两根线测电压，把引线电阻与接触电阻从测量结果中剔除，否则测大电流时I-V曲线会被拉低，填充因子偏低。

温度控制

晶硅电池的效率温度系数约为-0.3%/°C，样品温度偏离25°C，测出的效率就要修正，否则不同季节的数据对不上。测试台通常配水冷或半导体制冷台面，把样品稳定在25°C±1°C；研究温度特性时则用可编程温控台，在设定温度点逐点测量。温控与光照同时作用时，台面要避免反射光干扰测温。

遮光、散热与安全

测试台应配遮光罩或Shutter，换样时遮住光路，避免样品在等待期间被持续照射而升温、老化。光源与电源的散热风道不得堵塞，高功率氙灯的出光口温度很高，台面周围应有隔热与警示标识。操作时不要直视出光口，调试阶段佩戴防护镜。

关键指标怎么看

三项指标决定等级

IEC 60904-9把模拟器分成光谱匹配度、辐照度不均匀性、时间不稳定性三项，各自按A/B/C分级。光谱匹配度取400-500-600-700-800-900-1100nm六个波段，比较各段能量占比与标准光谱的比值；不均匀性看有效面内最大与最小照度的偏差；不稳定性看一段时间内输出漂移。三项全A才是AAA级，只标"AAA"而不给分项数据的，应要求提供实测报告。

准直度常被忽略

准直度指光束的发散程度，用半角或全角表示。太阳角直径约0.53°，光束越接近这个值，模拟越真实。准直度差的光源在测大面积组件时，边缘光线斜射，反射损失与有效受光面积都会变化；在测试带角度的样品（如倾斜安装的组件、光学元件）时，偏差更明显。

辐照强度的基准点

标准测试条件为AM1.5G光谱、1000W/m²辐照度、25°C样品温度。设备通常以1000W/m²为标定点，并具备向上调节的余量以模拟强日照、向下调节的能力以模拟弱光。辐照度读数应可溯源到标准电池或标准探测器，否则"1000W/m²"只是一个显示数字。

应用领域

太阳能电池测试

模拟不同天气与日照条件下的光照，配合源表扫描I-V曲线，得到开路电压、短路电流、填充因子与转换效率。相比户外测试，实验室条件可控，同一片电池可以在不同工艺阶段反复测量，便于分析每道工序对效率的贡献。

材料光照老化与涂层评估

高分子材料、涂料、封装胶膜在长期日照下会黄变、粉化、力学性能下降。用模拟器做加速老化，可在数周内获得相当于户外数年的累积辐照量，并通过调整光强与温湿度加快进程。关键是记录累积辐照能量而不是单纯记录时间，否则不同设备的试验结果无法换算。

植物生长与生物研究

植物对光谱的响应集中在可见光与部分紫外、远红外波段，不同波段影响光合作用、形态建成与花期。模拟器可固定光周期与光谱配比，排除自然光波动，用于研究光质对生长的影响；这类应用更看重光谱可调与长时间稳定，而非电学指标。

光催化与环境试验

光催化降解研究关注催化剂在光照下的反应速率，需要稳定的紫外-可见输出与可控的照射时间；环境试验则涉及材料在复合条件下的耐候性。这类应用常要求光源长时间连续运行，对散热与灯管寿命的要求高于对光谱精度的要求。

选型、安装与维护

选型先定四件事

一是样品尺寸，决定光斑面积，样品对角线不超过光斑边长80%；二是测试项目，做效率与I-V需配源表与四线夹具，做老化与植物研究只需光源与定时控制；三是精度要求，认证级选A级三项指标，内部对比可用B级；四是环境需求，需温湿度控制的要提前说明，事后加装往往要改台面结构。

安装要点

光源与测试台的距离按工作距离要求设定，光轴垂直对准台面中心；房间避免强反光墙面与阳光直射，必要时加遮光帘。供电容量按灯功率留足余量，氙灯启动瞬间电流较大。设备周围留出散热空间，风道进出风口不得遮挡。

维护与校准

灯管是消耗件，累计到寿命后辐照度上限下降、光谱漂移，应更换并重新标定。定期清洁出光窗口、匀光片与反射镜上的积尘，积尘会同时降低透光率与均匀性。建议每年复核辐照度示值、均匀性与光谱匹配度，用标准电池或标准探测器做比对，确保历史数据仍然可比。

发展趋势

LED多光谱光源

传统氙灯的光谱靠滤光片"减法"修正，LED阵列则可通过不同波长灯珠配比做"加法"合成，光谱可编程、寿命长、无高压风险。当前限制在于紫外段效率与成本，随着深紫外LED成熟，LED方案在中小光斑场景的占比会继续提升。

大面积与在线化

光伏产线需要在线全检，模拟器正从实验室走向产线：脉冲闪光配合传送带，几秒完成一片测试；组件级测试则要求米级光斑与多通道采集。设备形态从"一台仪器"变成"一套工位系统"，与MES对接、数据自动上传成为基本要求。

标准趋严与可溯源

钙钛矿、叠层电池的兴起，让光谱匹配与测量时序的要求更严；实验室间比对、第三方认证的普及，则要求辐照度可溯源、校准证书齐全。未来的设备不仅要"做得准"，还要"证得明"——每台设备的校准链、光谱报告、维修记录都应可查。

常见问题

模拟器能完全替代户外测试吗

不能。模拟器提供可控的标准条件，适合做效率标定、工艺对比与加速老化；户外测试则包含真实的风速、湿度、污渍、角度变化，是最终验证。合理做法是实验室定基准、户外做验证，两者数据互相校核，而不是用其一否定其二。

为什么同一片电池两次测试结果不同

常见原因有四：样品温度未稳定在25°C；光强标定漂移或灯管老化；四线法接错、接触电阻变化；扫描速度与延迟设置不同。排查顺序建议从温度与接线开始，再核对光强，最后检查软件参数。

光斑越大越好吗

不是。光斑放大后，同等灯功率下辐照度下降，要达到1000W/m²需提高功率，均匀性也更难控制。应按样品尺寸选最小够用的光斑，留出20%边缘余量即可；盲目追求大光斑，往往换来的是均匀性下降与成本上升。

设备交付通常包含什么

一般含光源主机、测试台、控制软件、标准电池或探测器（用于标定）、操作手册与出厂校准报告；源表、温控台、遮光罩、备用灯管为选配。采购时应明确校准报告包含哪些项目（光谱、均匀性、稳定性），以及是否提供现场安装与培训。
