太阳光模拟器可选配数字源表及测量软件

太阳光模拟器可选配数字源表及测量软件产品概述

太阳光模拟器提供一个接近自然日光的环境，不受环境、气候与时间影响，可实现24小时不间断光照。它广泛应用于太阳能电池特性测试、染料敏化电池（DSSC）、钙钛矿电池（PSC）、光热转化、光电材料特性测试、生物化学测试、光催化降解研究、化妆品检测与环境研究等场景。

只有光源还不够。器件的效率最终要靠I-V曲线说话，而曲线是否可信，取决于三件事：光源的光谱、均匀性与稳定性是否达标，源表的量程与精度是否匹配器件，软件能否把测量流程、数据与报告串起来。本配置把这三部分做成可选配的组合——光源本体提供A+级光谱与±2%的空间均匀性，数字源表负责精密加载与采集，测量软件完成自动扫描、分析与报表导出。

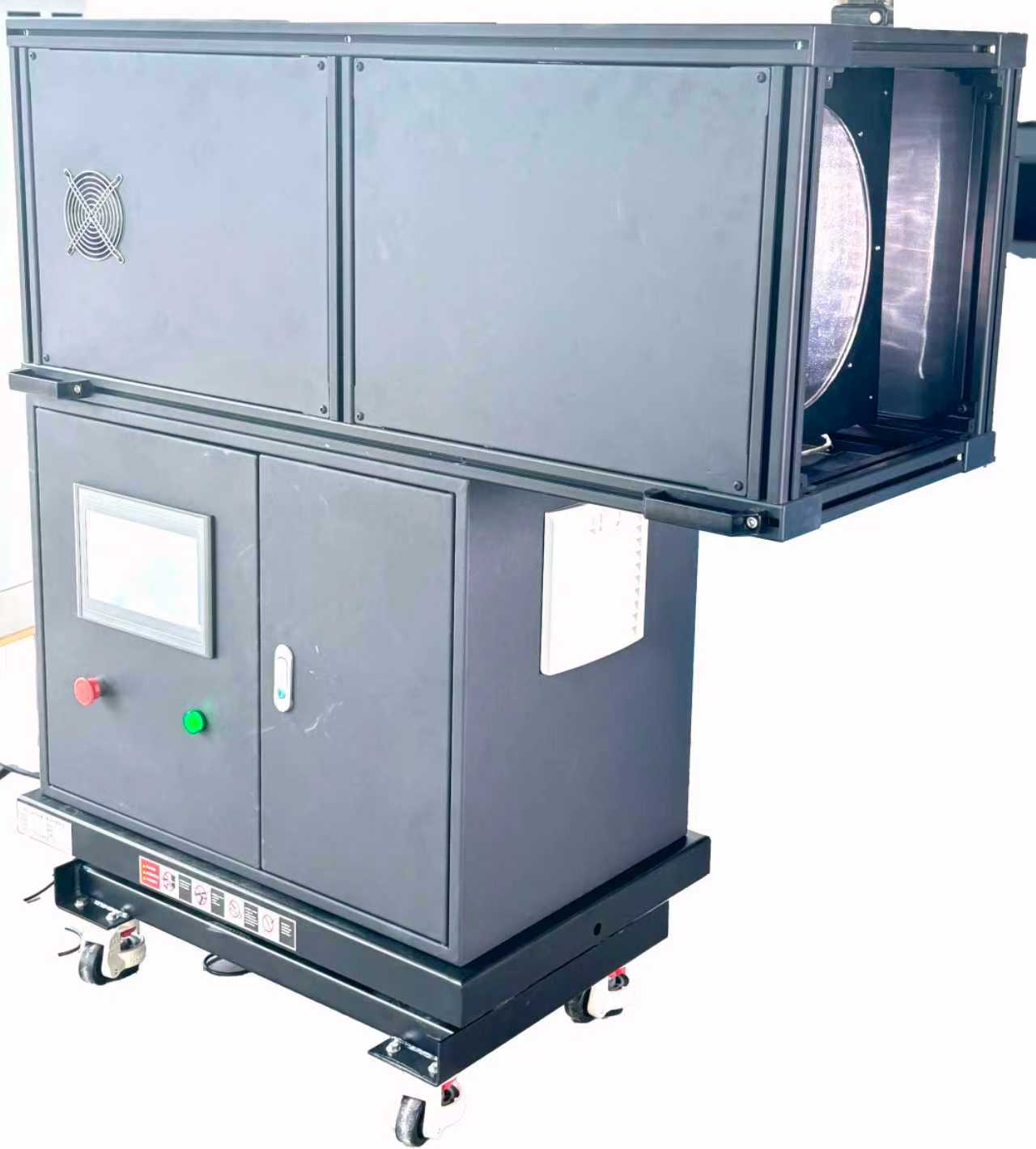

照射面积提供10cm×10cm、20cm×20cm、50cm×50cm、70cm×70cm四种规格，更大光斑可定制；光源采用300W氙灯，按辐照强度与光斑大小可选配；辐射强度优于1个太阳，最高可达1500W/m²。整机由PLC控制，自带Shutter开关，可与软件联动实现自动遮光与测量时序。

光源性能

四种光斑规格

10×10cm适合单细胞器件与小型样品，20×20cm覆盖常规实验片，50×50cm与70×70cm面向小组件与多片并联测试。光斑越大，达到同等辐照度所需的灯功率越高、均匀性越难保证，因此选型时应按"样品最大对角线不超过光斑边长80%"的原则确定，避免样品压到均匀区边缘。

A+级光谱与±12.5%

光谱匹配度按AM1.5G校准，偏差小于±12.5%，标称A+级。这个数值比IEC 60904-9的A级（0.75~1.25，即±25%）更严，接近钙钛矿与叠层器件测试对光谱的苛刻要求——这类器件的响应波段与晶硅差异大，光谱稍有偏差，短路电流就会系统性偏移。

±2%均匀性与±1%不稳定性

辐射空间均匀性优于±2%（A级），时间不稳定性优于±1%（A+级）。均匀性决定同一片器件上各区域受光是否一致，直接影响填充因子；不稳定性决定一轮测试中光强是否恒定，影响重复性。两项指标都达到A级及以上，才具备作为实验室基准光源的条件，这也是AAA级设备的门槛。

1500W/m² 与 0~100% 调光

辐射强度最高可达1500W/m²，除标准测试点1000W/m²外，还能做强光加速试验；自动变光强功能可在不改变光谱的前提下把光强从0调到100%，变化精度1%。这一点很关键：普通调光靠改变灯电流，色温与光谱会随电流漂移；本机通过光路衰减与闭环控制保持光谱不变，才能做"同一光谱、不同光强"的对比测试。

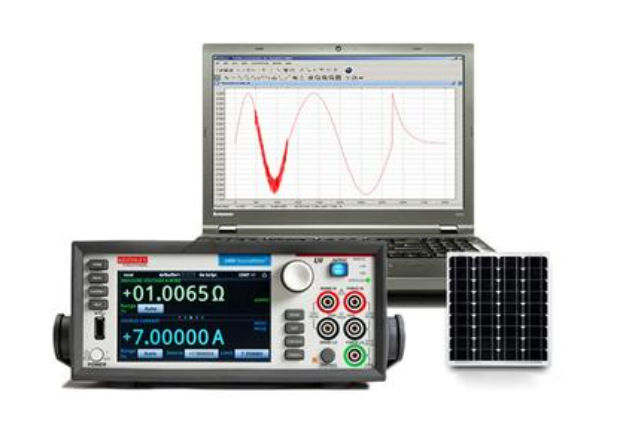

测量软件功能

参数计算与正反向扫描

软件可自动测量Vmax、Imax、Isc、Voc、FF、Pmax、Eff等参数，支持多重迭图显示与自动正反向扫描。钙钛矿、有机等器件存在迟滞，正扫与反扫的效率差异往往达到几个百分点，只报一个方向的数值并不可信；自动正反扫可以一次给出两条曲线，便于按惯例同时报告。

I-T、理想因子与Voc分析

软件具备电流-时间（I-T）测量功能，可观察光电流随时间的稳定过程；具备理想因子计算分析，可导入Sun-Voc曲线做Voc analysis与变光强Voc偏移分析；提供IV Delay、Bias Delay、Light Soaking功能，用于控制扫描延迟、偏压保持与光老练过程。这些功能针对的是新型器件的"测不准"问题——不控制延迟与光老练，同一片样品测三次可能得到三个效率。

Shutter联动与极性切换

测量前Shutter自动开关：开测前遮光、测量时开光、测完即遮，避免样品在等待期间被持续照射而状态改变。软件配合正反切换装置，可实现正装与倒装电池的极性切换测量，同一台设备兼顾两种封装形式，不必为倒装样品另接线路。

项目管理与数据导出

测试项目按树状结构管理，支持阶梯测量与脉冲测量两种模式；数据自动备份，可导出JPG与CSV报表。软件还可设置偏压时间、电流、电压曲线的测量延迟时间，并具备光老练曲线功能。对需要长期跟踪同一样品的实验室，树状项目管理加自动备份能避免"数据散落在各台电脑里、几个月后找不到对应样品"的问题。

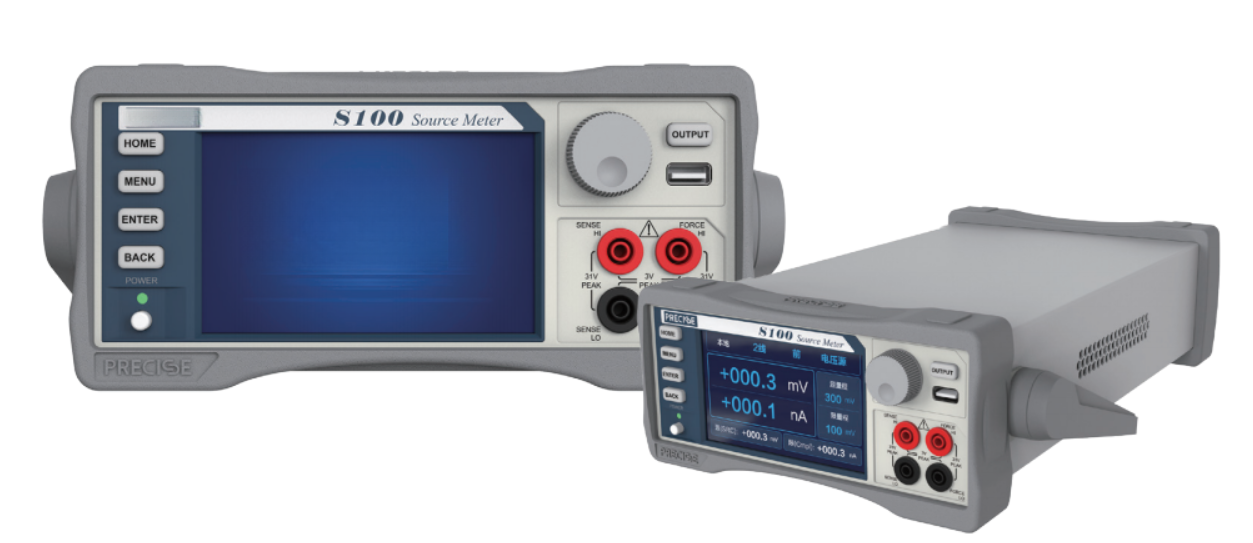

可选配数字源表

四象限源与测量能力

源限度方面，电压源可输出±10V（≤3A量程）、±30V（≤1A量程）、±300V（≤100mA量程）；电流源可输出±3.15A（≤10V量程）、±1.05A（≤30V量程）、±105mA（≤300V量程）。过量程为105%，源与测量均适用。多量程设计让同一台源表既能测小面积电池片（mA级电流），也能测小组件（A级电流），不必频繁换机。

噪声、采样与接口

宽带噪声（20MHz）典型值2mV RMS、小于20mV峰峰值；稳定负载电容小于22nF；线缆保护输出阻抗30kΩ、电压偏移小于80mV；最大采样速率1000S/s。支持IO触发输入输出且极性可配置，输出接口为前后面板香蕉头插座（同一时刻只能使用一侧），通信口提供RS-232、GPIB与以太网。低噪声与大容性负载适应性，是它适合接新型器件的原因——钙钛矿电池的容性响应明显，源表若不能稳定驱动容性负载，扫描曲线会失真。

技术参数

等级评定标准怎么看

三项指标与分级

IEC 60904-9把模拟器分为光谱匹配度、不均匀度、不稳定度三项，每项按A/B/C分级：光谱A级0.75~1.25、B级0.6~1.4、C级0.4~2.0；不均匀度A级2%、B级5%、C级10%；不稳定度A级2%、B级5%、C级10%。光谱匹配度的算法是取400-500-600-700-800-900-1100nm六个波段，计算各段辐照度占比与标准光谱占比的比值。三项都达A级才可称AAA。

参数页上的A+怎么理解

标准里只有A/B/C三级，A+是厂家在A级之上的自定档位，代表光谱偏差±12.5%、不稳定性±1%，均优于标准A级的一半。选购时应要求厂家出具实测报告，核对六个波段的比值与测试条件，而不是只看"AAA"或"A+"字样。

应用与选型

电池与新型器件测试

晶硅、薄膜、钙钛矿、染料敏化电池的效率与I-V特性测试，是这套配置的核心用途。新型器件普遍存在迟滞、光老练与温度敏感，软件提供的正反扫、延迟设置、光老练与Voc分析正好对应这些需求；源表的多量程与低噪声则保证小电流样品也能测准。

光电材料、光热与催化

光电材料特性测试、光热转化效率评估、光催化降解研究，关注的是材料在特定光谱与光强下的响应。设备可保持光谱不变而单独改变光强，便于分离"光谱效应"与"强度效应"；Shutter与PLC控制则支持长时间定时照射与间歇循环。

生物化学、化妆品与环境研究

皮肤化妆品检测需要接近日光的紫外-可见光谱与稳定的光强；环境研究中的材料老化、涂层耐候试验则要求长时间连续运行。这类应用对光谱真实性要求高、对电学测量要求低，可以只配光源而不配源表，按需组合能省下不必要的成本。

配置建议

先定光斑：单片器件选10×10cm或20×20cm，小组件选50×50cm以上，更大尺寸可定制。再定是否需要电学测量：只做光照老化或材料响应，配光源即可；要做效率与I-V，配源表与软件。最后确认接口：需要接入实验室管理系统的，选以太网通信并明确数据格式。

常见问题

调光时为什么要保持光谱不变

新型器件的效率对光谱分布很敏感，若调光靠降电流实现，色温与光谱会一起变化，"低光强下的效率"就掺杂了光谱因素，结论无法归因。本机通过光路衰减与闭环控制做到只变强度、不变光谱，才能单独考察光强的影响。

阶梯测量与脉冲测量怎么选

阶梯测量逐点改变偏压、每点稳定后取数，适合需要精确I-V曲线、器件响应较慢的场合；脉冲测量在一次闪光内完成扫描，适合怕光照损伤或热效应明显的器件。两者在软件中都可调用，建议同一批样品固定一种模式，否则数据不可比。

源表量程怎么确定

按样品的开路电压与短路电流留出余量确定：小面积电池片电压通常低于10V、电流在mA级，用±10V/3A量程即可；小组件电压可能到几十伏、电流到安级，需±30V或±300V量程。量程过大精度下降，过小则曲线被削平，选型时把最大样品的Voc与Isc报给厂家最稳妥。

能否只买软件不买源表

可以。若实验室已有兼容的数字源表，可单独采购软件并做通信适配；软件支持RS-232、GPIB与以太网，多数主流源表可对接。但需在采购前确认指令集兼容性，避免出现"软件装好了却驱动不了源表"的情况。
