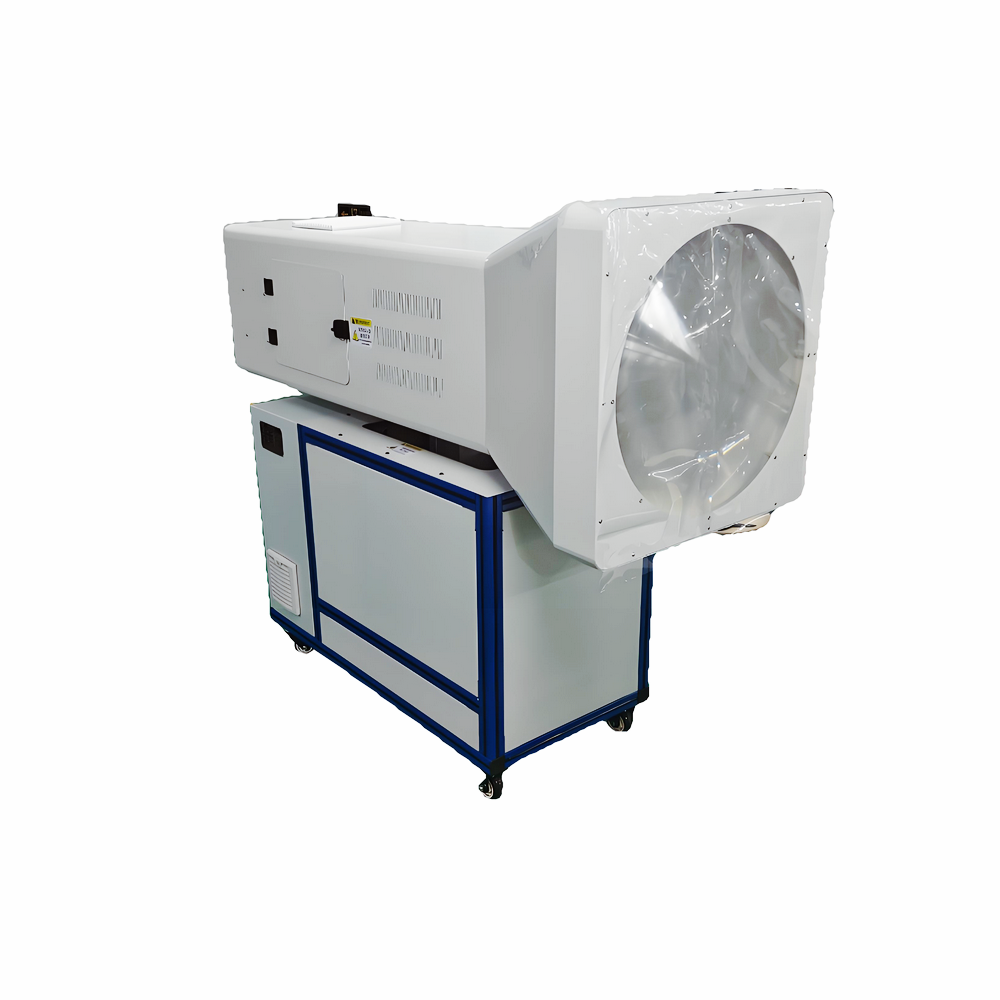

LED太阳光模拟器测试设备

LED光模拟器测试设备产品概述

LED光模拟器测试设备是上海科迎法电气面向光照环境测试场景推出的一款可编程光源设备。设备以LED光源阵列配合匀光光路，在20cm至100cm的光斑范围内提供400lx至40000lx连续可调的照度输出，并通过2200K至6500K分级色温调节，模拟清晨、正午、黄昏等不同时段的自然光环境，用于替代"只能在固定光强下点亮"的传统光源方案。

与传统氙灯、卤素灯方案相比，LED方案的差异主要体现在三个方面：一是无需预热，开机即可达到设定照度，测试节拍不受光源启动时间影响；二是照度与色温可以独立调节，同一台设备既能做低照度弱光测试，也能做40000lx的高照度强光测试；三是长时间点亮时光输出漂移小，10分钟内时间不稳定性控制在±2%以内，适合需要连续采集数据的自动化测试台。

整机由光源模组、匀光与光斑调节机构、电动三维支架、控制软件四部分组成。光源模组负责光谱与照度输出，匀光机构保证光斑内的照度均匀性，电动三维支架负责照射角度与距离的定位，控制软件则把照度、色温、光斑大小、照射时序等参数固化为可重复调用的测试程序。

工作原理与光路设计

LED光源与光谱构成

设备采用多通道LED阵列，光谱覆盖375nm至780nm的可见光波段。不同色温对应不同的波段权重配比：低色温段（2200K~3000K）暖光成分占比高，接近清晨与黄昏的太阳光；中色温段（4000K~5000K）接近上午与下午的自然光；高色温段（6000K~6500K）接近正午天空光。色温采用分级可调方式设定，每一级对应一组固定的光谱配比，避免调节过程中光谱形状发生偏移，保证同一测试条件下多次测量的光谱一致性。

光斑形成与照射距离

光源出光后经匀光器件整形，形成边缘过渡平缓的方形光斑。在10m照射距离下，有效光斑尺寸可在20cm至100cm之间电动连续调节，调节过程由软件控制，也可手动操作。光斑越小，单位面积上的照度越高，因此在20cm光斑时可达到40000lx的平均照度；光斑放大到100cm时，照度相应下降，适合大面积样品的整体照射。

均匀性方面，在20cm至40cm的光斑范围内，光斑内各点照度与平均照度的偏差控制在10%以内。对于摄像头模组、图像传感器这类对画面亮度一致性敏感的样品，均匀性直接决定测试结果是否可信——如果光斑中心亮、边缘暗，样品在不同视场位置得到的响应就会不同，测出的数据无法横向比较。

核心性能优势

一、400~40000lx 宽范围照度调节

照度调节下限400lx、上限40000lx，跨度约两个数量级，覆盖从夜间弱光、室内照明到正午直射阳光的常见照度区间。调节采用连续可调方式而非档位切换，软件中可直接输入目标照度值，设备自动匹配驱动电流，减少人工反复试调的时间。对于需要做照度阶梯测试的场景，例如评估图像传感器在不同光照下的信噪比变化，可以把一组照度值写成序列，由设备按序输出并同步触发采集。

二、2200K~6500K 色温分级可调

色温覆盖2200K至6500K，基本覆盖了从烛光、白炽灯、暖白LED、自然日光到冷白天空光的全部常见照明色温。分级的设定方式让每一档色温都有确定的光谱配比，测试报告中可以直接写明"在某色温档位下测得"，数据具备可复现性。对于需要模拟"一天中不同时段"的测试，例如车载摄像头的昼夜切换、显示屏在不同环境光下的白平衡表现，色温档位与照度档位可以组合成时间段序列，一键调用。

三、≤10% 不均匀性与 ≤±2% 时间不稳定性

空间均匀性与时间稳定性是两个容易被忽略、却直接决定数据可用性的指标。空间上，20cm至40cm光斑内不均匀性不大于10%，样品在光斑内平移时接收到的照度变化可控；时间上，10分钟内不稳定性不大于±2%，意味着连续采集的图像或电信号不会因为光源自身的波动而产生虚假的"样品漂移"。这两项指标合起来，才使得设备可以用于长时间的老化观察和自动化产线的重复性测试。

四、电动光斑调节与三维电动支架

光斑大小采用电动调节，软件控制与手动操作两种方式并存：日常固定工况用软件一键调用，临时调整或调试阶段用手动方式快速定位。光源安装在电动三维固定支架上，可在水平、垂直、俯仰三个方向调整照射位置与角度，便于对准不同高度的样品台、不同安装姿态的被测件。对于整车、整机这类体积较大的被测对象，三维支架可以把光源移动到指定工位，避免搬动样品。

技术参数

典型应用场景

图像与光敏器件的光照响应测试

摄像头模组、图像传感器、光学镜头、红外与可见光探测器等器件，其成像质量与环境照度、色温密切相关。用本设备在20cm至40cm光斑内提供均匀照明，可以在同一位置依次切换多组照度与色温，观察画面噪点、动态范围、白平衡偏移、色彩还原的变化趋势，得到一条完整的"照度—成像质量"曲线，而不是只在单一光强下取一个点。

材料与涂层的光老化评估

涂料、塑料、橡胶密封件、封装胶膜、显示屏背光模组等材料，在长期光照下会出现褪色、黄变、粉化、透光率下降等问题。设备的时间不稳定性控制在±2%以内，适合做数小时到数天的连续照射对比试验：同批次样品分成照射组与对照组，在相同温湿度条件下只改变光照时长，定期取出测量色差与透光率，从而把"光"这个单一变量单独剥离出来评估。

整机与零部件的日光环境模拟

车载摄像头、行车记录仪、智能座舱显示屏、户外监控设备等整机产品，实际使用时面对的是从清晨到正午不断变化的自然光。设备可通过色温档位与照度档位组合，编排"清晨—正午—黄昏—夜间"的光照序列，让整机在实验室里完成一轮完整的昼夜循环测试，用于验证自动曝光、自动白平衡、逆光抑制等算法的稳定性。

科研教学与第三方检测

高校与研究所的光电、材料、农业光生物学实验，经常需要"可重复、可记录"的标准光源。设备的照度、色温、光斑尺寸均可设定并保存为程序，实验条件可以写进论文的方法部分并被他人复现；第三方检测机构则可用它搭建稳定的光照基准，对送检样品做一致性比对。

选型与定制建议

按光斑尺寸选型

先确定被测样品的最大外形尺寸，再倒推所需光斑。样品对角线尺寸应小于光斑尺寸的80%，才能保证样品完整落在均匀区内。小尺寸样品优先选用20cm~40cm光斑，此时均匀性指标最优、照度上限最高；整机或大面板样品则选用60cm~100cm光斑，用较低照度换取更大的覆盖面积。

按照度与色温组合选型

如果测试重点是"弱光下的表现"，要确认400lx下限是否够低，必要时可定制更低的下限；如果重点是"强光下的可靠性"，则关注40000lx上限能否覆盖目标工况。色温方面，若只需模拟单一照明环境，固定档位即可；若需要做昼夜循环，建议把需要的色温档位、照度档位、每档停留时长整理成清单，由厂家预置为测试程序。

可按需定制的部分

光斑尺寸范围、照射距离、支架形式（固定式/电动三维）、控制方式（软件/手动/外部触发）均可按工况调整。若设备需要接入现有自动化产线，可在方案阶段明确通讯接口与触发时序，由厂家在控制软件中预留对接点，避免后期改造。

安装、使用与日常维护

安装要点

设备按10m照射距离设计，安装前先确认工位长度与支架行程是否满足；光源出光面应正对样品台中心，避免斜射造成光斑变形。周围环境应避免强反光墙面与外部杂散光直射样品，否则会抬升实测照度、破坏均匀性数据。电动三维支架安装面需具备足够承重与水平度，调平后再进行光斑对准。

使用注意事项

40000lx属于较高照度，长时间直视会造成视觉不适，调试与更换样品时应遮挡出光口或关闭光源。切换色温档位后，建议等待光输出稳定再开始采集，以保证时间不稳定性指标。设备用于长时间老化试验时，应记录环境温度，避免环境温升叠加光源热量对样品造成额外影响。

维护与校准

建议每半年用照度计在光斑中心与四角复测一次，核对照度偏差与均匀性是否仍在指标范围内；发现某档位照度明显下降时，优先检查光源模组散热与驱动，而不是直接判定光源失效。软件中的测试程序应定期导出备份，避免设备重装或迁移后丢失工况配置。

售后服务与技术支持

上海科迎法电气提供从选型、方案设计到安装调试的全流程支持。设备交付前按合同指标进行出厂测试并提供测试记录；交付后提供操作培训，帮助使用人员掌握照度、色温、光斑与测试程序的设定方法。质保期内出现故障，12小时内响应、24小时内给出技术支持方案；质保期外提供备件供应与年度校准服务。

常见问题

Q: 40000lx 是在什么条件下测得的？

40000lx为光斑尺寸20cm时的光辐射平均强度。光斑放大后，同样的光通量分布在更大面积上，平均照度会相应下降，这是光学上的必然结果，选型时应按实际使用的光斑尺寸核对照度上限。

Q: 20cm 至 40cm 以外的光斑，均匀性还能保证吗？

≤10%的不均匀性指标对应20cm~40cm光斑。光斑继续放大到100cm时，边缘照度会自然衰减，若测试对均匀性要求很高，建议仍把样品放在20cm~40cm区间内。

Q: 色温分级调节与连续调节有什么区别？

分级调节每一档对应一组固定的光谱配比，优点是光谱形状稳定、测试条件可复现；连续调节虽然色温数值可以任意设定，但中间过渡状态的光谱形状会变化。用于对比测试与出具数据时，分级方式更合适。

Q: 设备可以接入自动化测试台吗？

可以。照度、色温、光斑尺寸均可由软件设定，并支持按序列输出与外部触发方式配合采集设备同步工作；具体接口形式在方案阶段与厂家确认。
