脉冲式太阳光模拟器

脉冲式太阳光模拟器产品概述

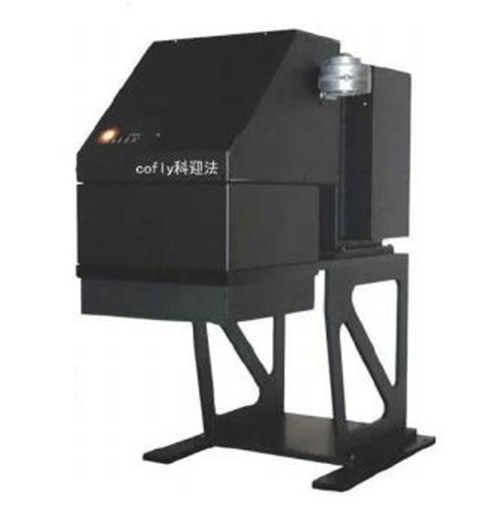

KYF-Pulse-156/210脉冲式太阳光模拟器，是上海科迎法电气针对光伏产线在线测试与实验室快速筛查研发的专用光源。它采用短弧氙灯脉冲闪光方式，单次闪光持续10~100ms（默认20ms），在极短时间内输出高强度光束，被测电池片几乎不升温，从原理上消除了热效应对I-V曲线的影响。

稳态光源的困境在于"越亮越热"：要让156mm见方的电池片整体达到1000W/m²，光源必须持续点亮，组件表面温度在几十秒内就会偏离25°C，测出的开路电压偏低、填充因子失真。脉冲方式把照射时间压缩到毫秒级，组件表面温升小于0.5°C，测得的数据更接近STC标准条件，同时把单片测试节拍压缩到3秒以内。

设备符合IEC 60904-9 AAA级要求：光谱匹配度A级（0.75~1.25）、辐照度不均匀性≤±2%、脉冲期间不稳定度≤±1%。除产线分选外，也适用于电池片效率快速筛查、钙钛矿电池低损伤测试、叠瓦电池多片串联测试，以及实验室多批次样品的快速比对。

脉冲闪光的工作原理

为什么毫秒级闪光不会升温

热量积累取决于能量与散热的时间尺度。电池片的热时间常数在秒级，20ms的闪光只输入了标准光照下约五十分之一秒的能量，热量来不及在片内扩散，表面温升不到0.5°C；而稳态光源连续照射，输入热量与散热达到新的平衡，片温很快升到40°C以上。温升直接拉低开路电压（晶硅约-0.3%/°C），效率读数随之偏低，这就是脉冲光源在效率测试上更接近真实值的原因。

一次闪光完成整条I-V扫描

脉冲期间由电子负载在几十毫秒内完成从短路到开路的电压扫描，同步采集电流，得到完整I-V曲线。扫描必须落在光强稳定的窗口内，因此脉冲宽度与扫描速度要匹配：宽度太短，扫描不完整；宽度太长，光强后段开始衰减。设备把脉宽做成10~100ms可调、默认20ms，并把闪光期间的不稳定度控制在±1%以内，为扫描提供足够平坦的"光平台"。

闭环反馈与灯管老化补偿

机身内置标准电池探测器，逐次测量闪光峰值辐照度。灯管用到后期，同样的电容储能已无法输出初始光强，若不做补偿，测出的短路电流会逐月下降。闭环控制用实测峰值对I-V数据进行归一化修正，同时把闪光次数计入计数器，达到设定值即提示更换灯管，避免"数据慢慢变差却查不出原因"。

光学与结构设计

光谱与准直

短弧氙灯配合AM1.5G滤光片，在380~1100nm范围内把各波段能量配比校准到A级区间，覆盖晶体硅电池的响应波段。准直半角≤±2°，工作距离100~200mm，光斑在样品面上边缘清晰、照度均匀，避免因斜射导致的边缘衰减。氙灯脉冲的色温与稳态时基本一致，不会出现闪光瞬间偏色的问题。

光斑与电池片规格

标准光斑156×156mm，对应M0/G1规格电池片；210×210mm对应M12/G12大尺寸电池片。组件级抽检或叠瓦小组件测试可定制更大光斑，最大可至400×400mm。选型时按被测片的最大边长确定，样品边缘应留出余量，让整片落在均匀区内——脉冲测试只闪一次，位置偏差没有第二次机会修正。

出光方向与安装形式

标准为下照式，光源头部装在上方支架，样品由传送带或夹具送到光斑下方；产线空间受限时可选上照式或侧照式，由厂家按工位布局调整光路与支架。整机光源头部500×400×350mm、约25kg，电源为电容充电式，峰值功率450W，可随产线机架安装。

核心性能与产线对接

200~1200W/m² 与 3 秒节拍

辐照度200~1200W/m²连续可调，以1000W/m²为标准点，低照度档可用于钙钛矿等怕强光的样品。单次测试从触发、闪光、数据采集到结果输出小于3秒，配合传送带可满足每分钟10~15片的产线节拍；若节拍要求更高，可配置双头交替闪光系统，两套光源头错开工作，把间隔压到1.5秒左右。

三种触发方式与1ms响应

支持内部触发（面板按钮）、外部触发（PLC信号，TTL电平3.3V）、计算机触发（软件指令）三种方式，外部触发响应延迟小于1ms。产线上通常由光电传感器或PLC在电池片到位时给出上升沿，设备立即闪光，避免传送带继续运行造成的位置偏移。脉冲间隔最短3秒，是电容充电与灯管冷却的下限，排产时需把这一点计入节拍。

数据接口与MES对接

通信接口为RS232/USB/Ethernet，可选PROFINET；测试结果可按CSV/Excel导出，也可通过TCP-IP上传MES系统。对接前应明确字段定义（片号、效率、开路电压、短路电流、填充因子、测试时间）与上传时机，避免出现"数据有了但对不上批次"的问题。

技术参数

型号说明与选型建议

两种标准规格

KYF-Pulse-156光斑156×156mm，适配M0/G1规格电池片，是标准电池片产线的主力机型；KYF-Pulse-210光斑210×210mm，适配M12/G12大尺寸电池片，也可用于叠瓦电池的多片串联测试。两类机型光学指标相同，差别只在光斑尺寸与对应的准直系统口径。

选型要确认的四件事

一是被测电池片尺寸：156mm选Pulse-156，210mm选Pulse-210，组件级测试需定制更大光斑（最大400×400mm）。二是产线节拍：单次测试含闪光与数据处理约3秒，若要求更快需配置双头交替闪光。三是触发对接：产线PLC控制选外部触发，实验室手动操作选内部触发，二者可同时保留。四是数据格式：需要上传MES的，提前确认CSV/Excel字段与TCP-IP协议，必要时定制接口。

典型应用场景

光伏产线在线分选

电池片经过测试工位时由光电传感器触发闪光，3秒内完成I-V扫描并按效率档位分选。脉冲光源不升温，连续运行数小时后测试基准仍然稳定；配合闪光计数器与闭环补偿，整条产线的效率数据不会随灯管老化整体漂移。这是脉冲式设备最典型的用法，也是它与稳态光源在产线上最本质的差别。

效率快速筛查与多批次比对

实验室接收来料或做工艺试验时，往往要在短时间内测几十上百片样品。脉冲方式省去了预热与热平衡等待，换片即测，配合自动上下料可连续运行；同一批样品在相同光强下逐片测试，数据可直接横向排序，适合做工艺对比与供应商评估。

钙钛矿与新型电池测试

钙钛矿器件在持续光照下会发生离子迁移与性能衰减，稳态光源照射几十秒就可能改变器件状态。用20ms脉冲测量，光照总量极小，测完的样品仍可继续做其他测试；配合200W/m²的低照度档，还能观察弱光响应。需要注意脉冲法测钙钛矿时扫描速度与迟滞特性相关，正反扫结果仍需分别记录。

叠瓦电池与组件抽检

叠瓦电池片由多片切成小片串联，测试时任何一片受光不足都会拉低整串电流，光斑均匀性比单片测试更关键；210mm机型可覆盖常见叠瓦单元。组件出厂抽检则需要覆盖整块组件的光斑，可按组件尺寸定制至400×400mm，或采用分段测试后拼接数据的方式。

安装、使用与维护

安装与产线集成

安装前先确认工位高度与光斑位置，使样品面落在100~200mm工作距离内；产线集成时把触发信号线、通信线与电源分开布线，避免干扰造成误触发。光源头应避开强振动源，脉冲闪光对光学件的同轴度敏感，长期振动会导致光斑偏移。周围加装遮光罩，防止闪光外泄影响相邻工位。

使用注意事项

脉冲间隔不得短于3秒，频繁连闪会让电容充电不足、光强下降，也会加速灯管老化。不要直视出光口，闪光瞬间亮度极高。更换样品时确认传送带已停稳，避免在闪光过程中移动样品造成运动模糊。每班次开始前用标准电池片测一次，核对读数是否在允许范围内。

灯管更换与年度校准

闪光寿命大于50万次，按每天2000片计算可连续使用约250个工作日。计数器到达设定值时提示更换，更换为现场服务，48小时上门并重新校准。整机质保12个月，灯管质保6个月或20万次（以先到为准），关键光学件（滤光片、反射镜）质保12个月。建议每年做一次AAA级指标复核，把光谱、均匀性、脉冲稳定性三项一并校准。

常见问题

脉冲与稳态光源怎么选

看测试目的：产线分选、批量筛查、怕光照损伤的样品，选脉冲，节拍快且不升温；需要长时间光照老化、稳态I-V研究、或测试对光强连续变化敏感的器件，选稳态。两者不是替代关系，很多实验室会同时配置——脉冲做筛查，稳态做深入分析。

为什么脉冲间隔不能更短

间隔由电容充电时间与灯管散热决定。储能电容要在几秒内充到设定电压，充不满就闪光，输出会明显偏低；灯管连续高频闪光会加速电极损耗。3秒是保证光强稳定的下限，要更高节拍只能靠双头交替，而不是压缩单头间隔。

闪光次数到了就必须换灯吗

50万次是保证指标的有效寿命，不是硬性报废线。超过后光强上限会下降，闭环补偿仍能维持一段时间，但光谱与均匀性开始劣化，认证测试的数据可信度下降。建议在计数器接近设定值时安排备件，结合年度校准一起更换，避免产线中途停机。
