HUD阳光倒灌试验阳光模拟器设备

HUD阳光倒灌试验太阳光模拟器产品概述

HUD阳光倒灌试验太阳光模拟器是上海科迎法电气针对汽车抬头显示系统（HUD）研发的专项试验设备，用于在实验室内复现低角度强阳光射入挡风玻璃、经HUD内部光路叠加到虚像的工况。设备辐照强度800~1300W/m²、波段380~1100nm、辐照面积300×400mm，出光方向支持左打光、下打光、右打光三种，由电动机构切换。

试验要回答的问题很具体：阳光直射过程中HUD显示信息应保持可见，不出现黑屏、关机；恢复到常温后系统不应有可见外观损伤，功能应正常。这两条判定看似简单，实际考核的是HUD在光热耦合下的综合耐受能力——阳光带来的不只是"看不清"，还有扩散屏与PGU的温升，以及长期照射后的材料老化。

所以这类设备不能只当"一盏很亮的灯"用。它需要光谱接近AM1.5G、光束接近平行、出光方向可调，并在试验中保持光强稳定，不同批次、不同供应商的HUD才能在同一条件下比较。

试验目的与判定准则

为什么要做阳光倒灌试验

HUD的虚像由PGU投影、经反射镜放大后投到挡风玻璃内表面形成，光路可逆。太阳处于低角度时，阳光几乎水平射入挡风玻璃，被反射镜收集后打到扩散屏，屏幕整体被照亮，虚像对比度迅速下降；若光线进一步汇聚到PGU出光面，局部温升可能触发降亮保护甚至关机。这类问题在实车上往往只在特定季节、时段、路段出现，靠道路试验复现成本极高，必须在实验室内可控重现。

判定看三条

第一条是照射过程中的可读性：显示信息可见，不黑屏、不关机，这是功能底线。第二条是恢复后的状态：回到常温后外观无可见损伤（扩散屏变形、镀膜变色、塑料件翘曲），功能正常。第三条是安全影响：倒灌产生的反射与眩光不得干扰驾驶员视线。三条中任一不满足，都应在设计阶段针对性改进，而不是靠软件降亮度掩盖。

与整车布置的关系

倒灌的严重程度与挡风玻璃倾角、HUD安装深度、反射区位置直接相关，同一套HUD装在不同车型上，最脆弱的入射角可能相差十几度。因此试验应按目标车型的实际几何布置安装，而不是在自由空间里随意摆放；三向出光正是为适配不同车型的入射方向、减少台架改造而设计。

设备构成与光路设计

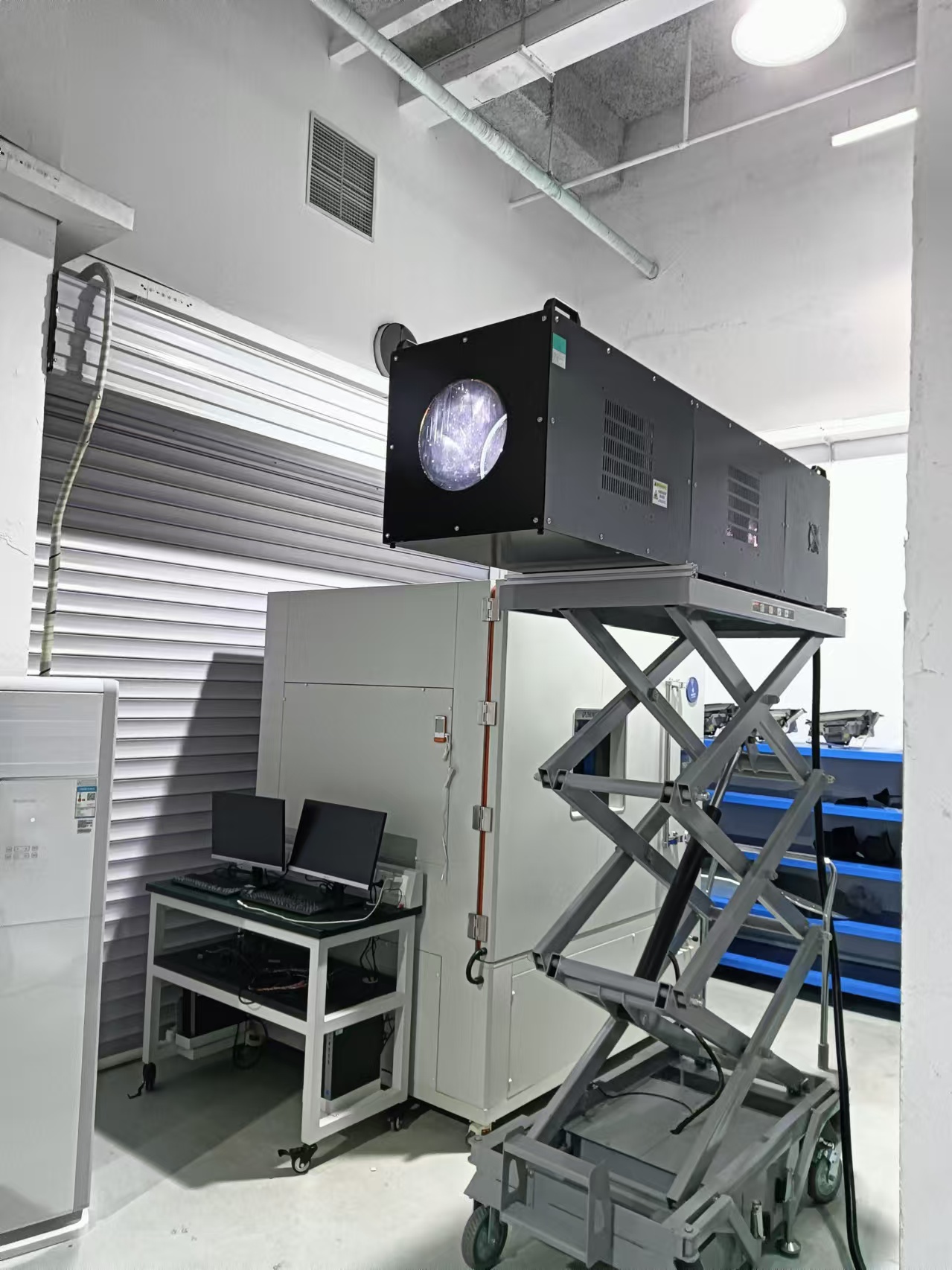

光源与准直系统

光源采用短弧氙灯，配合抛物面反射镜与准直透镜组，把光束压缩到准直全角≤0.54°。这个数值不是随意定的：太阳角直径约0.53°，准直全角做到0.54°，意味着光束发散程度与真实阳光基本一致，照到挡风玻璃上各处入射方向相同，倒灌光进入HUD光路的比例才与实车相符。

三向电动出光

出光方向支持左打光、下打光、右打光，由电动控制切换：左打与右打对应太阳位于车辆左前或右前的斜射工况，下打对应光线较陡地射入，三个方向基本覆盖HUD在实车上可能遇到的入射方位。相比手动翻转灯头，电动切换定位更准、重复性更好，也便于把方向写进自动试验程序。

300×400mm 辐照面积

辐照面积300mm×400mm，可完整覆盖常规HUD的挡风玻璃反射区。面积再小，光斑边缘会落进反射区，造成局部照度不足、倒灌不均匀；面积过大则能量分散，要达到1300W/m²峰值就要提高灯功率，整机散热与体积随之上升。300×400mm是常规HUD与测试经济性之间的平衡点。

核心指标的含义

800~1300W/m² 的覆盖范围

地面正午阳光约1000W/m²，1300W/m²对应高原、沙漠等强日照条件，也为试验留出加速老化的余量；800W/m²对应清晨傍晚或中纬度冬季的斜射强度。做阶梯试验时可在区间内取若干档，记录每档下虚像对比度与PGU温度，找到功能失效的临界点。

A级光谱（AM1.5G）与380~1100nm

光谱匹配度按AM1.5G校准到A级，波段380~1100nm。虚像对比度由可见光段决定，而扩散屏与PGU温升与近红外成分密切相关；1100nm上限覆盖了硅基探测器与部分红外截止滤光片的作用区间，既能考核可见光倒灌，也能观察到近红外带来的附加热负荷。

不均匀性10%与不稳定性±2%

辐照度不均匀性≤10%，指300×400mm光斑内各点与平均值的偏差；不稳定性LTI≤±2%（A级），指试验过程中光强随时间的漂移。前者影响"反射区不同位置接收的倒灌光是否一致"，后者影响"同一轮试验前后采集的数据能否比较"，两项共同决定结论的重复性，也是验收时必须实测确认的项。

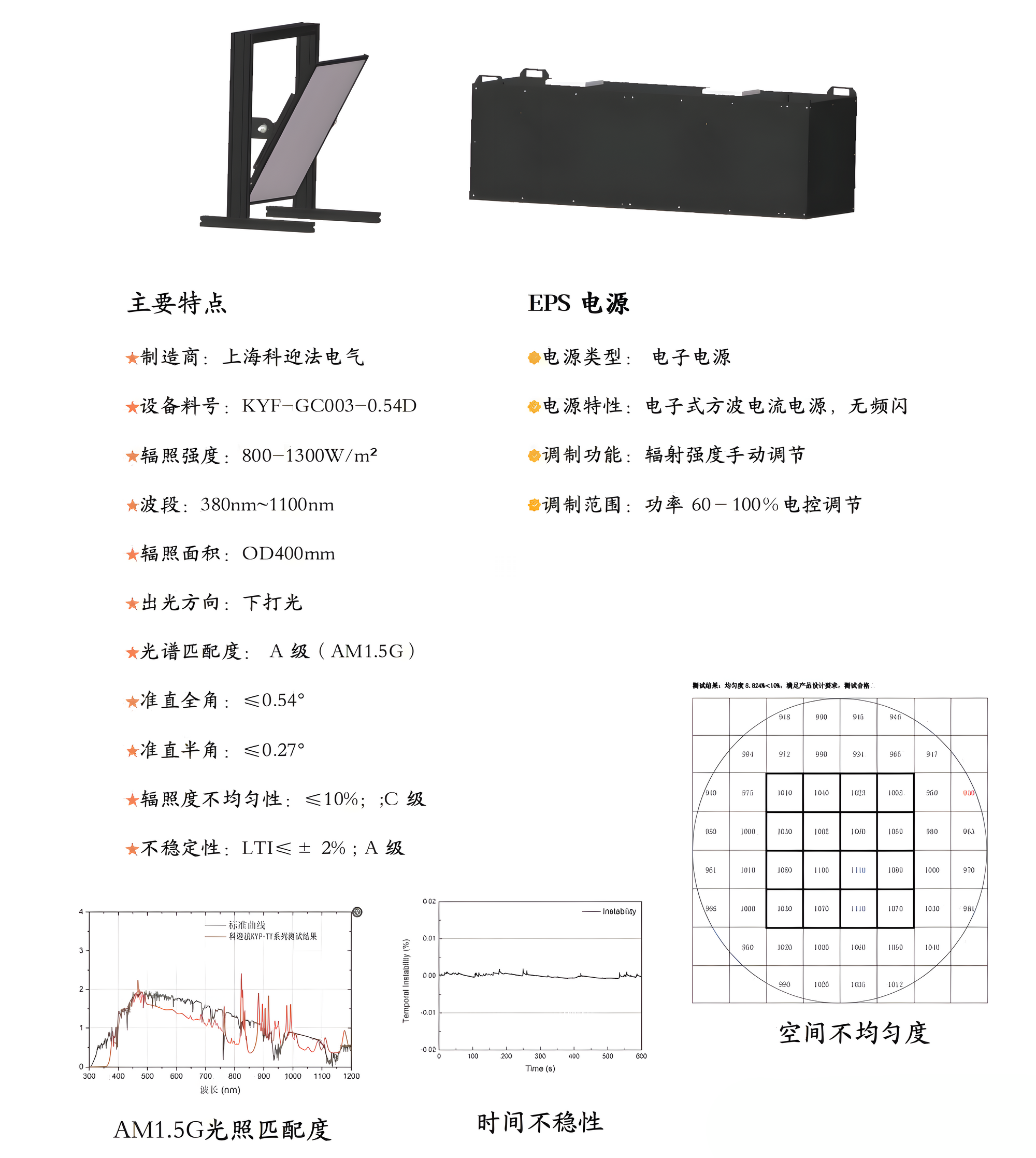

技术参数

试验方法

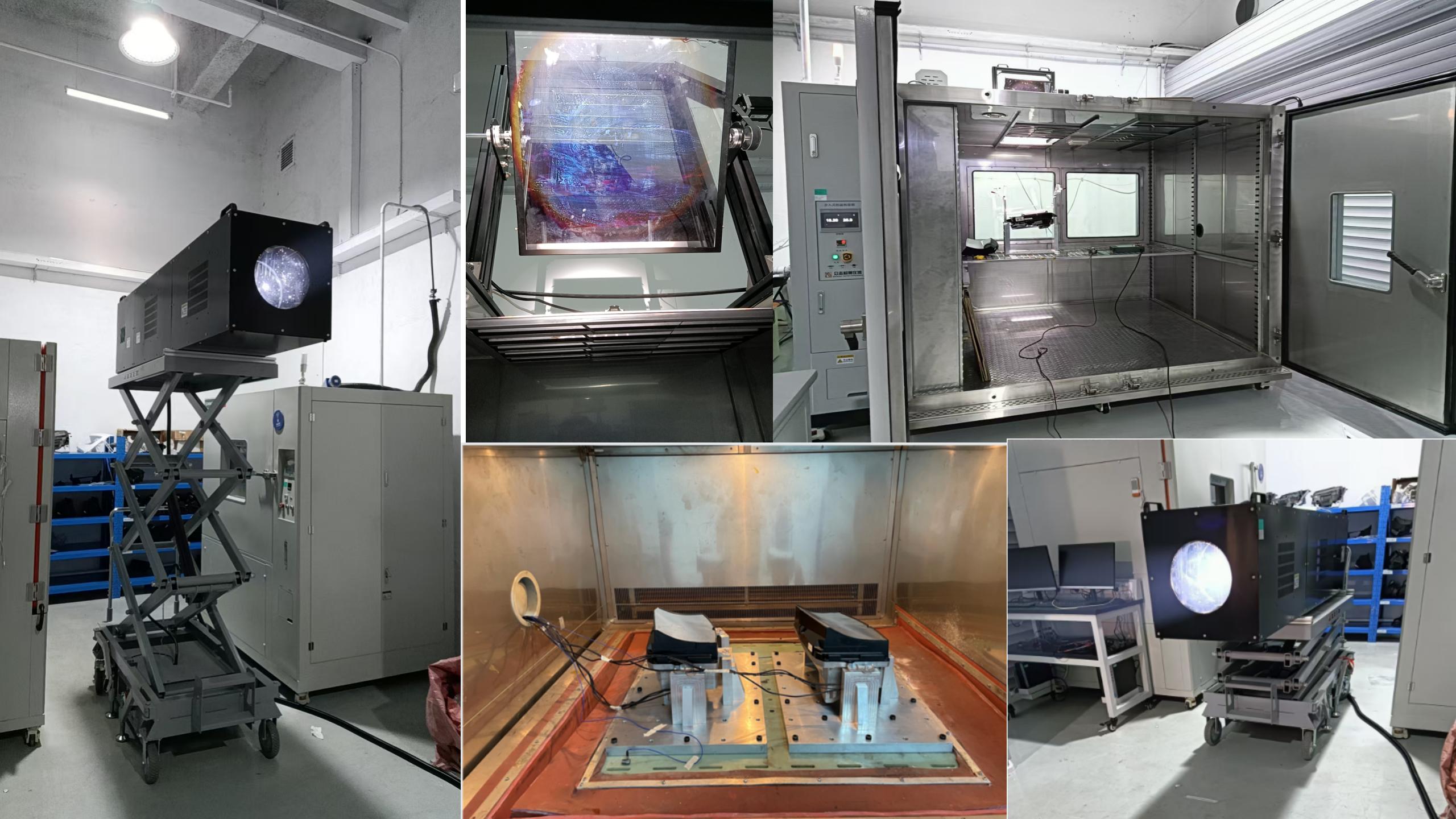

搭建试验环境

环境搭建包括光环境与气候环境。光环境由太阳光模拟器提供，需按目标车型设定出光方向、工作距离与辐照度；气候环境指试验舱内的温度与湿度，应按整车实际使用条件设定并保持稳定。环境不稳定时，HUD自身的降亮策略会被误触发，试验结论就失去了意义。

HUD安装与参数设定

把HUD安装在试验车辆相应位置（或按实车几何搭建的台架），把亮度、对比度、视角等显示参数调到量产标定状态。不要为了"看得更清楚"把亮度调高，那会掩盖倒灌问题；试验应使用量产默认设置，才能反映用户实际体验。安装完成后先拍一组基准图像，作为后续比对参照。

试验过程与数据采集

开始照射后记录显示效果，观察是否清晰、有无失真、反射或眩光；按不同出光方向与强度组合逐项测试，评估各工况下的清晰度与可读性。每个工况应记录三样数据：虚像与背景亮度（用于算对比度）、PGU与扩散屏温度、功能状态（是否黑屏、关机、报警）。有条件时同步拍摄驾驶员视角图像，供后续主观评价。

安全评估与结果评价

安全评估关注倒灌条件下反射与眩光对驾驶员视线的影响：反射光是否落在视野中心、亮度是否造成短暂眩目、持续时间是否足以影响判断。结果评价汇总耐热性、光学性能与稳定性三方面表现，形成改进清单——是镀膜反射率需要调整、扩散屏需要增加抗反射处理，还是PGU散热需要加强。数据价值在于指向具体设计项，而不只是一个合格与否的结论。

设备使用与维护

安装与对准

光源安装在HUD前方，光轴对准挡风玻璃反射区中心，工作距离按光斑覆盖范围确定。切换出光方向后需重新确认光斑位置：电动机构虽带定位反馈，但机械回差仍可能带来几毫米偏移，正式试验前用标准板核对一次更稳妥。试验舱内避免强反光墙面，必要时加遮光帘。

日常维护

氙灯为消耗件，累计到寿命后辐照度上限下降、光谱漂移，应及时更换并重新标定。定期清洁出光窗口与准直镜面积尘，积尘会同时降低透光率与均匀性。建议每年复核辐照度示值、不均匀性与准直全角，确保试验条件与历史数据可比。

与整车试验的衔接

实验室复试通过后，仍建议在实车或整车环境舱上做一轮确认：整车的挡风玻璃曲率、内饰反光、空调气流都会改变倒灌效果，实验室台架无法完全复现。把台架数据与整车数据对照，可以判断偏差来自HUD本身还是来自布置，这对问题定位很关键。

常见问题

准直全角0.54°意味着什么

全角指光束边缘两条母线之间的夹角。太阳角直径约0.53°，设备做到≤0.54°，说明光束发散度与太阳相当，在300×400mm范围内入射方向基本一致，倒灌测试才接近实车真实情况。若用发散角十几度的普通灯，各处入射角差异大，测得的对比度损失会明显偏小。

三种出光方向都需要测吗

建议都测。左打、下打、右打对应不同的太阳方位，HUD内部反射镜的朝向决定了它对某个方向的阳光更敏感；只测一个方向可能恰好避开最脆弱的入射角，得出偏乐观的结论。三个方向都做一遍，才能画出完整的角度响应。

不均匀性10%是否会影响结论

10%的不均匀性意味着光斑边缘比中心低一成左右。若HUD反射区恰好压在边缘，测出的倒灌程度会偏轻。因此安装时应让反射区落在光斑中心区域，并在报告中记录光斑位置；做多台设备比对时，位置必须一致，否则差异会混入设备误差。

试验不通过时通常怎么改

常见改进方向有三：一是挡风玻璃反射区加抗反射镀膜或调整楔角，减少进入光路的能量；二是扩散屏改用低反射、高吸收材料，降低被照亮后的发白程度；三是PGU增加遮光结构或散热设计，避免局部温升触发降亮。具体选哪条，要看试验数据里对比度下降与温升分别占多大比重。
