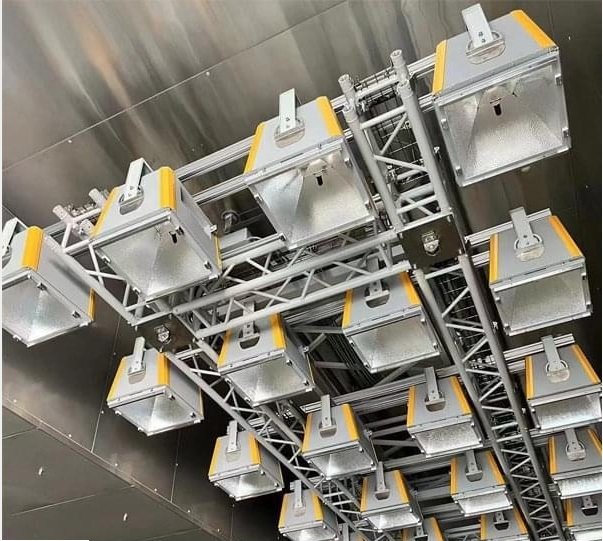

钙钛矿/叠层电池测试大面积LED太阳光模拟器 A+A+A+

一、产品概述：大面积测试为什么开始改用LED光源

大面积LED太阳光模拟器是上海科迎法电气面向光伏电池片研发、组件在线质检与光电器件表征推出的A+A+A+级标准光源设备，型号KYF-LED-300，有效光斑300×300mm。它用多芯片LED阵列替代传统短弧氙灯，把"一台灯管照全场"变成"八个波段协同配光"，因此既能复现AM1.5G标准光谱，也能按研究需要改变光谱构成。

之所以在大面积测试场景中越来越倾向于LED方案，原因集中在三点：氙灯管寿命通常只有1000到3000小时，且存在爆管与高压触发风险；氙灯含大量红外成分，1000W/m²下被测面温升可达2到5℃，对钙钛矿这类温度敏感材料是系统性误差来源；氙灯光谱固定，难以支持叠层电池的分波段响应测试。

本产品覆盖210mm大尺寸电池片、300×300mm小型组件与叠瓦组件的测试需求，适用于钙钛矿电池效率评估、叠层电池光谱响应分析、薄膜电池IV特性测试、光电器件瞬态响应表征等场景。

二、A+A+A+三项指标到底意味着什么

IEC 60904-9把太阳光模拟器的性能拆成光谱匹配度、辐照度不均匀性、时间不稳定性三项，每项分A、B、C三级。A+A+A+并非标准中的正式等级，而是行业对"三项均优于A级"的习惯表述。要判断一台设备是否真的达到这一水平，必须逐项看数值，而不是看宣传语。

1. 光谱匹配度A+：0.9到1.1

光谱匹配度按六个波段分别计算，每个波段的实测辐照度除以AM1.5G标准值，落在0.75到1.25为A级、0.6到1.4为B级、0.4到2.0为C级。本机把各波段偏差压缩到0.9到1.1，相当于把A级容差范围收窄约60%。这一余量对单结晶硅电池影响有限，但对多结、叠层电池意义很大——顶电池与底电池的电流匹配对光谱形状极其敏感，光谱偏差1%可能放大为填充因子与效率的明显偏移。

2. 辐照度不均匀性A+：小于±1.5%

不均匀性描述有效光斑内各点辐照度的离散程度，A级要求±2%、B级±5%、C级±10%。本机在300×300mm范围内控制在±1.5%以内。均匀性直接决定大面积电池片的测试可信度：若光斑中心比边缘亮3%，同一片电池在不同位置测出的短路电流就会漂移，分选档位随之失真。LED阵列的优势在于每颗芯片可单独标定与调流，边缘通道适当补偿即可压平光斑。

3. 时间不稳定性A+：小于±0.5%

不稳定性是稳态运行期间辐照度随时间的波动幅度，A级±2%、B级±5%、C级±10%。本机稳态波动小于±0.5%，意义在于IV曲线扫描通常持续数十毫秒到数秒，若光强在此期间起伏，扫描得到的曲线会带上"伪迟滞"，填充因子与串联电阻的拟合结果都会被污染。LED由恒流源驱动，输出与结温、驱动电流直接相关，配合温度反馈即可长期锁定光强。

三、八通道LED光源的构成与调节逻辑

LED无法像氙灯那样用一根灯管覆盖380到1100nm，必须靠多个峰值波长不同的芯片拼接出连续光谱。拼接的波段越多、通道功率配比越接近AM1.5G，光谱匹配度就越高。本机采用8组通道，是当前在成本、散热与精度之间比较均衡的配置。

1. 八个波段的功率分配

365nm紫外10W、405nm蓝紫20W、450nm蓝光40W、525nm绿光30W、660nm红光80W、730nm深红30W、850nm近红外30W、940nm红外20W，全通道满载总功率260W。功率分配并非平均，而是按AM1.5G在该波段的能量占比倒推：晶硅电池响应最强的600到900nm区间分配了最大份额，紫外段则只需小功率即可满足匹配要求。

2. 通道独立恒流驱动

八个通道各自配有恒流驱动，强度0到100%连续可调，调节分辨率足以支撑光谱微调。独立驱动的价值不只是"能调亮暗"，而是可以在总辐照度不变的前提下改变光谱形状——例如压低蓝光、抬高红光，观察电池对光谱构成的敏感度。所有通道的电流设定由控制器统一保存为模式文件，切换时一次性下发，避免逐通道手动调节带来的重复性误差。

3. 四种预设光谱模式

AM1.5G标准模式下各通道按标定比例输出，用于常规IV测试；紫外增强模式把365nm与405nm通道提升2到5倍，用于紫外老化与稳定性研究；红光富集模式抬高660nm与730nm，用于钙钛矿光致降解与热载流子研究；EQE扫描模式则逐通道单独点亮，配合源表完成外部量子效率的快速粗扫。四种模式覆盖了从标准测试到机理研究的常见需求，模式之间的切换在秒级完成。

四、技术参数

下表为KYF-LED-300的标准配置参数。辐照度200到1500W/m²连续可调，既能做1个太阳的标准测试，也能做高光强下的线性度与热载流子研究；脉冲宽度1ms到10s可调，兼顾单脉冲IV扫描与连续光照老化。

五、型号说明与选型建议

产品按光斑尺寸与通道数量分为两个规格：KYF-LED-300为300×300mm、8通道，面向210mm电池片与小型组件；KYF-LED-210为210×210mm、6通道，面向M12/G12大尺寸电池片的分选与量产抽检。

1. 按被测器件尺寸选光斑

光斑应比被测器件每边各留出至少20到30mm余量，否则边缘电池片的有效受光面积不足，测出的电流会系统性偏低。测210mm整片选LED-210即可，但若同时要测叠瓦组件或小型层压件，应直接选300×300mm的LED-300，避免二次采购。光斑超过500×500mm的需求属于定制范围，需重新核算散热与均匀性。

2. 按光谱精度与功能选配置

常规晶硅电池的IV测试，6通道经济型已能满足A级要求；钙钛矿、叠层电池以及需要EQE粗扫的课题组，应选8通道全波段型，否则紫外段与近红外段的缺口会让光谱匹配度掉到B级。若只做连续光照稳态测试，标准型足够；若需要单脉冲IV以避免样品发热，则应选脉冲增强型，它增加了快速数据采集接口，能把脉冲期间的光强与电流同步记录下来。

六、典型应用场景与配置对应

同一台设备通过切换模式可覆盖多种测试任务，选型时先明确主用途，再确认次要用途是否需要额外的通道或接口。

1. 光伏电池与组件的效率测试

效率测试的核心是让被测件"看到"一个标准太阳。LED冷光源把热效应压到最低，钙钛矿样品在1000W/m²下表面温升小于0.3℃，而氙灯通常为2到5℃。温升会抬高结温、压低开路电压，若不加以控制，同一片样品在不同设备上测出的效率可能相差0.3到0.5个百分点。对于追求效率绝对值可比性的实验室，这一差异足以影响结论。

2. 光电器件与薄膜组件的表征

探测器、光电二极管的响应度标定需要已知光谱与已知辐照度，逐通道点亮的EQE扫描模式能在数秒内给出相对光谱响应曲线，用于快速筛选；配合脉冲模式，可在器件不发热的前提下测出瞬态上升与下降时间。

七、测试方法与使用要点

设备本身达标不等于测出的数据可信，操作流程同样影响结果。以下四个环节是最容易被忽略、也最容易引入偏差的地方。

1. 预热与光强稳定

LED虽无灯管预热问题，但驱动电源与散热系统需要进入热平衡。建议开机后以目标光强空载运行10到15分钟，待光强读数漂移小于0.2%再开始测试。若环境温度波动超过±3℃，应缩短校准间隔或开启空调恒温。

2. IV曲线扫描

扫描前用标准电池校准光强，把辐照度锁定在1000W/m²；扫描方向建议从短路到开路单向进行，避免往返扫描引入迟滞。钙钛矿样品存在明显的扫速依赖，正反扫结果差异应在报告中注明，并固定扫描延时以便横向比较。

3. EQE与分波段扫描

逐通道点亮时，单通道光强远低于一个太阳，需确认源表在低电流段的量程与噪声是否匹配。叠层电池测试要分别对顶、底电池加偏置光，否则测出的是串联后的整体响应，无法分辨各子电池的贡献。

4. 长时间老化与脉冲测试

连续老化测试通常持续数百到上千小时，期间应记录光强、样品温度与环境湿度三条曲线。若使用脉冲模式，脉宽与间隔需按样品热时间常数设定：脉宽过长样品已升温，过短则信号未建立，一般从20ms起调，观察IV曲线是否随脉宽变化而收敛。

八、与氙灯太阳光模拟器的对比

LED与氙灯并非替代关系，而是各有适用边界。差异主要体现在光源寿命、被测面温升、光谱可调性与启动响应四个方面，下面按需求类型划分适用场合。

1. LED更适合的三类需求

第一类是温度敏感材料，钙钛矿、有机光伏、钙钛矿/晶硅叠层的效率对结温极敏感；第二类是需要改变光谱的研究，如紫外老化、红光富集、分波段EQE；第三类是高通量产线，LED的长寿命与无耗材特性显著降低停机与维护成本。

2. 氙灯仍有优势的场合

需要覆盖200nm以下深紫外、或需要接近3000nm以上远红外的极端光谱时，LED波段仍不够连续；部分老标准与历史数据以氙灯为基准，做跨实验室比对时沿用氙灯更易衔接。此时可采用"氙灯为主、LED为辅"的双光源配置。

九、安装、维护与品质保障

LED模拟器结构比氙灯简单，但没有灯管不代表免维护。散热风道、光学窗口与驱动电流的长期稳定性，才是决定设备能否持续达标的关键。

1. 光路与安装间距

测试面应置于有效光斑平面内，工作距离按出厂标定值设定，偏离会使光斑边缘辐照度下降、均匀性变差。设备头部重约8kg，安装支架需保证长期不下垂；风冷进风口与墙面至少留出100mm，避免热风回流。

2. 日常维护

每季度用无水乙醇清洁LED出光窗口与光学扩散片，清除灰尘与样品挥发物；每半年检查风扇转速与滤网，风量下降会导致结温升高、光强缓慢衰减；每年做一次三项指标复校，确认光谱匹配度、均匀性与不稳定性仍在A+范围内。若发现某一通道需要显著提高电流才能维持光强，说明该通道芯片已老化，应安排更换。

3. 出厂品质保障

1. 每台设备出厂前进行A+A+A+级校准，附三项指标校准报告。

2. 8个LED通道独立光谱检测，附各通道峰值波长与半宽数据。

3. 光谱分布测试仪全波段扫描，附光谱匹配度分析报告。

4. 有效光斑辐照度分布扫描，附均匀度等高线图。

5. 设备通过CE认证，电气安全符合GB 4793.1标准。

6. 整机质保36个月，LED芯片质保24个月或20000小时。

十、定制研发与售后服务

标准型号覆盖多数需求，特殊光斑、特殊波段与特殊光谱预设可通过定制实现。

1. 定制流程

定制从需求确认开始：先明确被测件最大尺寸与工作距离，再确定所需波段与光谱模式，最后确认通信接口与上位机协议。光斑放大后散热负荷同步上升，电源与风道需重新匹配，因此光斑类定制的周期最长；仅增加通道或调整光谱预设时，光源头部结构不变，周期相对短。

2. 常见问题

问：LED光谱是离散的，会不会测不准？答：八个通道叠加后在360到1100nm内已接近连续，且匹配度按IEC六波段计算，A+级意味着每个波段偏差都在10%以内，对晶硅与钙钛矿电池的积分响应影响很小。问：灯珠衰减后能否只换单个通道？答：可以，单通道更换后重新标定该波段电流系数并整机复校一次即可。
