汽车内外饰材料（仪表盘、座椅面料、保险杠、车灯外壳）在阳光长期照射下会褪色、变脆、开裂。汽车厂商在产品上市前必须用太阳光模拟器做加速光老化试验，验证材料使用寿命。我们上海科迎法电气在为汽车厂商配置太阳光模拟器时，需要根据不同材料的测试标准设计试验方案。本文讲清楚太阳光模拟器在汽车材料老化测试中的完整应用方案。
汽车内外饰材料老化测试在太阳光模拟器应用和试验方案
一、汽车材料光老化测试标准
标准一 ISO 4892。塑料实验室光源暴露方法。分为氙灯（ISO 4892-1）和荧光紫外灯（ISO 4892-3）两种光源。氙灯太阳光模拟器可以满足ISO 4892-1要求。标准规定辐照度550瓦每平方米（300到800纳米）或42瓦每平方米（300到400纳米），黑板温度63正负3摄氏度，相对湿度50正负5百分比。
标准二 SAE J2527。汽车外饰材料氙灯暴露试验。规定辐照度0.55瓦每平方米340纳米，黑板温度70摄氏度，相对湿度50百分比。测试循环：光照102分钟，光照加喷水18分钟。总测试时长根据材料等级要求600到2500小时。
标准三 SAE J2412。汽车内饰材料氙灯暴露试验。规定辐照度1.2瓦每平方米340纳米，黑板温度89摄氏度，相对湿度50百分比。测试循环：光照前后各2小时。总测试时长根据材料等级要求600到1250小时。内饰测试不喷水（车内无雨水）。
标准四 DIN 75220。整车在太阳光模拟器中老化试验。德国标准，规定整车在太阳光模拟器光斑下暴露，模拟户外停放一年的老化效果。光斑尺寸覆盖整车（5到6米长2.5米宽），辐照度800到1000瓦每平方米。测试循环包括高温日照和夜间降温阶段。
标准五 GB/T 16422.2。中国国家标准，塑料实验室氙灯暴露试验方法。和ISO 4892-1基本等效。规定辐照度550瓦每平方米或0.50瓦每平方米340纳米，黑板温度65摄氏度，相对湿度50百分比。
二、不同材料的试验方案设计
材料一 仪表盘（PP聚丙烯加滑石粉）。测试标准选SAE J2412。辐照度1.2瓦每平方米340纳米。黑板温度89摄氏度。测试时长1250小时。评估项目：色差值Delta E小于3.0（肉眼不可辨识色差），表面无粉化和开裂。用3A级模拟器确保辐照不均匀度小于2百分比，整个仪表盘样品各区域受光均匀。
材料二 座椅面料（PVC皮革或织物）。测试标准选SAE J2412。辐照度0.55瓦每平方米340纳米。黑板温度89摄氏度。测试时长600到1000小时。评估项目：色差Delta E小于3.0，抗拉强度保留率大于60百分比，表面无粘连和龟裂。PVC在高温高湿下增塑剂迁移加速，温湿度可控模拟器在此项测试中不可或缺，温度控制精度正负2摄氏度，湿度控制精度正负5百分比。
材料三 保险杠（PP加EPDM弹性体）。测试标准选SAE J2527。辐照度0.55瓦每平方米340纳米。黑板温度70摄氏度。测试时长1500到2500小时。测试循环包含喷水（模拟酸雨腐蚀）。评估项目：色差、表面光泽度变化、冲击强度保留率。保险杠尺寸大（1.5米长），需要大面积太阳光模拟器光斑。
材料四 车灯外壳（PC聚碳酸酯）。测试标准选ISO 4892-2。辐照度0.51瓦每平方米340纳米。黑板温度65摄氏度。测试时长1500小时。评估项目：透光率变化小于5百分比，黄度指数变化小于3.0，表面无裂纹。PC在紫外波段（300到350纳米）老化快，太阳光模拟器紫外波段光谱必须精确匹配。
材料五 密封条（EPDM橡胶）。测试标准选ISO 4892-2。辐照度0.51瓦每平方米340纳米。测试时长2000到3000小时。评估项目：硬度变化小于5IRHD，拉伸强度保留率大于50百分比，表面无龟裂。EPDM耐紫外线好但长时间老化后弹性下降。
三、整车老化试验方案

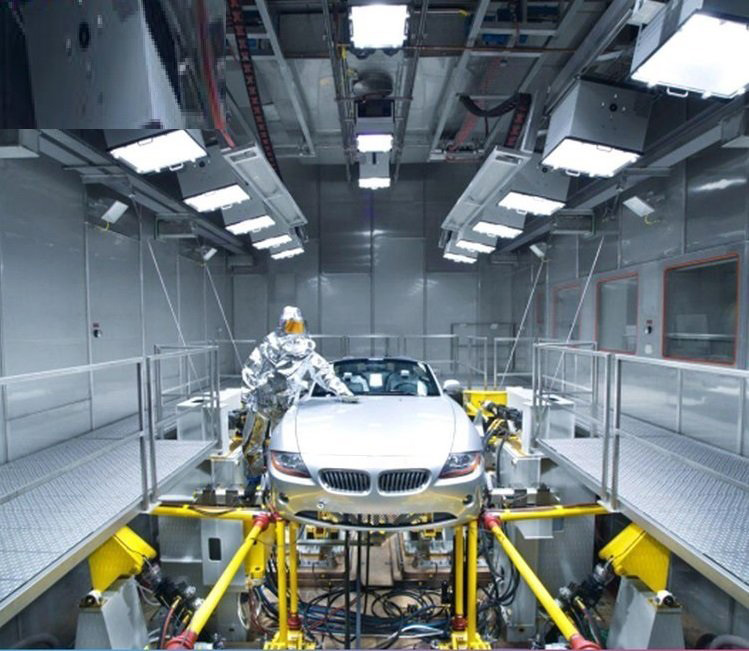

整车老化试验用DIN 75220标准，需要大型太阳光模拟器。我们上海科迎法电气的K005型整车太阳光模拟器光斑尺寸6米乘2.5米，覆盖整乘用车。
整车老化试验方案。环境控制型太阳模拟器是整车老化试验的核心设备，需要同时控制光照、温度和湿度三个参数。
温度控制。太阳光模拟器照射整车时车内温度可达80到90摄氏度（温室效应）。仪表盘表面温度可达110到120摄氏度。需要环境控制型太阳模拟器舱内温度可调范围零下20到零上50摄氏度，模拟冬夏季节温差。黑板温度传感器放置在仪表盘表面和座椅表面，实时监测材料表面温度。
湿度控制。温湿度可控模拟器的湿度控制范围20到95百分比相对湿度。白天日照阶段湿度低（30到50百分比模拟干燥晴天），夜间降温阶段湿度高（70到95百分比模拟夜间露水凝结）。湿度循环模拟户外昼夜温差导致的凝露效应，加速材料老化。
光照循环。DIN 75220标准规定的光照循环。白天阶段：辐照度800到1000瓦每平方米，持续4到8小时，模拟白天阳光照射。夜晚阶段：关灯降温，持续4到8小时，模拟夜晚降温。一个完整循环8到16小时，模拟户外一天昼夜。
整车老化等效时间。太阳光模拟器辐照度1000瓦每平方米，户外正午太阳辐照度约1000瓦每平方米。但太阳光模拟器可以24小时连续照射（户外只有白天约8到10小时有效光照）。太阳光模拟器测试1天约等效户外3天。整车老化测试400小时约等效户外1年。

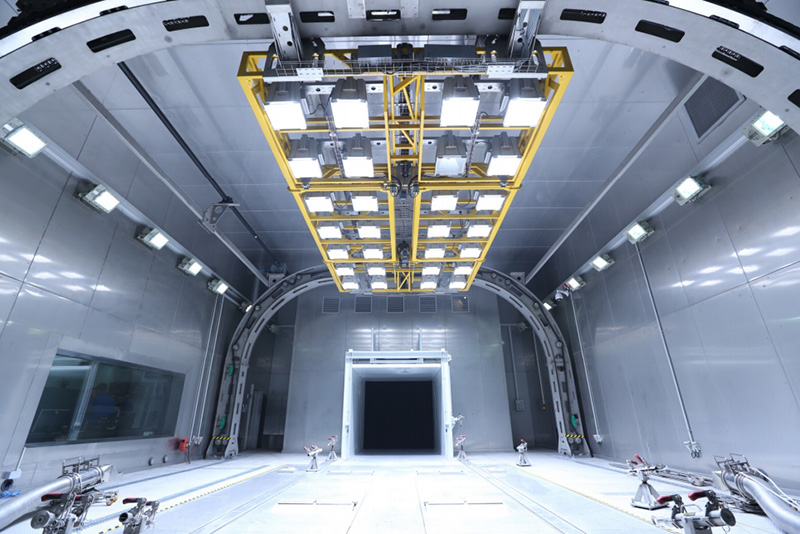

步入式阳光模拟器的结构特点。整车老化测试舱需要步入式阳光模拟器设计，即操作人员可以走入测试舱内放置整车和检查样品。步入式阳光模拟器舱体尺寸7米乘3.5米乘3米（长宽高），舱壁用保温板（聚氨酯发泡100毫米厚），舱门尺寸3米乘2.8米（整车进出）。舱内安装金卤灯或氙灯光源阵列，光从顶部照射。舱内安装送风和排风系统控制温度，加湿器和除湿机控制湿度。
四、试验结果评估方法
评估一 外观变化。目视检查材料表面有无变色、褪色、粉化、龟裂、起泡、变形。用色差仪测量色差值Delta E（标准DIN 6173）。Delta E小于1.5肉眼不可辨识，1.5到3.0可辨识但可接受，大于3.0不可接受。
评估二 力学性能变化。测试老化前后材料的拉伸强度、断裂伸长率、冲击强度、硬度。保留率等于老化后值除以老化前值乘以100百分比。一般要求拉伸强度保留率大于60百分比，断裂伸长率保留率大于50百分比。
评估三 光学性能变化。对于透明材料（车灯外壳PC），测量老化前后透光率和黄度指数。透光率变化小于5百分比，黄度指数变化小于3.0为合格。
评估四 质量变化。测量老化前后样品质量变化。质量增加说明材料吸水或氧化增重，质量减少说明材料分解挥发。质量变化率小于1百分比为合格。
五、常见问题和解决方案
问题一 仪表盘样品各区域老化不均匀。原因是太阳光模拟器辐照不均匀度大。解决方法：选3A级模拟器（辐照不均匀度小于2百分比），或在测试中定期旋转样品位置使各区域均匀受光。
问题二 样品表面温度超过材料耐受温度导致非光老化因素失效。原因是温度过高产生热老化叠加光老化。解决方法：用温湿度可控模拟器精确控制黑板温度，定期检查黑板温度传感器是否准确。
问题三 测试结果和户外老化结果相关性差。原因是太阳光模拟器光谱和自然阳光有差异，或温湿度条件不符合户外实际。解决方法：选A+级光谱匹配的太阳光模拟器（光谱匹配度更高），测试条件（温度湿度循环）尽量模拟户外实际环境。
问题四 整车老化测试能耗高成本高。步入式阳光模拟器功率大（几十到上百千瓦），电费成本高。解决方法：合理安排测试计划，多车型或多部件同时测试分摊成本。选LED光源太阳光模拟器（比氙灯节能30到50百分比）。
上海科迎法电气科技有限公司
上海科迎法电气的K005型整车太阳光模拟器是步入式阳光模拟器，光斑6米乘2.5米，金卤灯光源，光强800到1000瓦每平方米可调，环境控制型太阳模拟器舱体集成温度湿度控制系统。K001到K004型用于零部件级材料老化测试。太阳光模拟器在汽车材料测试中的选型涉及测试标准和材料类型，建议提供测试标准和样品尺寸，我们协助设计试验方案。
