买太阳光模拟器时厂家会说"3A级模拟器""A+级光谱匹配"，这些等级什么意思？比A级好多少？我们上海科迎法电气在向客户介绍太阳光模拟器时，经常需要解释IEC 60904-9标准的等级体系。本文把太阳光模拟器三个指标和四个等级（A+、A、B、C）逐项讲透，帮助用户看懂等级标志。
太阳光模拟器3A级和A+级光谱匹配等级标准详解
一、IEC 60904-9标准概述
IEC 60904-9是国际电工委员会制定的太阳光模拟器性能要求标准。最新版本为2020年发布的IEC 60904-9:2020（第三版），相比2007年第二版新增了A+等级和稳态太阳光模拟器长期不稳定度指标。
IEC 60904-9标准规定太阳光模拟器三项核心性能指标：
指标一 光谱匹配度。太阳光模拟器光谱和AM1.5G标准光谱的匹配程度。将光谱分为6个波段，计算每个波段的辐照度占比，和标准占比比较。
指标二 辐照不均匀度。太阳光模拟器光斑内各点辐照度的不均匀程度。在光斑平面上测量多个点的辐照度，计算最大值和最小值偏差。
指标三 时间不稳定度。太阳光模拟器在测试期间辐照度的波动程度。分为短期不稳定度（单次测试周期内）和长期不稳定度（10分钟内）。
每项指标分四个等级：A+级最好，A级次之，B级一般，C级最低。三项指标都是A级时称为AAA级太阳光模拟器（即3A级模拟器）。三项指标都是A+级时称为A+A+A+级太阳光模拟器。

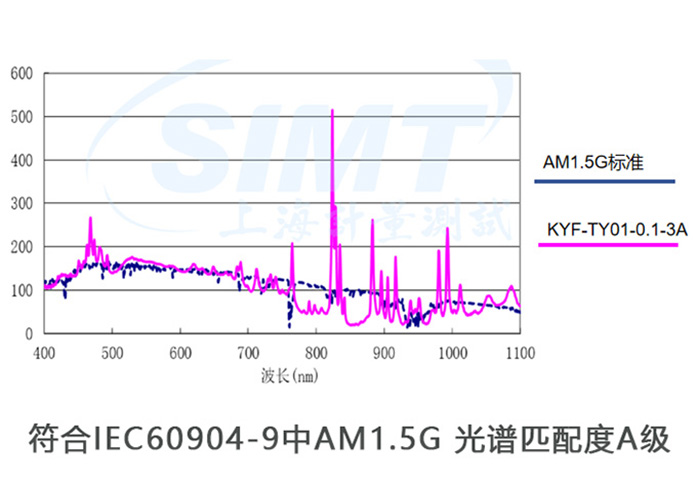

二、光谱匹配度详解
光谱匹配度的计算方法。IEC 60904-9将AM1.5G标准光谱（300到1200纳米）分为6个波段：
波段一 400到500纳米。标准占比18.21百分比。
波段二 500到600纳米。标准占比19.93百分比。
波段三 600到700纳米。标准占比18.28百分比。
波段四 700到800纳米。标准占比14.10百分比。
波段五 800到900纳米。标准占比11.51百分比。
波段六 900到1100纳米。标准占比16.97百分比。
计算方法。在太阳光模拟器光斑中用光谱仪测量光谱功率分布。将300到1200纳米总辐照度归一化为100百分比。计算6个波段各自的辐照度占比。将每个波段的实测占比除以标准占比，得到匹配比值。匹配比值越接近1.0匹配越好。
等级判定标准。
A+级光谱匹配：每个波段的匹配比值在0.875到1.125之间（即标准占比的正负12.5百分比偏差以内）。A+级是IEC 60904-9:2020新增的最高等级，只有LED太阳光模拟器或多通道光谱精确控制的氙灯太阳光模拟器才能达到。
A级光谱匹配：每个波段的匹配比值在0.75到1.25之间（即标准占比的正负25百分比偏差以内）。A级是大多数优质氙灯太阳光模拟器的标准等级。
B级光谱匹配：每个波段的匹配比值在0.6到1.4之间（正负40百分比偏差以内）。
C级光谱匹配：每个波段的匹配比值在0.4到2.0之间（正负60百分比偏差以内）。
A+级和A级的区别。A+级允许偏差是正负12.5百分比，A级允许偏差是正负25百分比。A+级精度是A级的2倍。对于晶硅电池（宽光谱响应），A级足够。对于钙钛矿叠层电池（顶电池和底电池光谱匹配敏感），A+级光谱匹配更准确。
氙灯和LED在光谱匹配方面的差异。氙灯太阳光模拟器通过滤光片修正光谱，通常达到A级。部分高端氙灯太阳光模拟器（多滤光片组合）可达到A+级但成本高。LED太阳光模拟器每个波段独立控制，天然适合A+级光谱匹配。3A级模拟器中，氙灯通常做到A级光谱匹配（AAA中第一个A），LED可以做到A+级光谱匹配（A+A+A中第一个A+）。

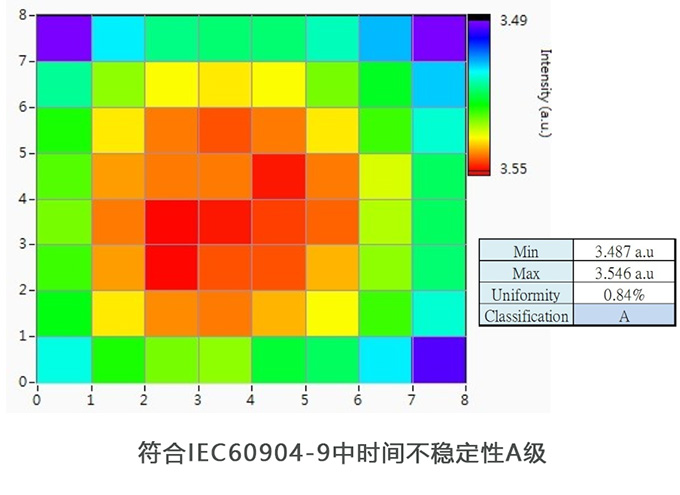

三、辐照不均匀度详解
辐照不均匀度的计算方法。在太阳光模拟器光斑的有效照射区域内，按网格分布测量多个点（间距不大于光斑短边的五分之一）的辐照度。计算公式：辐照不均匀度等于最大辐照度减最小辐照度除以最大辐照度加最小辐照度乘以100百分比。
等级判定标准。
A+级：辐照不均匀度小于1百分比。
A级：辐照不均匀度小于2百分比。
B级：辐照不均匀度小于5百分比。
C级：辐照不均匀度小于10百分比。
3A级模拟器要求辐照不均匀度小于2百分比（A级）。A+级要求小于1百分比，实现难度大。
影响辐照不均匀度的因素。光学系统设计（积分棒、复眼透镜或混光棒的匀光效果）。光源类型（点光源氙灯需要匀光，面光源LED天然均匀）。光斑尺寸（光斑越大越难均匀）。样品位置（偏离光斑中心不均匀度增大）。光路污染（灰尘或光学元件老化导致局部光强变化）。
测量注意事项。用参考电池或总辐射计在光斑网格点逐点测量。测量时参考电池温度稳定在25正负1摄氏度。网格间距不大于光斑短边的五分之一（如100毫米光斑网格间距20毫米）。每个点测量3次取平均。

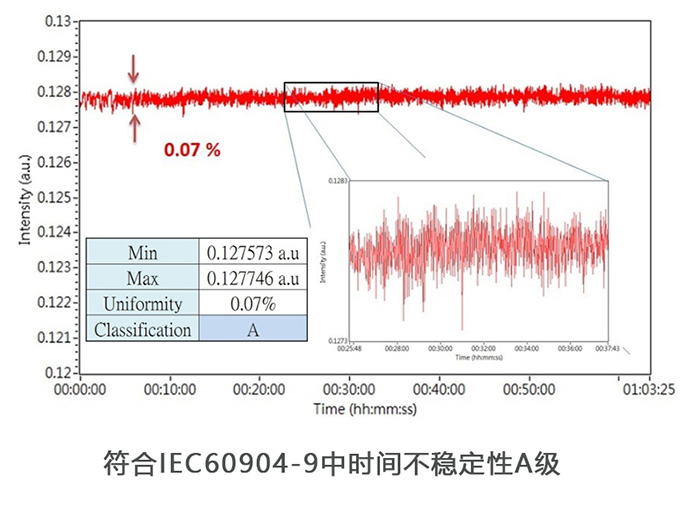

四、时间不稳定度详解
时间不稳定度分短期和长期两种。
短期不稳定度（SPI）。单次IV扫描周期内（通常0.1到10秒）辐照度的波动。
长期不稳定度（LTI）。10分钟内辐照度的波动。IEC 60904-9:2020新增指标，针对稳态太阳光模拟器在批量测试时的辐照度漂移。
等级判定标准。
A+级：短期和长期不稳定度均小于0.5百分比。
A级：短期和长期不稳定度均小于2百分比。
B级：短期和长期不稳定度均小于5百分比。
C级：短期和长期不稳定度均小于10百分比。
3A级模拟器要求短期和长期不稳定度均小于2百分比。实现方法：氙灯太阳光模拟器用光强反馈控制系统（参考光电探测器加PID控制器加灯电流调节），长期不稳定度从3到5百分比降到0.5百分比以下。LED太阳光模拟器用恒流驱动加光强反馈，稳定性更好。
五、3A级模拟器的含义
3A级模拟器是口语化说法，正式说法是AAA级太阳光模拟器。三项指标（光谱匹配度、辐照不均匀度、时间不稳定度）都达到A级。IEC 60904-9标准要求三项指标在铭牌上分别标注等级。3A级模拟器是合格太阳光模拟器的基本要求，用于光伏电池IV测试的认证级测试必须用AAA级。
3A级模拟器的实际意义。A级光谱匹配度确保光谱偏差不影响IV测试精度。A级辐照不均匀度确保光斑内各点电池受到的辐照度一致（偏差小于2百分比）。A级时间不稳定度确保IV扫描期间光强稳定（波动小于2百分比）。三项都是A级，IV测试结果才可信。
3A级模拟器不是最高等级。IEC 60904-9:2020新增A+级后，A+A+A+级才是最高等级。3A级模拟器（AAA）是A级，不是A+级。用户在选购时要注意区分AAA和A+A+A+。
六、A+级光谱匹配的意义
A+级光谱匹配是IEC 60904-9:2020新增的最高光谱匹配等级。每个波段匹配比值在0.875到1.125之间，比A级（0.75到1.25）精度高1倍。
A+级光谱匹配的应用场景。钙钛矿叠层电池测试（顶电池和底电池光谱匹配敏感，A级偏差可能导致电流测量误差3到5百分比，A+级误差小于1.5百分比）。高精度效率认证测试（如认证机构做效率世界纪录认证需要A+级）。光谱敏感型电池测试（如多结III-V族电池，每个子电池光谱匹配要求高）。
A+级光谱匹配的实现方法。LED太阳光模拟器用9到12个波长的LED独立控制，每个波段功率单独调节，匹配精度高。氙灯太阳光模拟器用多组滤光片组合修正光谱，成本高且调节不灵活。3A级模拟器如果光谱指标是A+级则标注为A+AA（光谱A+，均匀度A，不稳定度A）。

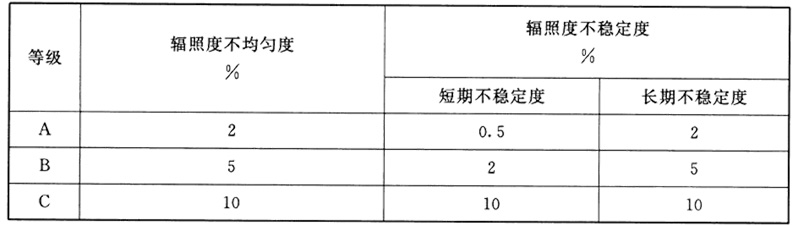

太阳光模拟器辐照不均匀度配等级划分
七、选购建议
建议一 光伏电池研发和产线测试选3A级模拟器（AAA级）。A级指标满足IEC 60904-9标准要求，IV测试结果可信。3A级模拟器是目前市场主流等级。
建议二 钙钛矿和叠层电池研究选A+级光谱匹配。A+级光谱精度高，减少光谱偏差导致的电流测量误差。选LED太阳光模拟器更容易达到A+级。
建议三 材料老化测试不要求3A级。材料老化测试关注总辐照度和温度，光谱匹配B级足够。选B级或C级太阳光模拟器可以节省成本。
建议四 要求厂家提供第三方测试报告。等级标志由厂家自标定不可信，要求提供IEC 60904-9测试报告（如Fraunhofer ISE或VDE等机构出具），报告包含三项指标的具体测量值和等级判定。
建议5 注意等级的有效条件。厂家标称3A级可能只在特定条件（如光斑中心区域、特定灯电流、特定温度）下有效。确认3A级在有效测试区域全范围有效，不是只在光斑中心一小块区域有效。

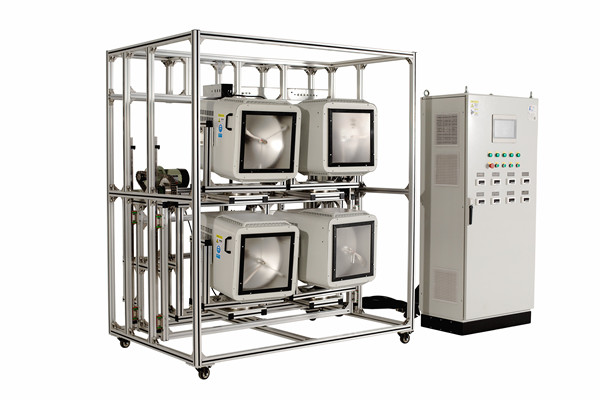

上海科迎法电气的太阳光模拟器K001和K002型为3A级模拟器（AAA级），光谱匹配度A级，辐照不均匀度A级（小于2百分比），时间不稳定度A级（小于2百分比）。LED型太阳光模拟器可选配A+级光谱匹配。等级测试报告可提供，建议在选型时确认等级有效条件和第三方测试报告。
