电磁阀连接器看起来是个小零件，但选型翻车的概率比想象中高。我们做电磁阀连接器十多年，售后反馈的故障案例里，90%以上不是产品本身质量问题，而是选型不当导致的。把最常见的几个坑写出来，希望能帮到正在选型的工程师。

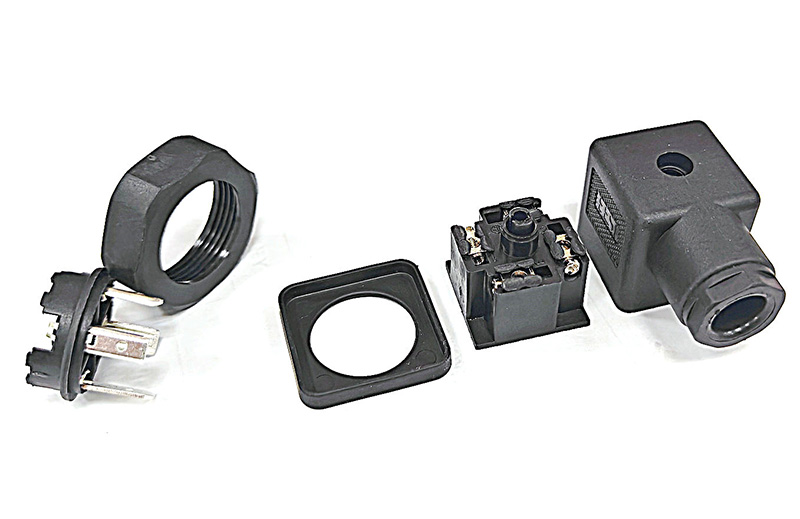

电磁阀连接器选型踩坑实录：线圈功率、接线方式、防护等级全解析
电磁阀连接器的作用是给电磁阀线圈供电，线圈的功率直接决定了连接器触点要通过的电流。常见的气动电磁阀线圈功率在0.5W到5W之间，对应的电流大概是20mA到200mA（24V DC），这个范围内M8或M12连接器都没问题。但有些大功率液压电磁阀的线圈功率可以达到10W甚至20W，电流接近1A，这时候就不能随便选了。
我们遇到过客户用普通M8连接器接一个15W的液压电磁阀，通电半小时连接器塑料壳体就软了，拆开看触点已经发黑氧化。原因是触点的额定电流不够，长时间大电流导致触点发热。M8连接器的单芯额定电流一般是2A，但这是在理想散热条件下的标称值，实际使用中触点接触电阻、环境温度、密封圈阻碍散热等因素会让实际载流能力打折扣。
选型建议：线圈功率5W以下用M8连接器（3芯）足够；5W到10W建议用M12连接器（2芯或3芯），触点更大散热更好；10W以上必须用M12连接器并且确认触点额定电流余量足够。如果电磁阀有续流二极管或浪涌抑制器，还要考虑反向电压对触点的影响。

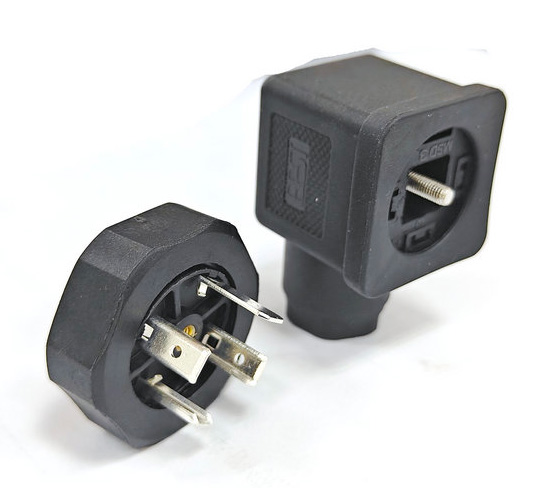

电磁阀连接器
电磁阀连接器的接线方式有三种：预制电缆一体式、现场接线式、PCB板端焊接式。最常见的错误是选了预制电缆一体式，但现场实际需要的是另一种接线方式。
液压站上的电磁阀通常用预制电缆一体式连接器，电缆直接出线到控制柜端子排，省去现场接线。但如果电磁阀和控制器距离很近（比如集成在一个阀岛上），可能需要的是PCB板端焊接式，直接焊在阀岛的控制板上。还有客户选了预制电缆一体式，但线缆长度买短了，接不到控制柜，只能在中间加一个接线盒，多了一个故障点。
选型建议：先确认电磁阀的安装位置和接线路径。如果是独立的电磁阀，离控制器有一定距离，选预制电缆一体式，线缆长度按实际走线距离加20%余量。如果是阀岛集成安装，和厂家确认是PCB板端还是接线端子。如果现场需要频繁更换电磁阀或调整接线，选现场接线式（螺丝压紧式），灵活度最高。
电磁阀的工作环境通常比较恶劣：气动系统的电磁阀在气源附近，空气湿度大；液压系统的电磁阀在液压站里，液压油飞溅；食品饮料行业的电磁阀需要每天冲洗。这些场景对连接器的防护等级要求不一样。
最常见的问题是连接器进水导致短路。气动电磁阀的连接器如果防护等级只有IP54（防溅水），在潮湿环境下时间长了内部会结露，触点氧化导致接触不良。液压环境更狠，液压油会渗入非密封的连接器，腐蚀触点和线芯。
选型建议：常规工业环境选IP65（防喷水）够用；潮湿环境或偶尔冲洗的场景选IP67（短时浸水）；食品饮料等需要高压冲洗的场景选IP69K（高压高温冲洗）。另外，线缆材质也要选对：普通车间PVC够用，油污环境选PUR，食品行业选符合FDA标准的材质。
还有一个小细节容易被忽略：电磁阀连接器的LED指示灯。带灯款可以在现场直观看到电磁阀是否通电，排查故障时非常方便。但LED会消耗微小电流（通常2-5mA），某些敏感的PLC输出模块可能会误判为漏电流，导致输出信号异常。如果PLC输出模块的漏电流检测阈值很低（比如1mA），建议选无灯款或确认LED的耗电参数。
