半导体制造是工业领域对精度要求最高的产业之一。从晶圆生长到芯片切割，从键合封装到成品测试，每个环节的微小偏差都可能导致整批产品的良率滑坡。随着制程工艺向更先进节点演进，晶圆表面的缺陷尺寸已进入纳米级。
传统的人工目检和简单光学检测手段早已力不从心。半导体的视觉检测设备正在成为产线上不可或缺的质量防线。它们用AI视觉技术替代人眼，以远超人类的速度和精度完成芯片制造全流程的质检工作。

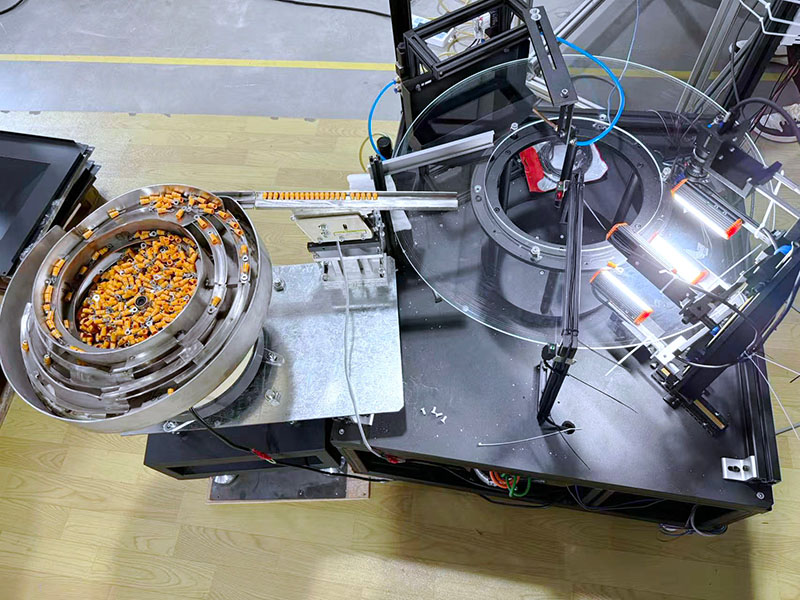

AI视觉检测设备正在测试
关键技术突破：看得见纳米级的“眼睛”
半导体视觉检测的核心挑战在于“看得清”和“判得准”两个层面。
在光学成像层面，高端设备已实现纳米级的分辨能力。引线键合外观质量检测设备的2D检测精度可达2.6μm/pixel，3D检测XY平面分辨率可达3.6μm/pixel，Z方向精度达到±1μm，漏杀率可以做到0%，过杀率控制在极低水平。针对玻璃通孔（TGV）工艺的检测方案，可同时完成对孔定位、直径、圆度、同心度、锥度与通断等关键参数的高速高精度测量。
短波红外（SWIR）成像系统的应用是另一项重要突破。通过覆盖400-1700nm波段，突破可见光成像局限，可穿透硅材料实现晶圆内部隐切道、键合界面等微米级特征的清晰成像与识别。这项技术让“看穿”晶圆成为可能。
在算法层面，AI深度学习正在改变传统检测的逻辑。传统AOI系统依赖固定规则，而视觉AI具备学习与适应能力，能够灵活应对生产过程中的日常变化。针对半导体检测中缺陷样本稀缺的痛点，点云深度学习技术显著降低了对大量缺陷样本的依赖，提升了复杂缺陷的识别与分类能力。无监督自学习模式更是将数据标注成本大幅降低，最少仅需少量图片即可训练一个检测模型。
全制程覆盖：从晶圆到封装
半导体视觉检测设备的应用覆盖了整个制造流程。
在晶圆制造环节，设备用于检测晶圆表面的划痕、图案缺陷或颗粒，检查刻蚀特征、验证材料沉积的均匀性，以及确保金属化工艺的完美无缺。在芯片贴装和键合环节，视觉AI用于精准监控芯片贴装、引线键合和焊点的一致性。

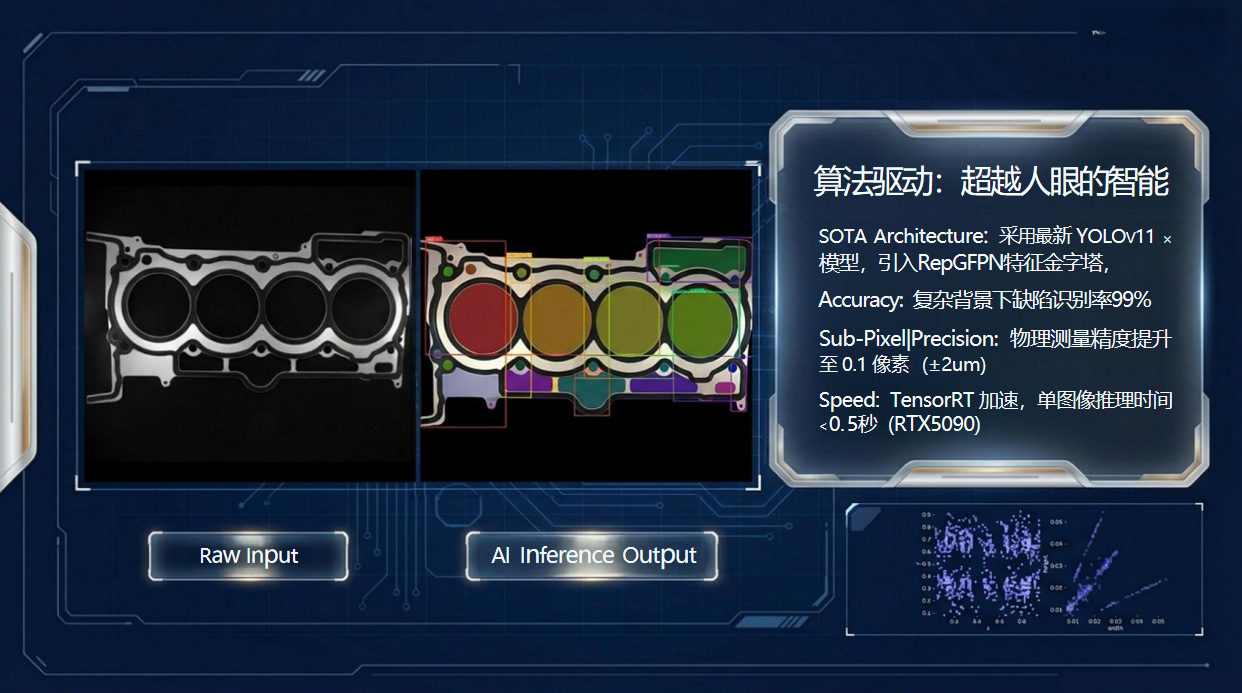

AI视觉检测设备AI算法
在先进封装领域，2D、3D与AI结合的视觉检测平台实现了多层金线检测技术的重大突破，成功解决了因上层金线遮挡导致下层金线难以有效检测的行业共性难题。玻璃通孔（TGV）检测方案可完成对孔径、锥度、同心度等关键参数的高速高精度测量。
在成品测试环节，全方位的视觉检测确保每一颗芯片在出厂前都经过严格把关，检测能力覆盖裸晶检测、焊点检测、焊线检测、胶体焊锡检测、框架引脚检测等五大核心维度。
国产替代正在加速
半导体视觉检测设备领域，国产厂商正在快速追赶。部分国内企业推出的高速显微AOI检测平台，最小检出缺陷已达0.18μm，测量精度达到亚纳米级。国产设备以2.6μm的检测精度和接近零的漏杀率，成功进入海外知名芯片制造厂商的供应链。这些突破标志着国产半导体视觉检测设备正在从“可用”走向“好用”。
选型建议
选择半导体视觉检测设备，需重点关注检测精度是否满足制程工艺要求、是否具备2D+3D融合检测能力、AI算法是否支持小样本训练和快速换型、设备是否适配洁净室环境。建议通过实际晶圆或芯片样品进行打样验证，将检测精度、漏杀率等关键指标写入技术协议。
上海科迎法电气公司前台
半导体视觉检测设备是保障芯片良率的核心装备。从晶圆制造到先进封装，视觉AI正在重构半导体质量防线。上海科迎法电气在半导体视觉检测领域拥有成熟的技术方案积累，围绕高精度成像、AI深度学习、自动化执行三大核心，为半导体行业提供可落地的检测解决方案。
