在M12连接体系里，大家常把注意力放在插头和线缆上，却容易忽略插座。插座固定在设备壳体或面板上，是整条链路的固定端，它的安装形式、引脚定义与密封结构，决定了设备能不能装得下、接得对、长期不漏。选错插座，插头再好也白搭。上海科迎法电气提供M12插座与M12连接器系列，本文从结构、参数到选型安装，把M12插座的选型逻辑讲清楚。
M12插座的作用与分类
插座是设备的“固定接口”，分类方式主要看安装位置与出线形式。

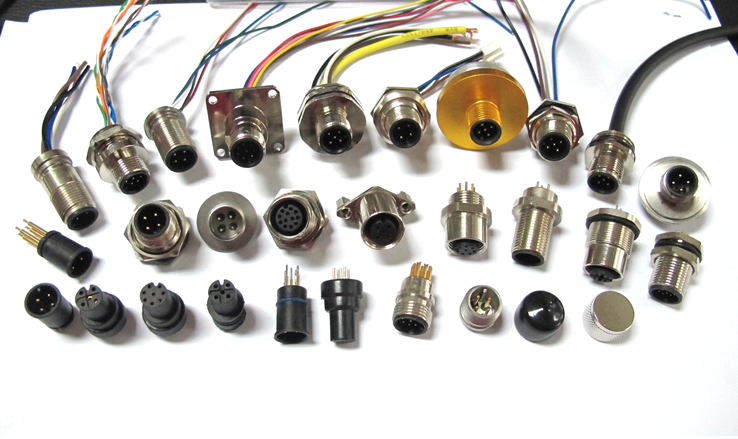

板端与面板安装
板端插座直接焊在或压在PCB上，适合内部电路板引出接口；面板插座固定在设备外壳或操作面板上，通过螺纹与螺母锁紧，适合外部线缆接入。两者在结构、引脚形式与防护设计上不同，不能混用。选型前最好拿到设备的三维结构或剖面图，仅凭开孔直径容易忽略内部深度。
直式与弯式
插座也有直式与弯式之分。直式沿安装面法线方向出线，适合空间充裕、线缆垂直引出的场合；弯式让接口转向，适合厚度受限或需要贴边布线的设备。选型时应结合设备内部空间与线缆走向确定。弯式插座的转向角度应与线缆走向一致，否则会在根部形成扭曲。
焊针、PCB脚与压接形式
板端插座常见焊针或PCB引脚，便于焊接与波峰焊；面板插座多采用焊杯、压接或螺钉接线。不同接线形式对施工工具与工艺要求不同，小批量维修可用焊杯，批量生产更适合压接或PCB焊接。
结构与材料
插座的可靠性，主要来自壳体、针脚与密封三部分，任何一处降配都会在长期使用中暴露。
外壳与螺纹
外壳常见金属与塑料。金属外壳强度高、耐冲击、屏蔽好，适合振动与强干扰场合；塑料外壳轻、绝缘性好、成本低。螺纹加工精度影响插合手感与密封压紧，螺纹损伤会导致插头拧不到位，进而渗水。
针脚与镀层
针脚材料与镀层决定接触电阻与插拔寿命。常见镀金与镀银：镀金抗氧化、适合弱信号与长期低电流；镀银导电性好，适合较大电流但需注意硫化环境。选型时应按信号与电流类型选择，而不是只看价格。在潮湿或含盐雾的环境中，镀层厚度不足会加速腐蚀，采购时可索取镀层厚度与盐雾试验说明。
密封结构
面板插座的密封通常依靠安装面的O型圈与插合面的端面密封。O型圈槽的设计、密封圈材质与压紧方式都会影响防护效果。安装面不平整、螺钉扭矩不均，都会让密封失效。选型时应确认密封件可更换，便于后期维护。若设备需要频繁冲洗，还应确认密封材料在清洗剂作用下的耐受能力。
电气参数
插座装在设备上，参数不匹配的后果比线缆更严重，因为更换往往需要拆机。
芯数与编码
芯数按回路数量选择，常见3芯、4芯、5芯、8芯、12芯；编码必须与插头一致，A编码、D编码、X编码不能混接。编码错误不仅插不进，强行接触还可能损坏针脚。采购时应把编码写在型号里，避免口头描述。多芯插座还应确认针脚编号方向，不同厂家的编号顺序可能存在差异。
额定电压与电流
按回路的最大电压与电流选择，并留有余量。多芯插座中各针的额定值可能不同，供电针与信号针应分别核对。用于动力回路时，还应确认温升是否在允许范围内，不能只看单针标称值。
防护等级
常见防护等级为IP67，面板安装时还需保证安装面密封。设备外部接口若长期接触切削液或冲洗水，应确认密封材料耐介质。防护等级是整机与插座共同实现的，单看插座标注并不足够。若安装面为薄板，还应确认螺母锁紧后不会变形导致密封圈受力不均。
选型要点
插座选型的关键，是把安装、引脚与插头三端对齐。
按安装空间确定形式
先确认设备内部可用深度与面板开孔尺寸，再决定直式或弯式、板端或面板。深度不足时，弯式或低矮型更合适；需要从面板外部接线时，选面板插座。开孔尺寸与螺纹规格必须与图纸一致，避免到货后无法安装。若面板为曲面或厚板，应确认螺母与密封圈的贴合方式，必要时加装过渡板。
按引脚定义核对接线
插座引脚编号与定义必须与设备电路一致，尤其是多芯与带屏蔽版本。屏蔽型插座的屏蔽层应可靠连接到壳体或指定引脚。接线前应核对图纸，不要凭插头端的定义反推插座端。若插座与插头来自不同厂家，建议同时索取两端的接线图逐针比对。
与插头、线缆成套匹配
插座与插头应同编码、同芯数、同规格成套采购。线缆侧可参考M12连接器系列，小空间场合可查看M8插座，插座全系列见M12插座。
安装与维护
插座一旦装到设备上，返工成本很高，安装阶段的细节比后期维修更重要。
开孔、密封与拧紧
面板开孔应平整、无毛刺，尺寸与密封圈匹配。安装时先放好O型圈，再对角均匀拧紧螺母，避免单侧压紧导致密封圈变形。扭矩应按说明执行，过大会压裂壳体或密封圈，过小则渗水。
焊接与压接工艺
板端插座焊接时控制温度与时间，避免过热损伤塑料本体；压接应使用专用工具并做拉力抽检。多芯插座的针脚间距小，焊接时注意连锡与虚焊。工艺不当造成的接触不良，往往在振动后才显现。批量生产建议先做首件剖检，确认焊点或压接质量后再投产。
检查与更换
定期检查插座螺纹有无损伤、密封圈有无硬化、针脚有无氧化。更换插座需拆机，应提前确认备件型号与引脚定义一致。若插座与壳体一体灌封，维修只能更换整块面板，选型时就应考虑维护方式。更换后应做通电与防护复测，确认信号与密封都恢复正常。更多规格可查看产品中心。
常见问题解答
问：板端插座和面板插座能互换吗？
答：不能。两者安装方式、引脚形式与防护结构不同，应按设备结构选择。
问：插座编码必须和插头一致吗？
答：必须。编码不同无法插合，强行接触可能损坏针脚与设备。
问：IP67插座还会进水吗？
答：可能。防护依赖安装面密封与正确拧紧，安装不当或密封圈老化都会失效。
问：针脚镀金还是镀银好？
答：弱信号与长期低电流可选镀金，较大电流可选镀银，需结合环境与成本判断。
问：插座坏了能只换密封圈吗？
答：视损坏部位。密封圈老化可更换，针脚或壳体损伤应整只更换。
问：安装扭矩有要求吗？
答：有。应按产品说明执行，并采用对角均匀拧紧，避免密封圈受力不均。
结语：M12插座是设备的固定接口，选型时要同时照顾安装空间、引脚定义与密封结构。科迎法电气位于上海松江，提供M12插座、M8插座及配套连接器，欢迎按安装形式与编码咨询。
