M12连接器外形统一，都是M12螺纹、都能做到IP67防护，但内部的“编码”决定了它能传什么信号、能承载多大电流、能不能与别的设备安全对接。同一外形下，A编码、D编码、X编码互不兼容，选错编码轻则插不上、重则烧端子。上海科迎法电气作为专业的M12连接器生产厂家，本文把M12连接器的编码类型讲清楚，帮助用户选对型号。
M12连接器的编码是什么
编码由键位与针脚定义决定

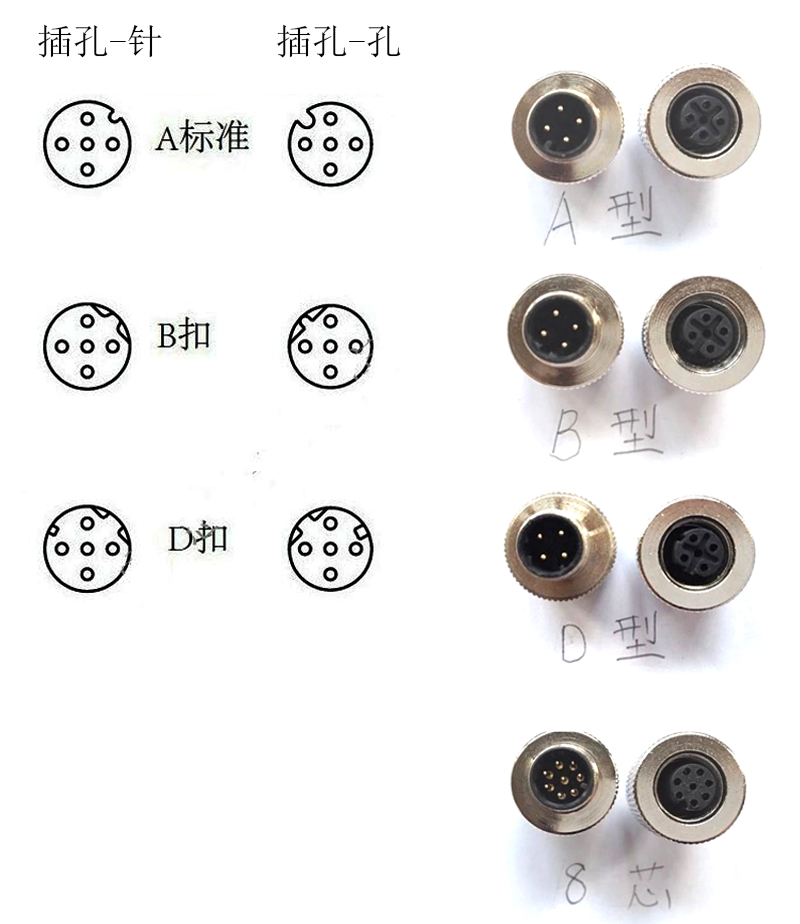

M12连接器的编码，是指插座与插头上的防错键位形状及其对应的针脚排列与信号定义。同样标称M12、4芯的连接器，A编码与D编码的键位位置不同，针脚定义也不同，因此不能互换。编码是M12连接器体系里最容易被忽略、却最关键的一个参数。
编码的核心作用是防误插
编码的首要作用是防止不同用途的接头被错误插接。例如把用于传输工业以太网信号的D编码接头插到用于传感器信号的A编码插座上，不仅插不进，即使勉强接触也会因针脚定义不同导致信号错乱甚至损坏设备。编码从结构上杜绝了这种误插，是工业现场安全性的重要保障。
常见编码类型与适用信号
A编码：传感器与执行器信号
A编码是M12中最常见的一类，主要用于传感器、执行器等24V直流信号的传输，通常为3至5芯，也有8芯、12芯版本。它面向的是开关量、模拟量等常规控制信号，是工业自动化现场的基础接口，应用量最大。
B编码与C编码
B编码主要用于部分现场总线信号的传输，针脚定义与A编码不同，用于特定总线场景；C编码则面向交流电源传输，用于需要较大电流的供电场合。这两类编码在通用自动化中不如A编码常见，但在特定设备上仍广泛使用。
D编码与X编码：工业以太网
D编码面向工业以太网（100Mbps）传输，通常为4芯，是PROFINET、EtherNet/IP等现场总线的常用接口；X编码面向千兆以太网（1Gbps），通常为8芯，满足更高带宽需求。随着工业以太网与机器视觉、边缘计算设备的普及，D编码与X编码的应用增长较快。
编码与针脚数对照
| 编码类型 | 常见芯数 | 主要信号类型 | 典型应用 |
|---|---|---|---|
| A 编码 | 3/4/5/8/12 芯 | 24V 直流控制信号 | 传感器、执行器 |
| B 编码 | 4/5 芯 | 部分现场总线 | 特定总线设备 |
| C 编码 | 3/4 芯 | 交流电源 | 供电场合 |
| D 编码 | 4 芯 | 工业以太网 100M | PROFINET、EtherNet/IP |
| X 编码 | 6/8 芯 | 工业以太网 1000M | 千兆以太网设备 |
选型小结
-
A 编码：M12 最通用型号，自动化里传感器、接近开关、电磁阀大量使用。
-
B 编码：多用于老式现场总线，现在新项目使用较少。
-
C 编码：侧重交流供电，电机、小型设备电源连接。
-
D 编码：百兆工业以太网，常规 Profinet 设备主流。
-
X 编码：千兆高速网，传输速率更高，对屏蔽与阻抗要求严格。
选型要点
M12连接器的选型，本质上是让连接器的电气能力与机械形式，匹配现场的信号、电流与安装条件。下面从信号类型、电流电压、屏蔽防护三个维度说明，再补充线缆与接头形式的匹配。
按信号类型选编码
选型的第一步是明确信号类型：传24V开关量或模拟量信号选A编码，传工业以太网选D或X编码，传交流电源选C编码，传特定总线信号按对应编码选。编码与信号类型必须匹配，这是选型的基础；在不确定编码时，应查阅设备手册或向厂家提供对接设备的接口定义，避免凭经验判断。
按电流电压选规格
在编码确定后，还要按实际电流与电压选择芯数与线规。电流越大，需要越粗的导线与越高的载流能力；芯数则要覆盖所需信号数量并预留余量。对于供电与信号混合传输的场景，应确认各针脚的额定电流与定义，避免超载使用。
屏蔽与防护要求
在有电磁干扰的场景（如变频器附近、以太网传输），应选用带屏蔽的M12连接器与电缆，并确保屏蔽层可靠接地；D编码、X编码通常要求屏蔽以保证信号完整性。防护方面，户外或潮湿环境应选用IP67及以上等级，确保长期稳定运行。
常见误选与规避
在实际采购与备件中，M12连接器最容易出现的误选集中在编码与屏蔽两点。这两点从外观上往往不易分辨，一旦装错，后果却不小，下面分别说明并给出规避方法。
D编码与A编码混用
最常见的误选是把D编码接头当作普通A编码接头使用。两者芯数可能相同，但键位与针脚定义不同，混用会插不进去或信号错乱。采购与备件时务必核对编码标识，避免因外观相似而发错货、装错件。
屏蔽与非屏蔽混用
在以太网或模拟信号应用中，若用非屏蔽连接器替代屏蔽连接器，可能因干扰导致丢包、跳变或测量误差。对于变频器、伺服驱动等强干扰环境，或以太网、模拟量传输场景，应统一选用屏蔽规格，并确保线缆屏蔽与连接器屏蔽层连续，接地符合现场规范。屏蔽层一旦中断或形成地环路，抗干扰效果会大打折扣。
线缆与接头形式的匹配
除编码与屏蔽外，线缆与接头形式也常被忽略。直头与弯头决定安装空间与走线方向，选错可能导致装配后干涉；线缆长度与材质影响压降与柔韧性，运动场合应选柔性电缆；接头形式（现场可接线、注塑成型或预铸）决定现场能否自行接线，需要现场调整的场合应选可接线式。把这些与实际安装条件对齐，才能避免“型号对、但装不上”的尴尬。
常见问题解答
问：M12连接器A编码和D编码能互插吗？
答：不能。两者键位与针脚定义不同，强行插接会插不进或导致信号错乱，必须按用途选用对应编码。
问：传输工业以太网该选哪种编码？
答：100Mbps选D编码，千兆选X编码，并建议选用带屏蔽的连接器与电缆，保证信号完整性。
问：怎么判断该用几芯的M12连接器？
答：按实际需要的信号数量确定芯数并预留余量，同时确认各针脚额定电流，供电与信号混合传输时尤其要注意。
问：M12连接器的防护等级一般是多少？
答：常见为IP67，适合潮湿与户外环境；更高要求的场合可评估更高防护等级，具体按使用环境确认。
问：屏蔽电缆一定要接地吗？
答：要。屏蔽层需可靠接地才能发挥抗干扰作用，安装时应遵循现场接地规范，避免形成地环路。
问：科迎法能提供哪些M12连接器？
答：可提供M12连接器M12插座、M12双头电缆连接器、M12分线盒等多个系列，支持定制线长与接头形式。

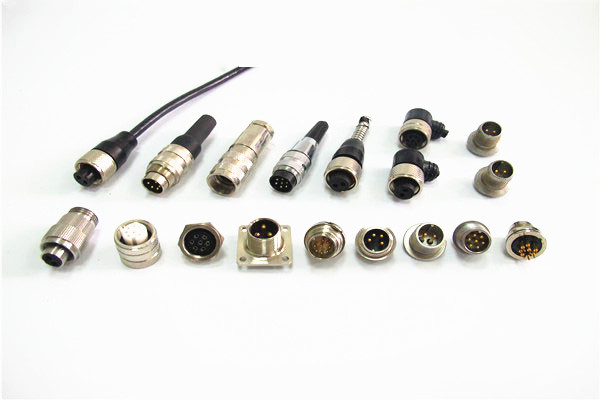

结语：编码是M12连接器选型中最关键却最易被忽略的参数，选对编码才能保证信号正确、连接安全。科迎法电气提供A、D、X等编码的M12防水连接器与插座，全系列见产品中心，欢迎按信号类型咨询选型。
