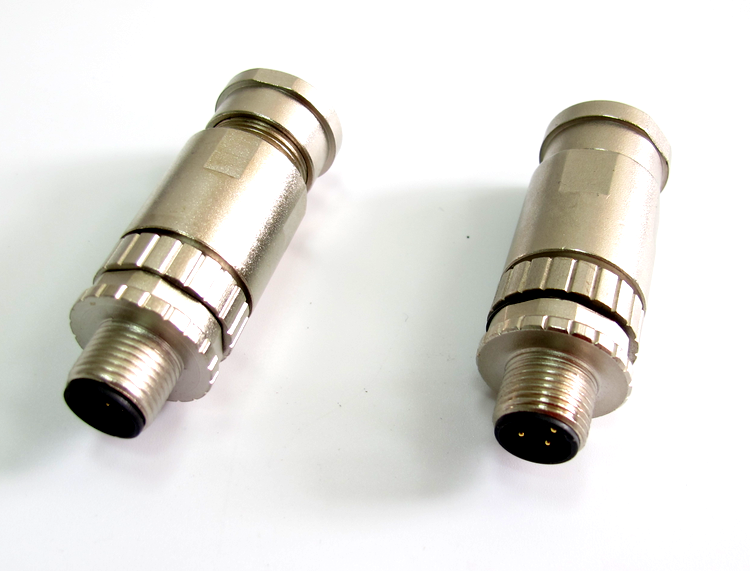

设备上的传感器一多，线缆数量就成倍增长：每只传感器一根线，拖链里很快塞满，接线端子排也跟着膨胀。把多路信号集中到一只连接器里，是控制柜小型化的常见做法，M12连接器的8芯与12芯规格正是为此准备的。但芯数一多，针脚更密、线径更细，选型与施工的容错空间反而更小。上海科迎法电气提供M12连接器、M12插座与I/O总线分线盒等配套产品，本文把多芯M12的适用场景、参数与施工要点讲清楚。
多芯M12的应用场景
先判断该不该用多芯，再谈选几芯，顺序错了后面的工作都是返工。
与4芯的区别
4芯M12长期用于单只传感器的供电加信号，结构成熟、线径充裕；8芯与12芯把更多回路塞进同一壳体，适合成组信号进出设备。芯数增加后，单针允许的线径变小，载流能力下降，供电回路需要单独核算。选型时应把“信号集中”与“动力集中”分开考虑，不要让大电流回路挤占细针。M12连接器全系列可查看M12连接器栏目。
集中布线的收益
多芯连接器把多根线缆合并成一根，拖链占用空间、接头数量与故障点都随之减少。设备面板开孔变少，防护设计更容易统一。维护时拔一只连接器就能断开整组信号，便于分段排查。收益的前提是接线定义清晰、标识规范，否则一根多芯线出问题，排查范围反而更大。线缆合并后，拖链占用与弯曲半径更容易保证，断线故障也会减少；但分支处应使用分线盒而不是简单绞接，绞接点容易进水松脱，后期排查也找不到节点。编码标识应耐磨，印刷字样长期擦拭后会模糊。
编码与防误插
M12有A、B、D、X等多种编码，编码决定了针脚用途与插合兼容性。多芯产品尤其要确认编码，A编码多用于传感器与信号，D、X编码用于工业以太网。不同编码不能互插，强行接触会损伤针脚。同一设备上使用多种编码时，应在壳体与线缆上做醒目标识，降低误插概率。插合前应目视确认针脚无弯曲，带键位结构的产品更不易插错。
结构与针脚排列
芯数越多，针脚越密，结构细节对可靠性的影响越明显。
针脚数量与排列
8芯与12芯在有限的壳体内按环形或矩阵排列，针距小，焊接与压接难度上升。选型时应索取针脚排列图，确认针号与定义，不能凭“第几针”口头描述。不同厂家的排列可能不同，混用时极易接错。端子形式分焊接、压接与PCB插针，应按批量与工艺选择。针脚越密，焊接时连锡风险越高，建议使用带定位的工装与细尖烙铁；压接则应逐针确认插入到位，退针往往在插合时才暴露。
屏蔽与接地
多芯线缆常带整体屏蔽，用于抑制变频器与伺服带来的干扰。屏蔽层应在连接器壳体处360度连接或按指定针位接地，不能简单拧成一股压在螺钉下。屏蔽与接地处理不当，会让信号误码率上升。带屏蔽的型号应确认壳体导通电阻，必要时实测。屏蔽层与壳体之间的接触电阻也应实测，氧化或漆层会让屏蔽形同虚设。
壳体与锁紧
壳体常见金属与塑料，金属壳体强度高、屏蔽好，适合振动与强干扰场合；塑料壳体轻、绝缘好、成本低。M12螺纹锁紧应拧到位，振动设备建议加防松措施。弯式壳体适合空间受限的布线，但线缆根部应有应力释放，避免长期弯折导致护套开裂。锁紧后应轻拉线缆确认不松动，强振动工况建议按周期复紧。
电气参数
多芯连接器的短板往往在载流与温升，参数核对不能只看单针标称值。
额定电压与电流
不同芯数与编码的额定值不同，8芯与12芯的单针载流通常低于4芯。应按回路实际电流选择并留余量，供电针与信号针分别核算。多针同时通电时，整只连接器的温升高于单针测试值，密集布线时应按同时载流的针数评估，不能简单相加。多路同时满载时，应按最不利组合核算，而不是取平均值。供电与信号共用一只连接器时，应在图纸上标明针位用途，便于后期扩容。
接触电阻与温升
接触电阻取决于针脚材料、镀层与插合精度。镀金抗氧化，适合弱信号；镀银导电好，适合较大电流。接触电阻增大后，发热集中在针脚，长期运行会加速镀层老化。批量使用前应抽测接触电阻，并在满载条件下观察温升，确认没有异常热点。温升测试应在封闭或近似实际安装条件下进行，裸测数据偏乐观。
线径与截面积
多芯连接器对线径有明确范围，过粗压不进端子，过细则压接不实。8芯与12芯线缆的外径还要与格兰头、尾夹匹配，否则防护从入口失效。选线时应同时满足载流、弯曲半径与屏蔽要求，不能只为穿线方便选细线。剥线长度按端子说明控制，过长会露铜，过短会压到绝缘层。拖链内多根线缆并行时散热变差，选线应适当放大截面积。线缆外皮过硬时弯曲半径变大，拖链内易受挤压，选型前应索取弯曲试验数据。
选型与配套
连接器不是孤立件，插座、分线盒与线缆要一起定。
按信号数量选芯
先统计回路数量，再留10%到20%的备用芯，避免后期增加点位就换整条线。芯数不要盲目求多：芯数越多，线径越细、施工越难、成本越高。若信号集中在同一个区域，可用一只多芯连接器；若分布分散，用分线盒更合理。备用芯应均匀分布在不同针位，避免全部集中在同一侧造成布线拥挤。
与分线盒配套
现场常见做法是主干用一根多芯线进柜，现场再用分线盒把信号拆成多路M12接口。这样既减少主干线缆，又保留单点更换的便利。M12 I/O总线分线盒适合成组传感器的汇集，选型时确认端口数、编码与主干接口是否匹配，避免主干与分支各用一套标准。
线缆与插座
面板侧需要固定接口时，应选与插头同编码、同芯数的M12插座。线缆应按拖链、耐油、耐弯折等实际工况选择，不能只看价格。插头与插座最好成套采购，互配性有保障。备件应同型号同批次，减少现场混用。插座与插头的针镀层应一致，混用不同镀层会加速电化学腐蚀。
安装与维护
多芯连接的故障，多半出在施工细节，而不是产品本身。
焊接与压接
焊接要控制温度与时间，避免烫伤塑料本体与相邻绝缘；焊后清理助焊剂，逐针做通断。压接效率高、一致性好，但需专用工具与拉力抽检，压接不良外观难以发现。多芯线应逐针编号，套好热缩管再焊，避免返工。焊点应饱满有光泽，发暗或拉尖说明温度或助焊剂不合适。助焊剂残留会吸潮，长期使用可能出现绝缘下降。
扭矩与密封
插座安装应使用定扭矩工具，对角均匀拧紧，防止密封圈受力不均。插头拧紧到位后再通电，未到位时防护与接触都不可靠。线缆入口的格兰头要与外径匹配，多余进线口封堵。设备长期冲洗时，应定期检查密封圈有无硬化。密封圈安装前可涂少量相容润滑脂，减少拧紧时的扭曲。
故障排查
信号异常时先确认是单路还是整组：单路多为针脚或线缆问题，整组则可能是主干、编码或供电异常。排查时用万用表逐针测通断，再查屏蔽与接地。更换连接器前应记录原接线定义，避免新件接错。排查前先断电挂牌，多芯线误碰相邻针脚可能损坏设备。更换备件后应做整组信号验证，确认屏蔽与接地一并恢复。更多规格与配套件见M12连接器系列产品。
常见问题解答
问：8芯和12芯怎么选？
答：按回路数量加备用芯确定，芯数越多单针线径越细，载流能力越低。
问：多芯M12能走动力吗？
答：可以，但要单独核算供电针的载流与温升，不能按信号针的标准估算。
问：不同编码能互插吗？
答：不能。编码不同针脚用途不同，强行插合会损坏针脚。
问：屏蔽层怎么接？
答：应在壳体处可靠连接或按指定针位接地，不能简单拧成一股。
问：主干用多芯线还是分线盒？
答：信号集中且距离近可用多芯线，分布分散时用分线盒更便于维护。
问：接触电阻变大会有什么表现？
答：局部发热、信号波动，长期会加速镀层老化，应抽测并观察温升。
结语
多芯M12的价值在减少线缆与接头，代价是施工容错更小。科迎法电气位于上海松江，提供M12连接器、插座与分线盒配套方案，欢迎按回路数量与安装空间咨询。
