在工业自动化系统中，设备与设备之间、传感器与分线盒之间、控制器与执行器之间经常需要通过电缆连接。传统方式是使用单头连接器加普通电缆现场接线，存在接线工作量大、防水不可靠、品质不稳定等问题。M12双头电缆连接器（又称M12双头线、M12双端电缆）是两端均已预制好M12连接器的一体式电缆，即插即用，无需现场接线，是工业设备互联的高效可靠方案。上海科迎法电气作为上海本土专业的工业连接器和电缆制造商，本文将为您详细介绍M12双头电缆连接器的选型要点和应用场景。
M12双头电缆连接器选型_设备互联方案
一、M12双头电缆连接器概述

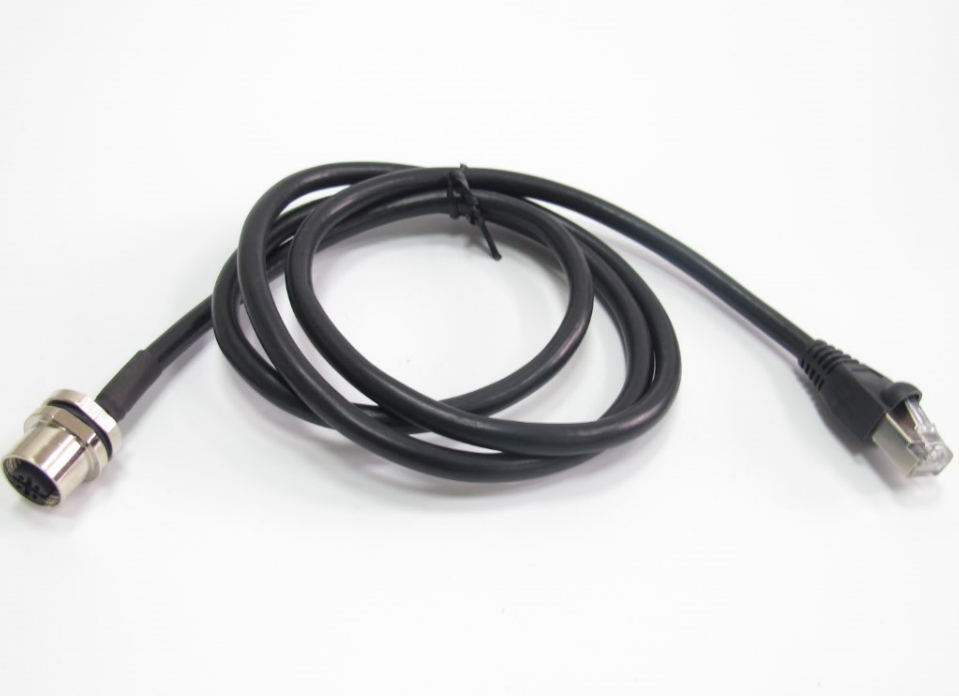

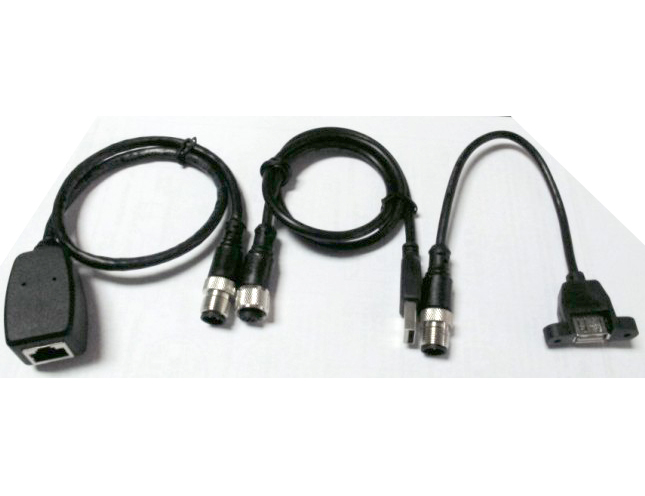

M12双头电缆连接器是两端均已安装好M12连接器的预制电缆组件，一端插入设备插座，另一端插入另一设备或传感器，实现即插即用的电气连接。电缆中间无断点，连接器和电缆在工厂内专业压接和注塑成型，防水性能和电气性能都有保障。
上海科迎法电气生产的M12双头电缆连接器系列产品涵盖直头/弯头、针型/孔型、各种芯数和电缆长度，IP67高防护等级，广泛应用于工业自动化设备之间的信号和电源连接。产品辐射长三角及全国市场，常用规格常备现货。
二、M12双头电缆连接器的主要分类
1. 按性别组合分类：
公母双头线（一公一母型）：一端是针型（公头），另一端是孔型（母头），是最常见的类型，用于连接一个设备插座和一个设备/传感器。
双公双头线（双公型）：两端都是针型（公头），用于连接两个孔型插座。
双母双头线（双母型）：两端都是孔型（母头），用于连接两个针型连接器。
选用时需要根据两端的接口性别来确定。通常设备端是孔型插座，传感器端也是孔型插座，那么双头线两端都需要是针型（双公型）。选型前最好确认两端的接口类型。
2. 按端头结构分类：
直头双头线：两端都是直头连接器，电缆直线引出。适用于直线布线和空间充足的场合，是最常见的结构。
弯头双头线：两端都是弯头连接器，电缆90°弯出。适用于空间受限的安装场合，减少弯曲半径要求。常用于传感器安装紧凑的设备。
一弯一直双头线：一端直头一端弯头，适用于一端空间充足、另一端空间受限的不对称安装场合。
3. 按芯数分类：
M12双头线有3芯、4芯、5芯、8芯、12芯等多种芯数。4芯和5芯是最常用的规格（传感器信号+电源），8芯用于工业以太网，12芯用于多信号传输。两端芯数必须一致。
4. 按编码类型分类：
A编码：最通用，用于传感器、执行器信号和电源连接，3-5芯为主。
D编码：用于工业以太网（PROFINET、EtherNet/IP等），4芯。
X编码：用于千兆以太网，8芯，支持高速数据传输。
两端编码类型必须一致。
5. 按电缆材质分类：
PVC电缆：经济通用，适用于一般工业环境，柔软度好。
PUR电缆：耐油、耐磨、耐化学腐蚀，适用于有油污、摩擦、化学物质的恶劣环境。机床、包装机械等推荐使用PUR电缆。
橡胶电缆：耐高低温性能好，柔软度高，适用于极端温度环境或需要频繁移动的场合。
对绞屏蔽电缆：信号传输用，线芯对绞并带屏蔽层，减少电磁干扰，适用于工业以太网和敏感信号传输。
6. 按电缆长度分类：
标准长度：常见的标准长度有0.5m、1m、1.5m、2m、3m、5m等。
定制长度：可根据客户需求定制任意长度，满足特殊布线需求。
三、M12双头线与现场接线的对比
| 对比项 | M12 双头电缆连接器 | 现场接线方式 |
|---|---|---|
| 安装效率 | 即插即用，秒级安装 | 需要剥线、压接、拧螺丝，耗时 5-10 分钟 / 根 |
| 防水性能 | 工厂注塑成型，IP67 有保障 | 取决于现场工艺，防水不可靠 |
| 品质一致性 | 工厂批量生产，品质一致 | 受现场人员技能影响，品质不稳定 |
| 维护方便 | 拔插更换，秒级完成 | 需要重新接线，耗时较长 |
| 成本 | 单价较高 | 单价较低但人工成本高 |
| 灵活性 | 长度固定，不灵活 | 长度现场确定，灵活 |
总体而言，M12双头电缆连接器在安装效率、防水可靠性、品质一致性和维护方便性方面具有显著优势，是工业自动化布线的首选方案。
四、选型要点
1. 两端性别：确认两端的接口类型（针/孔），选择性别匹配的双头线。最常见的配置是公母双头线（一公一母）。
2. 端头结构：根据安装空间选择直头、弯头或一弯一直。
3. 芯数与编码：根据传输需求选择。传感器信号选A编码4针/5针，工业以太网选D编码或X编码。
4. 电缆材质：根据使用环境选择。一般环境选PVC，有油污/摩擦选PUR，极端温度选橡胶，信号传输选对绞屏蔽。
5. 电缆长度：测量实际布线距离，加上适当裕量选择标准长度。特殊长度可定制。
6. 防护等级：确认需要IP67及以上防护等级。上海科迎法电气的M12双头线均达到IP67。
7. 屏蔽需求：信号传输应用选择带屏蔽的电缆和全金属连接器，确保电磁兼容性。
8. 认证要求：根据应用需求确认是否需要CE、UL等认证。工业以太网应用可能需要特定认证。
五、典型应用场景
传感器到分线盒连接：传感器端通过M12双头线连接到M12 I/O总线分线盒，是最常见的应用方式。根据传感器数量准备对应数量的双头线。
设备模块互联：设备各功能模块之间通过M12双头线连接，实现模块化设计和快速组装。
工业以太网连接：使用D编码或X编码的M12双头屏蔽线连接PROFINET设备，是工业以太网的标准连接方案。
控制器到执行器连接：PLC输出到电磁阀、指示灯等执行器通过M12双头线连接。
设备扩展连接：设备需要增加传感器或执行器时，使用M12双头线快速扩展，无需重新布线。
六、常见问题解答
Q1：M12双头线选一公一母还是双公？
A：这取决于两端的接口类型。如果一端是孔型插座（母）、另一端是针型插座（公），选一公一母型；如果两端都是孔型插座，选双公型；如果两端都是针型连接器，选双母型。选型前务必确认两端的接口性别。上海科迎法电气的M12双头线有各种性别组合可选。
Q2：M12双头线的电缆材质选PVC还是PUR？
A：根据使用环境选择。PVC经济通用，适合一般工业环境；PUR耐油耐磨耐化学腐蚀，适合有油污、摩擦、化学物质的恶劣环境（如机床、包装机械）；橡胶耐高低温，适合极端温度环境。如果不确定，建议选PUR，适用范围更广。
Q3：M12双头线最长可以做到多长？
A：M12双头电缆连接器的长度可以定制。标准长度通常到5m，定制长度可达10m、20m甚至更长。但过长的电缆会增加信号衰减和成本，建议根据实际布线距离选择，加上0.5m左右的裕量。工业以太网应用建议单根不超过100m。
Q4：上海地区M12双头线有现货吗？
A：上海科迎法电气常备M12双头线常用规格现货，包括一公一母型、4针/5针、PVC/PUR电缆、0.5m-5m标准长度等。上海地区当天发货次日到达，长三角1-2天到达。特殊规格（非标准长度、特殊编码、特殊电缆材质）支持定制，交期根据数量确定。
Q5：M12双头线可以室外使用吗？
A：可以。上海科迎法电气的M12双头线达到IP67防护等级，一般户外淋雨环境可以可靠使用。但需要注意：1）PUR电缆比PVC更适合户外使用，耐候性更好；2）长期户外暴晒可能导致电缆外皮老化，建议选用抗UV电缆；3）连接器接口要正确插合并锁紧。
Q6：M12双头线的弯曲半径有什么要求？
A：电缆弯曲半径不能小于规定最小值，否则会损伤内部导线和屏蔽层。一般规则是弯曲半径不小于电缆外径的5-10倍。弯头连接器可以减少电缆弯曲需求，适合空间紧凑的场合。安装时应避免电缆过度弯折或被设备挤压。
结语
M12双头电缆连接器以其即插即用、防水可靠、品质稳定和维护方便的优势，成为工业自动化设备互联的首选方案。选择性别匹配、端头结构合适、电缆材质适配的M12双头线，能够大幅提高布线效率和系统可靠性。上海科迎法电气致力于为客户提供高品质的M12双头电缆连接器产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
