在工业自动化设备中，M12插座是安装在设备面板或PCB板上的固定接口，用于与外部M12电缆连接器配对，实现设备与外部传感器、执行器或控制系统的电气连接。M12插座虽然不如电缆连接器那样引人注目，但作为设备端的固定接口，其选型直接影响设备防护等级和连接可靠性。选错插座规格、安装方式或防护等级，可能导致设备防护失效或连接不稳。上海科迎法电气作为上海本土专业的工业连接器制造商，本文将为您详细介绍M12插座的分类、选型要点和安装注意事项。
M12插座选型_面板安装连接方案
一、M12插座概述
M12插座是M12连接器系统的固定端，通常安装在设备外壳、面板或PCB板上，与M12电缆连接器（插头）配对使用。与电缆连接器不同，插座固定在设备上不动，电缆连接器插入插座实现连接，拔出实现断开。

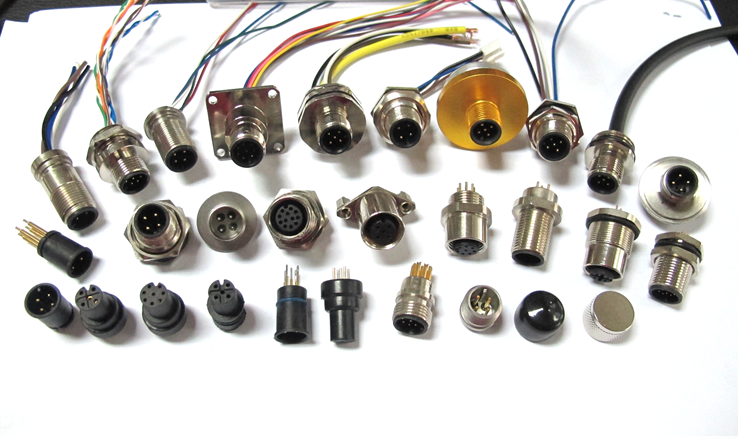

上海科迎法电气生产的M12插座系列产品涵盖面板安装型、法兰安装型、PCB板安装型、板后安装型等多种安装方式，有针型（公针）和孔型（母针）两种性别，4针、5针、8针等多种芯数，IP67高防护等级，广泛应用于工业自动化设备、传感器、仪器仪表等领域。产品辐射长三角及全国市场。
二、M12插座的主要分类
1. 按安装方式分类：
M12面板安装插座（正面安装型）：从设备面板正面安装，插座穿过面板孔，用螺母从正面或背面锁紧。这是最常见的安装方式，安装简便，适用于面板厚度1-5mm的场合。上海科迎法电气的面板安装M12插座有多种螺纹规格和面板开孔尺寸可选。
M12法兰安装插座：带有安装法兰盘，通过螺丝将法兰固定在面板上，连接更牢固，抗振动性能更好。适用于振动较大的设备或需要更可靠固定的场合。
M12 PCB板安装插座：直接焊接在PCB电路板上，省去了面板到电路板的接线步骤。有直针（DIP）和弯针（SMT）两种焊接方式。适用于空间紧凑、批量生产的设备。
M12板后安装插座（背面安装型）：从设备面板背面安装，插座从面板前方穿出，正面看不到安装螺母，外观更整洁。适用于对外观有要求的设备面板。
M12电缆引出型插座：插座后端引出电缆，通过电缆连接到内部电路，不需要在面板内部接线。适用于面板内部空间小、不方便接线的场合。
2. 按性别分类：
针型插座（公针）：插座的接触件是针状（公针），与之配对的电缆连接器必须是孔型（母孔）。这是最常见的配置方式。
孔型插座（母孔）：插座的接触件是孔状（母孔），与之配对的电缆连接器必须是针型（公针）。
选用时需要注意：插座的性别要与配对的电缆连接器相反才能配对使用。
3. 按芯数分类：
M12插座有3针、4针、5针、8针、12针等多种芯数，根据传输信号或电源的需要选择。4针和5针是最常用的规格，8针用于工业以太网，12针用于多信号传输。
4. 按编码类型分类：
A编码：最通用，用于传感器、执行器信号和电源连接。
D编码：用于工业以太网（PROFINET、EtherNet/IP等），4针。
X编码：用于千兆以太网，8针，支持高速数据传输。
5. 按防护等级分类：
IP65：防尘防水喷溅，适用于一般工业环境。
IP67：防尘防水浸入（可短时间浸水），适用于潮湿多尘环境。
IP68：可长期浸水，适用于特殊环境。上海科迎法电气的M12插座均达到IP67及以上防护等级。
三、选型要点
1. 安装方式：根据设备面板结构选择。标准面板选面板安装型，振动大的选法兰安装型，批量生产选PCB板安装型，外观要求高的选板后安装型。
2. 性别选择：确认配对的电缆连接器是针型还是孔型，选择相反性别的插座。通常设备端用孔型插座（母孔），电缆端用针型连接器（公针），但这不是绝对的，具体看设备设计。
3. 芯数与编码：根据传输需求选择。信号传输选A编码4针/5针，工业以太网选D编码或X编码。
4. 防护等级：根据安装环境选择。户外或潮湿环境选IP67及以上，一般环境IP65也可。注意：插座的防护等级是在与配对连接器正确插合后的防护等级，未插合时空口需要加防护盖。
5. 面板开孔尺寸：不同型号的M12插座面板开孔尺寸可能不同（通常为16mm或22mm），确认设备面板开孔与插座匹配。
6. 接线方式：PCB焊接型不需要接线，其他类型需要确认接线方式——螺钉端子接线、焊接接线或电缆引出。上海科迎法电气的插座有多种接线方式可选。
7. 材质要求：外壳有金属和塑料两种。金属外壳屏蔽性能好、机械强度高，塑料外壳轻便经济。根据环境要求选择。
8. 屏蔽需求：信号传输应用选择带屏蔽的插座，全金属外壳插座屏蔽效果更佳。
四、安装注意事项
1. 面板开孔：严格按照插座规格书要求的开孔尺寸和公差进行开孔，孔太大密封不好，孔太小装不进去。
2. 密封垫圈：安装时确认密封垫圈正确放置，不要遗漏或装反，否则防水性能下降。
3. 锁紧力矩：面板安装型用螺母锁紧时，使用合适的力矩，不要过紧或过松。建议使用力矩扳手。
4. 接线工艺：需要现场接线的插座，接线时注意线号对应，焊接的要确保焊点牢固无短路，螺钉接线的要确保螺钉拧紧。
5. 屏蔽接地：带屏蔽的插座，屏蔽层要可靠接地，否则屏蔽效果大打折扣。
6. 检查：安装完成后检查插座是否牢固、密封是否到位、接线是否正确，再进行后续安装。
五、常见问题解答
Q1：M12插座选针型还是孔型？
A：这取决于配对的电缆连接器性别。如果电缆连接器是针型（公针），插座选孔型（母孔）；反之亦然。通常设备端用孔型插座，电缆端用针型连接器，但这不是绝对的，具体看设备设计。选用前最好画好连接示意图确认性别匹配。上海科迎法电气的M12插座针型和孔型都有供应。
Q2：M12面板安装插座和PCB板安装插座有什么区别？
A：面板安装插座安装在设备面板上，通过电缆或端子连接到内部电路，安装灵活但需要额外接线；PCB板安装插座直接焊接在电路板上，省去了接线步骤，适合批量生产但安装位置受PCB布局限制。根据设备结构和生产方式选择。
Q3：M12插座的IP67防护等级是未插合时还是插合后的？
A：IP67防护等级是在与配对连接器正确插合后达到的。未插合时，插座的接口部分暴露在外，不具备防水性能。因此，未使用的插座接口应加防护盖，以保持防护等级。上海科迎法电气的M12插座可配套提供防护盖。
Q4：M12插座的屏蔽效果怎么保证？
A：屏蔽效果取决于三个方面：1）插座外壳材质，全金属外壳屏蔽效果最好；2）屏蔽环结构，插座内部设有屏蔽环，与配对连接器的屏蔽层接触形成连续屏蔽；3）接地，屏蔽层必须可靠接地。三者缺一不可。上海科迎法电气的全金属M12插座屏蔽效果优异。
Q5：上海地区M12插座有现货吗？
A：上海科迎法电气常备M12插座常用规格现货，包括面板安装型、PCB板安装型、针型和孔型、4针和5针等常用配置。上海地区当天发货次日到达，长三角1-2天到达。特殊规格支持定制。
Q6：M12插座可以和不同品牌的M12连接器配对使用吗？
A：只要符合IEC 61076-2-101标准、编码类型相同、芯数一致，不同品牌的M12插座和连接器通常可以配对使用。但为确保最佳接触性能和防水效果，建议使用同一品牌的配对产品。科迎法电气的M12插座严格按照国际标准生产，兼容性好。
结语
M12插座作为设备端的固定接口，虽然不如电缆连接器那样显眼，但对设备防护等级和连接可靠性有重要影响。选择规格匹配、安装方式合适、防护等级达标的M12插座，能够确保设备的长期稳定运行。上海科迎法电气致力于为客户提供高品质的M12插座产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
