M12连接器注塑线缆和现场组装线缆怎么选？可靠性与成本对比及选型建议

上海科迎法电气技术部在M12连接器技术支持和现场服务中发现，用户在采购M12连接器线缆时经常面临一个选择：是买工厂注塑成型的预制线缆（molded cable assembly），还是买散件自己现场组装（field assembly）？两种方式各有优缺点，选错不仅多花钱，还可能导致密封失效、信号中断、甚至设备停机。本文从密封性能、电气可靠性、安装效率和总拥有成本四个维度对比两种方式，给出不同场景的选型建议。太阳光模拟器等精密测试设备的信号连接也大量使用M12连接器，线缆选择直接影响测试数据质量。

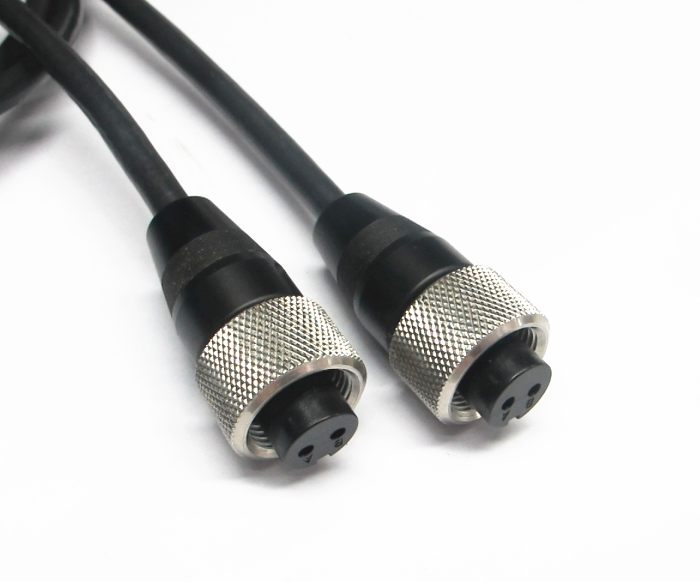

注塑成型线缆（工厂预制线缆）：在工厂内用注塑机将连接器外壳和电缆一体成型。注塑材料通常为PUR（聚氨酯）或PVC（聚氯乙烯），注塑温度180到220摄氏度，注塑压力80到120兆帕。注塑后连接器与电缆形成一体，中间无接缝，密封等级可达IP67/IP68。出厂前100%经过导通测试和绝缘耐压测试。型号示例：KYF12J4WT-L2M-NC（M12针式4芯双头预铸线缆2米）。



现场组装线缆（散件装配）：用户购买M12连接器散件（针式或孔式接触件、外壳、密封圈、锁紧螺母）和电缆，在现场用焊接或压接工具将接触件与电缆芯线连接，然后装入外壳拧紧。密封靠O型圈和电缆密封圈压紧实现，密封等级取决于装配质量，通常可达IP67但不保证IP68。





注塑成型线缆的密封原理：注塑料在高温高压下充满连接器内腔和电缆外径之间的所有缝隙，固化后形成一体化密封。没有可拆卸的密封面，水汽无法从连接器与电缆的界面渗入。注塑密封的可靠性由工艺参数保证（注塑温度、压力、保压时间、冷却速率），不受操作人员技能影响。



现场组装线缆的密封原理：密封依赖三层O型圈——第一层是电缆密封圈（锥形，靠锁紧螺母压紧抱住电缆外径），第二层是连接器对接密封圈（对接时压紧），第三层是接触件与外壳间密封圈。密封效果取决于三点：O型圈规格与电缆外径匹配、锁紧螺母拧紧力矩足够、O型圈无损伤。



密封性能差异：注塑线缆的密封一致性远高于现场组装。在实验室条件下两者都能达到IP67，但实际使用中长期可靠性差异明显。现场组装线缆的电缆密封圈会因温度循环（热胀冷缩）、振动、化学腐蚀而松弛，密封性能随时间下降。注塑线缆无此问题。根据可靠性测试数据，IP67密封在1000小时85摄氏度85%湿度老化后，注塑线缆通过率95%以上，现场组装线缆通过率约70%到80%。（行业公开数据）





接触件连接方式差异：注塑线缆在工厂内用自动焊接机或精密压接钳将芯线与接触件连接，焊接质量由机器参数保证（焊锡量、焊接温度、焊接时间），压接质量由模具精度保证（压接高度、压接宽度）。每根线缆出厂前100%导通测试。现场组装线缆的焊接或压接质量取决于操作人员技能和工具精度——手工焊接的焊锡量不均匀、压接钳的压接力矩波动都会导致接触电阻偏大或虚焊。



接触电阻对比：注塑线缆单芯接触电阻典型值8毫欧，批次一致性偏差小于2毫欧。现场组装线缆单芯接触电阻典型值10到15毫欧，批次一致性偏差5到10毫欧，极端情况下虚焊导致接触电阻大于100毫欧。（科迎法实验室测试数据）



信号完整性对比：高频信号传输（如Profinet、EtherCAT）对接触电阻一致性要求高。接触电阻不一致会导致信号反射，降低通讯距离和可靠性。注塑线缆的接触电阻一致性更好，适合高频通讯。现场组装线缆的接触电阻波动在低频信号（传感器信号、电源传输）中影响不大，但在高频通讯中可能导致丢包。





注塑线缆即插即用——拆包后将两端插头对接到设备面板插座即可，安装时间约1到2分钟每根。现场组装线缆需要剥线、焊接或压接、装入外壳、拧紧锁紧螺母，每根线缆组装时间约8到15分钟（取决于芯数和操作熟练度），还需要准备焊接工具、压接钳、剥线钳等专用工具。



批量安装场景：100根线缆安装，注塑线缆总工时约2到3小时，现场组装线缆总工时约13到25小时。现场组装的人工成本可能抵消散件价格优势。



维修更换场景：现场组装线缆的优势在于可维修——如果某一根芯线断裂，可以拆开外壳重新焊接。注塑线缆一旦损坏只能整根更换。在设备密集、线缆容易损坏的场景（如AGV小车拖链线缆），现场组装线缆的维修便利性有优势。





单根线缆直接成本：以M12 4芯A编码2米线缆为例，注塑线缆采购价约30到50元，现场组装散件（接触件加外壳加密封件）采购价约15到25元，加电缆采购价约5到10元，合计约20到35元。现场组装直接成本低5到15元。



总拥有成本：需要计算三部分——采购成本加安装人工成本加维护更换成本。100根线缆场景：注塑线缆采购约3000到5000元，安装人工约200到300元（2小时），维护更换按5%年损坏率约150到250元/年。现场组装采购约2000到3500元，安装人工约1000到2000元（15小时），维护按10%年损坏率（密封失效率高）约200到350元/年。三年总成本：注塑约4000到6500元，现场组装约5500到9000元。注塑线缆三年总成本反而更低。



关键结论：10根以下少量线缆，现场组装成本优势明显（人工成本占比小）。50根以上批量安装，注塑线缆总成本更低（人工成本占比大）。高频通讯和关键信号回路，无论数量多少都建议用注塑线缆（可靠性要求高）。





推荐使用注塑线缆的场景：Profinet、EtherCAT等工业以太网通讯（高频信号需接触电阻一致性）；户外设备和水下设备（密封可靠性要求高）；产线设备批量布线（人工成本高）；食品饮料和制药行业（需IP69K冲洗，注塑密封更可靠）。



推荐使用现场组装线缆的场景：维修临时替换（需快速可用，等待注塑线缆交期长）；AGV小车和拖链系统（线缆频繁损坏，可维修降成本）；芯数不标准或长度非标（定制注塑成本高、交期长）；实验室和研发测试（需频繁修改接线）。



不推荐现场组装的场景：IP68水下应用（现场组装无法保证IP68）；防爆Ex环境（密封不可靠有安全风险）；医疗设备（可靠性要求极高，不允许手工焊接）。



参考标准：IEC 61076-2-101 M12连接器标准、IEC 60529 IP防护等级、VDE 0627 连接器测试规范





问：注塑线缆和现场组装线缆怎么从外观区分？

答：注塑线缆的连接器外壳与电缆之间是注塑一体化成型，没有可见的螺纹接缝，外壳表面光滑无拆卸痕迹。现场组装线缆的连接器外壳由螺纹锁紧螺母固定，可以看到螺母和密封圈的接缝，用扳手可以拧开拆解。如果不确定，尝试拧动连接器尾部螺母——能拧开的是现场组装型，不能拧开的是注塑型。



问：现场组装M12线缆需要什么工具？

答：三件必备工具。第一，剥线钳——剥去电缆外皮约15到20毫米，露出芯线。第二，焊接工具（焊锡丝和电烙铁）或精密压接钳（M12专用压接模具）——将芯线与接触件焊接或压接。第三，扭矩扳手——拧紧锁紧螺母保证密封圈压紧力矩（M12推荐力矩0.6到0.8牛米）。有条件还可配备导通测试仪，组装后测试每芯通断。



问：注塑线缆能定制非标长度吗？

答：可以。科迎法电气支持注塑线缆长度定制，标准长度0.1米到5米，非标长度最长15米。定制线缆交期约7到10个工作日。建议常用长度（0.5米、1米、2米、3米、5米）备库存，非标长度按需定制。如果是研发测试需要频繁调整长度，建议用现场组装散件临时解决，正式布线时换注塑线缆。



问：M12注塑线缆PUR和PVC外护套怎么选？

答：PUR（聚氨酯）抗拉强度高（大于40兆帕）、耐磨、耐油、耐微生物，适合拖链和户外移动场景，价格较高。PVC（聚氯乙烯）柔软性好、价格低，但耐磨和耐油性差，适合固定布线和无油环境。户外和工业环境选PUR，室内固定布线选PVC。如果环境有液压油或润滑油（如液压支架附近），必须选PUR。



问：100根以上批量布线选注塑还是现场组装？

答：建议注塑。100根注塑线缆采购加安装总成本约3000到5500元（含2小时人工），现场组装约3000到5500元采购加2000元人工（15小时），总成本5000到7500元。注塑不仅成本低，密封和电气一致性也远优于现场组装。只有线缆极易损坏需频繁维修的场景（如AGV拖链）才考虑现场组装。
