上海科迎法电气在M12连接器技术支持中发现，工业现场大量信号干扰问题根源不在设备本身，而在于连接器屏蔽层接地处理不当。M12连接器作为工业自动化最常用的信号连接器，屏蔽层接地质量直接影响信号传输可靠性和EMC性能。很多工程师在接线时把屏蔽层拧成一股随意接在接线端子上，或者干脆不接，导致设备在现场频繁出现通信中断和模拟量波动。本文从EMC工程角度分析M12连接器屏蔽层接地方法和设计要点。
M12连接器屏蔽层接地方法与EMC设计要点解析

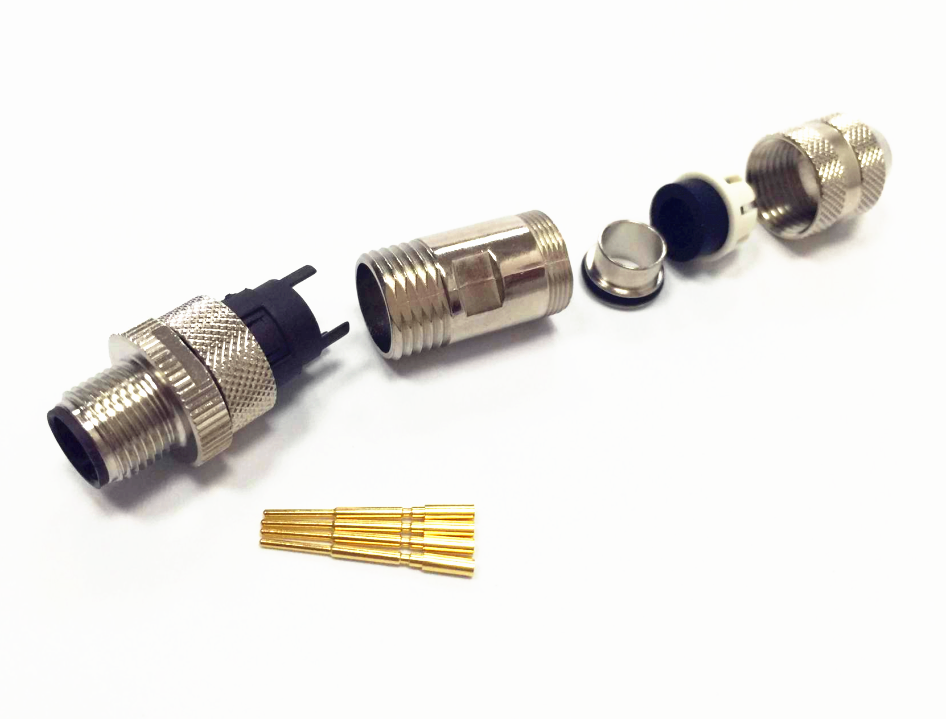

一、M12连接器屏蔽层结构
M12连接器用于工业以太网（PROFINET、EtherCAT）和模拟信号（4到20毫安、0到10伏）传输时，线缆和连接器都需要屏蔽设计。M12屏蔽连接器的屏蔽层结构从内到外包括以下层次。
内导体（信号针脚）：铜合金镀金，传输信号电流。
绝缘体：PBT或LCP工程塑料，介电常数稳定。
屏蔽层：编织铜丝网或铝箔加铜丝。编织铜丝网屏蔽覆盖率通常不低于65%，铝箔屏蔽覆盖率为100%但需要铜丝引流。高质量的M12连接器采用双层屏蔽（内层铝箔外层编织网），屏蔽效果最好。
外壳：黄合金镀镍或不锈钢，金属外壳本身也参与屏蔽。
连接器屏蔽层与线缆屏蔽层之间必须保持360度连续接触。M12连接器尾部出线孔处配有屏蔽层压接环或金属夹爪，将线缆屏蔽层与连接器外壳低阻抗连接。如果这一环节处理不当，屏蔽层出现"缝隙"，干扰信号会从缝隙处耦合到内导体。
二、屏蔽层接地方法
M12连接器屏蔽层接地的核心原则是：屏蔽层与设备金属外壳之间实现低阻抗（小于10毫欧）的360度接触，形成法拉第笼。接地方法分为以下几种。
方法一：通过连接器金属外壳接地。M12连接器金属外壳旋入设备面板的安装螺纹后，外壳与面板之间通过螺纹接触接地。这种方法的接触电阻取决于螺纹精度和拧紧力矩，一般拧紧力矩0.5到0.8牛米时接触电阻小于5毫欧。注意：面板必须做导电处理（裸金属或导电氧化），喷涂绝缘漆的面板会阻断接地路径。
方法二：通过屏蔽层压接环接地。线缆屏蔽层在连接器尾部用压接环压紧，压接环与连接器外壳内壁接触。这种方法不依赖面板螺纹，即使连接器与塑料面板配合也能实现接地。压接环压接时需要使用专用压接钳，确保屏蔽层360度均匀压紧。
方法三：通过接地引线接地。在无法实现360度接触的场景（如柔性线缆需要弯折），可以从屏蔽层引出一根接地线连接到设备接地端子。接地线尽量短（小于50毫米），截面积不小于0.5平方毫米。这种方法在高频段（大于100兆赫兹）效果不如360度接触，因为接地引线存在寄生电感。
方法四：通过DIN导轨接地。M12连接器安装在DIN导轨分配器上时，分配器内部有金属接地排，连接器外壳通过分配器内部弹片接地。注意确认DIN导轨与设备接地端子之间有可靠电气连接。
三、常见EMC问题与排查
问题一：PROFINET通信偶发中断。检查M12连接器屏蔽层是否360度接触，常见原因是线缆屏蔽层在连接器尾部没有压接到位，只接了外壳没接屏蔽层。用万用表测量连接器外壳与线缆屏蔽层之间的直流电阻，应小于0.1欧姆。如果电阻大，重新压接屏蔽层。
问题二：模拟量信号波动。4到20毫安或0到10伏信号波动通常是低频干扰（50赫兹工频或变频器谐波），原因是屏蔽层单端接地形成天线效应。模拟信号线缆屏蔽层应单端接地（在传感器端或接收端任选一端），不要两端都接地。两端接地时如果两端地电位不同，屏蔽层会流过地环路电流产生干扰。
问题三：以太网误码率升高。百兆和千兆以太网在工业环境中受高频干扰影响，常见原因是连接器外壳没有接地或接触不良。用频谱仪在连接器附近扫描干扰频谱，如果在100兆赫兹附近有强干扰，检查变频器输出线缆是否与以太网线缆平行布线（间距应大于100毫米）。
问题四：设备静电放电后死机。ESD通过M12连接器金属外壳耦合到内部电路，原因是外壳与设备外壳之间接触不良或没有接地弹片。增加ESD保护措施：在连接器与电路板之间加TVS二极管阵列，连接器外壳确保接地。
四、屏蔽接地验收标准
M12连接器屏蔽接地验收应包含以下项目。
直流电阻测试。连接器外壳到设备外壳的直流电阻小于10毫欧。测量方法：用四线制微欧表，测试电流100毫安。
屏蔽连续测试。线缆屏蔽层到连接器外壳的直流电阻小于0.1欧姆。测量方法：万用表低阻档或微欧表。
接地连续性测试。整条线缆两端的连接器外壳之间直流电阻小于1欧姆（含线缆屏蔽层电阻）。这条测试验证整条链路的屏蔽连续性。
EMC抗扰度测试。在3伏每米场强的辐射抗扰度测试中（IEC 61000-4-3），通信链路不应出现误码或中断。这是验证屏蔽效果最直接的方法。
五、选型建议
选型时确认以下几点。连接器外壳材质（金属外壳才有屏蔽效果，塑料外壳用于无屏蔽要求场景）。是否有屏蔽层压接环（尾部出线型必须有）。安装面板是否做导电处理。是否需要带接地弹片的法兰安装型。

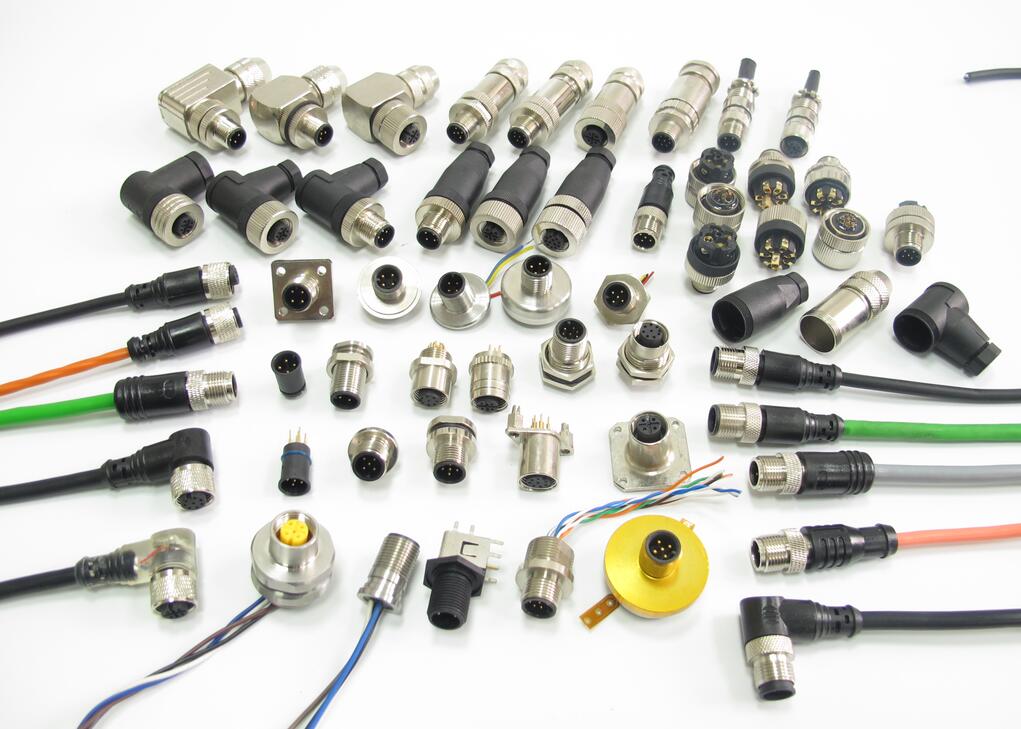

M12连接器选型和安装中的EMC设计需要从系统角度考虑，不是单纯选一个高屏蔽等级的连接器就够了。科迎法电气提供各种屏蔽等级的M12连接器，包括标准型、屏蔽型、高屏蔽双绞线型，可满足不同工业场景的EMC要求。
