上海科迎法电气技术部在M12连接器的研发和销售过程中发现，很多用户对M12连接器的"编码"概念搞不清楚——买回来的M12连接器插不进去，以为是尺寸不对，其实是编码不对。M12连接器的螺纹外径都是12mm，外观看起来差不多，但内部的插针排列方式（编码）不同，不同编码的连接器不能互插。这是故意设计的"防误插"机制——防止不同功能的连接器插错位置。常见的M12编码有A编码、B编码、D编码、X编码、S编码、T编码等，每种编码对应不同的应用场景。本文从用户选型角度出发，详细讲解各编码类型的区别、针脚定义、适用领域以及选型方法。
M12连接器编码选型指南：A/B/D/X编码区别与工业应用方法

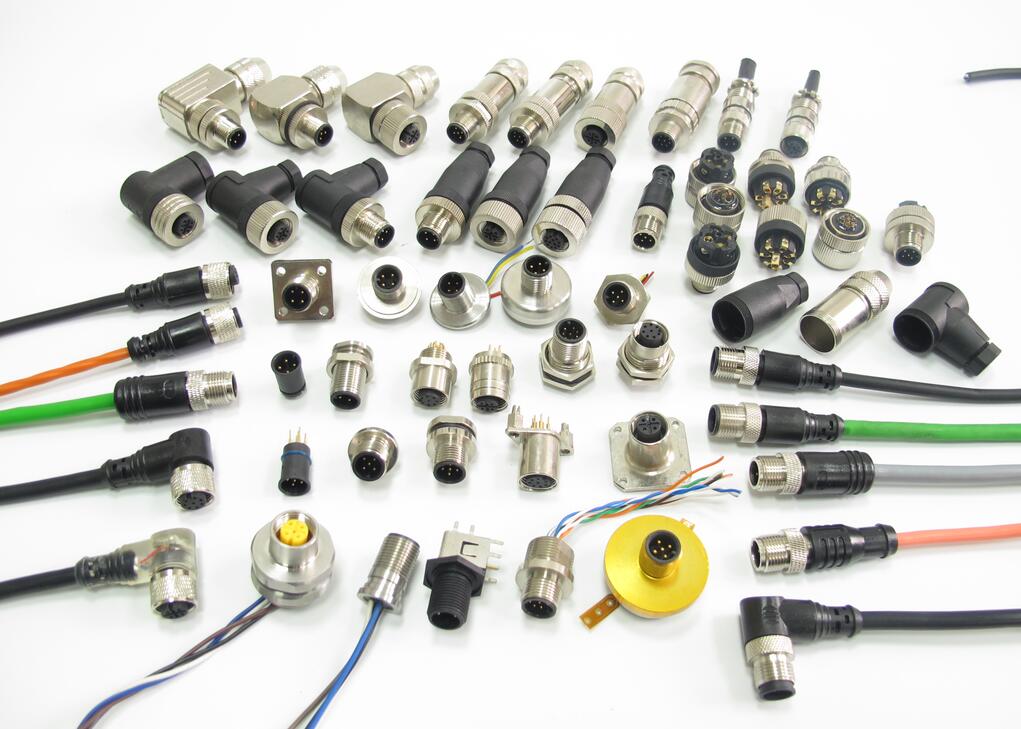

一、什么是M12编码
M12编码（Coding）是指M12连接器内部插针的排列方式和键槽位置的组合。不同编码的M12连接器：
- 螺纹规格相同：都是M12×1（12mm外径，1mm螺距）
- 插针数量可以相同（如都是4针），但排列角度不同
- 键槽位置不同——插头和插座上有定位键（凸起/凹槽），只有相同编码的键槽才能对准插入
这种设计的目的是"防误插"——工业现场有很多M12连接器，分别连接传感器、电源、以太网、总线等不同功能的设备，如果都能互插，很容易插错（如把220V电源插到传感器信号端口，烧坏传感器）。不同编码的连接器物理上插不进去，从结构上防止插错。
简单理解：M12编码就像门锁的钥匙齿形——不同的钥匙（编码）打不开同一把锁（插座），即使钥匙大小一样。
二、A编码（A-coded）
A编码是最通用、最常见的M12编码类型，也是最早出现的M12编码。
特点：
- 插针数量：2针、3针、4针、5针、8针、12针、17针等多种
- 键槽位置：一个键槽（标准位置）
- 通用性：最强——几乎所有M12连接器厂家都支持A编码
- 应用最广泛
典型应用：
- 直流电源（2针或3针，24V DC）
- 模拟量信号（4到20mA、0到10V）
- 开关量信号（NPN/PNP传感器）
- 低速串行通信（RS232、RS485）
- 一般工业信号传输
针脚定义（以常用的4针A编码为例）：
- 针1：电源+（24V DC）
- 针2：输出信号（OUT）
- 针3：电源-（0V/GND）
- 针4：可选（I/O或配置）
注意：A编码没有统一的针脚定义标准——不同厂家、不同应用的针脚定义可能不同。虽然都是A编码4针，但传感器厂家A的针1是电源正，传感器厂家B的针1可能是信号。使用前一定要确认具体产品的针脚定义图。
A编码的优点是通用性强、选择多（针数从2到17都有）、成本低。缺点是没有统一的针脚定义，容易接错线。
三、B编码（B-coded）
B编码主要用于现场总线（Profibus、CANopen、DeviceNet等）。
特点：
- 插针数量：通常5针
- 键槽位置：键槽位置与A编码不同（偏移一定角度）
- 有相对统一的针脚定义（针对总线应用）
典型应用：
- Profibus DP现场总线
- CANopen总线
- DeviceNet总线
- 其他工业现场总线
针脚定义（5针B编码，Profibus/CAN）：
- 针1：电源+（24V DC）
- 针2：总线-（B线/CAN_L）
- 针3：电源-（GND）
- 针4：总线+（A线/CAN_H）
- 针5：屏蔽/接地
B编码的优点是专门针对现场总线优化，有相对统一的针脚定义，不同厂家的B编码连接器可以互换使用。缺点是应用领域窄（主要是总线），针数少（通常只有5针）。
四、D编码（D-coded）
D编码主要用于工业以太网（100Mbps，100BASE-TX）。
特点：
- 插针数量：4针
- 键槽位置：双键槽（两个对称的键）
- 专用于以太网
典型应用：
- PROFINET工业以太网（100Mbps）
- EtherNet/IP
- Modbus TCP
- 其他100Mbps工业以太网协议
- 普通以太网数据传输
针脚定义（4针D编码，以太网）：
- 针1：TX+（发送正）
- 针2：TX-（发送负）
- 针3：RX+（接收正）
- 针4：RX-（接收负）
D编码是专门为工业以太网设计的，4针刚好对应以太网的两对差分线（TX和RX）。双键槽设计确保插头只能以正确方向插入，不会插反。
D编码的优点是专用于100Mbps工业以太网，针脚定义统一，不同厂家产品互通性好。缺点是只有4针，只能传100Mbps以太网（100BASE-TX），不能传1Gbps。

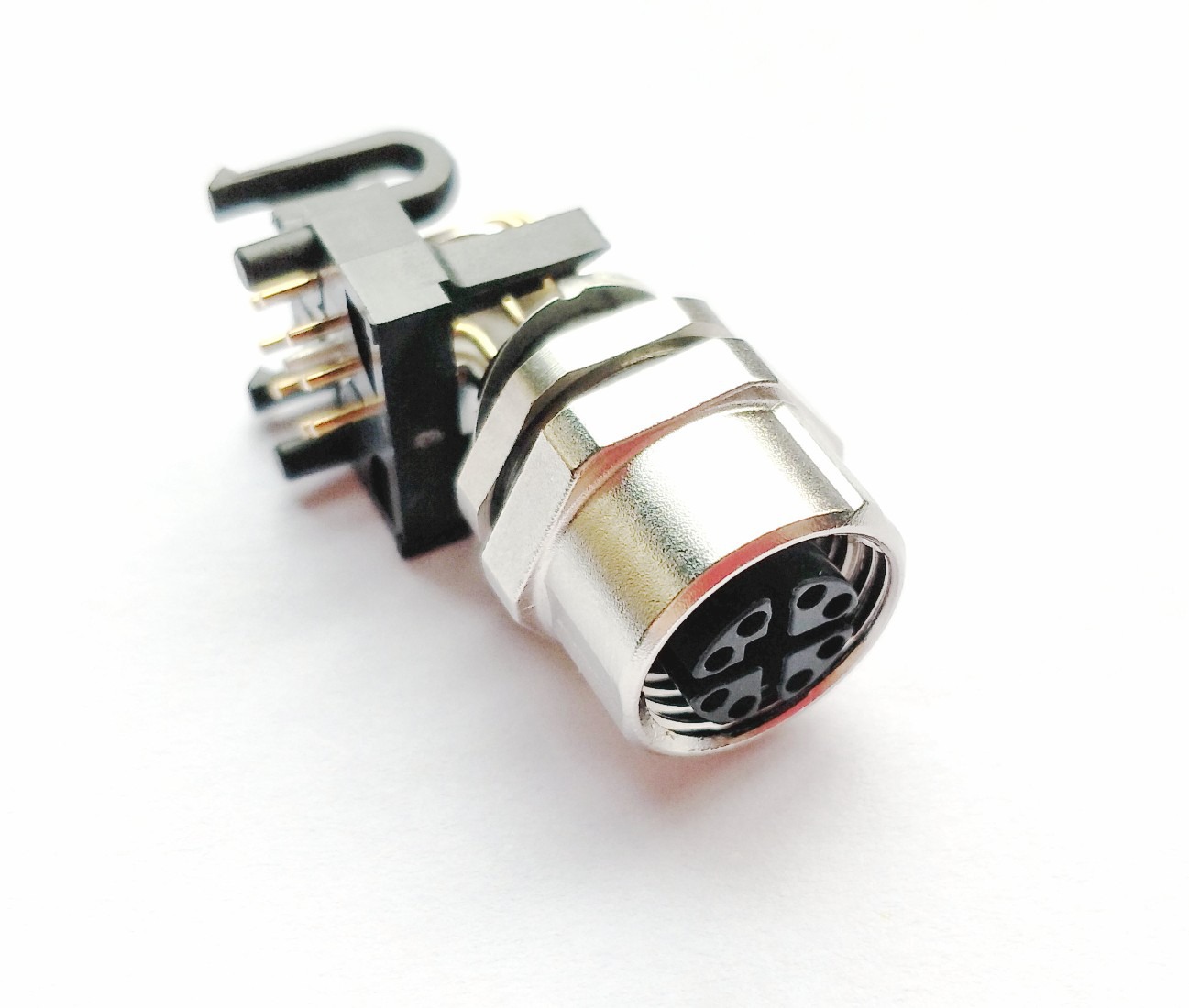

五、X编码（X-coded）
X编码是新一代M12以太网编码，支持千兆以太网（1Gbps）。
特点：
- 插针数量：8针
- 键槽位置：X形键槽（独特的X形设计，因此得名X编码）
- 支持千兆以太网
典型应用：
- 千兆工业以太网（1000BASE-T）
- 高带宽工业相机（千兆网口）
- 高速数据采集
- 需要大带宽的工业设备
- 未来工业以太网升级方向
针脚定义（8针X编码，千兆以太网）：
- 针1：TX+
- 针2：TX-
- 针3：RX+
- 针4：BI_DA+
- 针5：BI_DA-
- 针6：RX-
- 针7：BI_DB+
- 针8：BI_DB-
X编码的8针对应千兆以太网的四对差分线（1000BASE-T需要四对线同时传输），带宽比D编码（4针100Mbps）高10倍。
X编码的优点是支持千兆以太网，带宽大，是未来发展方向。缺点是成本比D编码高，8针连接器和线缆都更贵。如果应用只需要100Mbps，用D编码更经济。
六、其他编码类型
除了最常见的A/B/D/X四种，还有一些专用编码：
S编码（S-coded）——电力传输专用。用于交流电源连接（如230V AC），通常2针加PE接地。键槽位置独特，防止与信号连接器互插。
T编码（T-coded）——电力传输专用。用于直流电源（如24V DC或48V DC大电流），通常4针。键槽位置与S编码不同。
Y编码（Y-coded）——信号+电源混合。同时传输数据信号和电源，8针结构（4针信号+4针电源），一根M12线缆同时解决信号和供电问题，减少布线。
K编码（K-coded）——交流供电。用于交流电机驱动器、变频设备等的电源连接，6针结构。
L编码（L-coded）——直流供电。用于直流电源供电，5针结构，比T编码电流更大。
这些专用编码用得不如A/B/D/X普遍，主要在特定行业（如电力、电机驱动）使用。
七、选型方法
选型步骤：
第一步 确定应用类型。根据用途选对应的编码：
- 传感器信号、开关量、电源 → A编码
- 现场总线（Profibus/CANopen） → B编码
- 100Mbps工业以太网 → D编码
- 1000Mbps工业以太网 → X编码
- 交流电源 → S编码或K编码
- 直流电源 → T编码或L编码
第二步 确定针数。同一编码也有不同针数——A编码从2针到17针都有。根据信号路数选针数——2路信号选4针（留冗余），5路信号选8针。留1到2针备用比较好，方便后期扩展。
第三步 确认针脚定义。即使是同一编码同一针数，不同厂家的针脚定义可能不同（特别是A编码）。选型时一定要看产品的针脚定义图，确认与现有设备的定义一致。
第四步 选插头/插座类型。
- 插头：公头（插针）还是母头（插孔）
- 外形：直头还是弯头（90度）——空间受限选弯头
- 接线方式：注塑线缆（最可靠）、压接接线（现场接线）、焊接接线（需要焊工）
第五步 选防护等级。
- IP65：防尘防水溅，室内干燥环境
- IP67：防尘防短时浸水，大多数工业环境
- IP68：防尘防持续浸水，水下或严重潮湿环境
- IP69K：可承受高温高压水冲洗，食品饮料行业
第六步 选屏蔽类型。
- 非屏蔽（UTP）：成本低，适合电磁干扰小的环境
- 屏蔽（STP/FTP）：抗干扰好，适合电磁环境恶劣的工业现场
工业环境优先选屏蔽型，特别是以太网和总线应用。
八、常见误区
误区一 M12都是通用的。很多人以为"都是M12就能插"，其实不同编码的M12完全插不进去。买之前一定要确认编码类型。
误区二 针数一样就能用。同样是4针M12，A编码、D编码、X编码的插针排列完全不同，不能互插。也不能转接——没有A编码转D编码的转接器（因为针脚定义不对应）。
误区三 编码越高级越好。X编码（千兆）比D编码（百兆）好，但如果应用只需要100Mbps，用X编码就是浪费——成本更高，线缆也更贵。按需选型，够用就行。
误区四 同编码针脚定义一定一样。A编码的针脚定义是不统一的，不同厂家可能不同。即使都是A编码4针，也可能针脚定义不同。使用前一定要查针脚定义图。
参考标准：IEC 61076-2-101电子设备连接器 第2-101部分：圆形连接器 M12型连接器详细规范、IEC 61076-2-109第2-109部分：X编码M12数据连接器、PROFINET安装指南（PI组织）、GB/T 4208外壳防护等级（IP代码）、ISO 9001:2015质量管理体系
常见问题
问：M12的A编码和B编码外观差不多，怎么快速区分？
答：有两个简单方法。方法一——看键槽位置。把连接器正面朝上（插针朝向自己），A编码的键槽在12点钟位置（正上方），B编码的键槽在大约10点钟位置（偏左）。键槽位置不同是最明显的区别。方法二——试插。如果A编码插头能插进去就是A编码，插不进去试试B编码。但试插要注意——不要硬插，感觉到阻力就停，硬插可能把插针弄弯。如果不确定编码类型，最好查产品说明书或问供应商。实际工作中可以用手机拍一下连接器正面，和标准编码图对比，就能快速判断。
问：M12 D编码和X编码都是以太网，有什么区别？
答：核心区别是带宽和针数。D编码是4针，支持100Mbps以太网（100BASE-TX），用两对差分线传输。X编码是8针，支持1000Mbps以太网（1000BASE-T），用四对差分线传输。简单说：D编码=百兆，X编码=千兆。选型建议：如果设备只需要100Mbps（如PROFINET IO设备、普通传感器），选D编码（成本低）；如果需要千兆带宽（如工业相机、视频监控、大数据传输），选X编码；如果考虑未来升级，也可以一步到位选X编码。两者不能互插——D编码是双键槽，X编码是X形键槽，物理上就插不进去。所以选型时要考虑清楚，后期换编码需要换连接器和线缆。
问：M12连接器能转USB或其他接口吗？
答：可以，但需要有源转换器，不能简单转接。M12连接器传输的是工业以太网信号（D编码或X编码），要转USB的话需要"以太网转USB"转换器（一端M12以太网接口，另一端USB接口，内部有转换芯片）。这种转换器是有源设备，需要供电或从USB取电。注意：第一，不是简单的物理转接（线序转换），而是协议转换。第二，转换器的带宽有限——百兆或千兆，根据需要选。第三，工业环境要选工业级转换器（宽温、IP67防护），不要用消费级的。除了USB，也可以转RJ45、光纤等其他接口，原理类似。
问：为什么M12要搞这么多编码？统一成一种不好吗？
答：多编码设计的核心目的是"防误插"。工业现场有很多M12连接器——传感器电源、模拟信号、现场总线、工业以太网、220V电源都用M12。如果所有M12都一样，很容易插错——把220V电源插到传感器信号端口，轻则烧坏传感器，重则引发安全事故。不同编码的连接器物理上不能互插，从结构上防止了插错。这就像家里的电源插头——两相插头和三相插头形状不同，防止插错。M12编码相当于把这个思路细化了——不同功能的连接器不仅针脚定义不同，物理形状也不同，想插都插不进去。虽然对用户来说选型麻烦一点，但从安全角度来说是必要的。
