在工业自动化系统中，现场传感器和执行器数量众多，分布分散，如果采用点对点布线方式，不仅线缆数量庞大、布线成本高，而且维护困难、故障排查难度大。M12 I/O总线分线盒作为现场信号汇集和分配的核心设备，能够将多个传感器/执行器的信号通过一根总线电缆连接到控制器，大幅简化布线结构，降低系统成本，提高可靠性。上海科迎法电气作为上海本土专业的工业连接器和分线盒制造商，本文将为您详细介绍M12 I/O总线分线盒的选型要点和应用方案。
M12 I/O总线分线盒选型与工业布线方案
一、M12 I/O总线分线盒概述

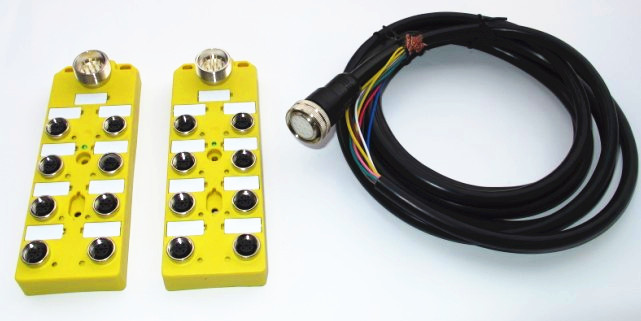

M12 I/O总线分线盒是一种具有多个M12接口、用于工业现场信号汇集和分配的设备。它将多个传感器或执行器的信号通过M12连接器接入分线盒内部，再通过一根总线电缆（如PROFINET、EtherCAT、DeviceNet等）连接到主控系统，实现多路信号的集中传输和管理。
上海科迎法电气生产的M12 I/O总线分线盒系列产品涵盖8路、16路等多种规格，支持PROFINET、EtherNet/IP、IO-Link等多种工业通信协议，具有IP67高防护等级，适用于恶劣工业环境。产品广泛服务于长三角地区汽车制造、电子制造、包装机械、物流输送等行业客户。
二、M12 I/O总线分线盒的核心优势
1. 简化布线：传统点对点布线方式下，每个传感器都需要一根电缆连接到控制柜，线缆数量多、布线复杂。使用分线盒后，多路信号通过一根总线电缆传输，大大减少线缆数量，简化布线施工。
2. 降低成本：减少电缆用量和桥架、线槽等辅材，同时减少控制柜内的接线端子和I/O模块数量，整体系统成本显著降低。
3. 提高可靠性：接线点越少，故障点越少。分线盒采用预接线和模块化设计，减少了现场接线工作量，降低了人为接线错误的概率，提高了系统可靠性。
4. 便于维护：传感器或执行器故障时，只需在现场拔插M12连接器即可更换，无需进入控制柜，维护方便快捷，减少停机时间。
5. 节省控制柜空间：减少了柜内I/O模块和接线端子的数量，节省了宝贵的控制柜空间。
三、M12 I/O总线分线盒的主要类型
1. 按通信协议分类：
PROFINET分线盒：支持PROFINET工业以太网协议，传输速率高，数据量大，适用于中大型自动化系统。上海科迎法电气的PROFINET分线盒支持8路/16路数字量输入输出，传输速率可达100Mbps。
EtherNet/IP分线盒：支持EtherNet/IP协议，广泛应用于罗克韦尔等北美系PLC系统。
IO-Link分线盒：支持IO-Link智能传感器通信协议，能够传输传感器参数、诊断信息等智能数据，适用于智能传感器系统。
DeviceNet分线盒：支持DeviceNet现场总线协议，适用于中小型设备的传感器和执行器连接。
2. 按I/O类型分类：
数字量输入分线盒（DI）：仅支持数字量输入信号，用于连接NPN/PNP型传感器。
数字量输出分线盒（DO）：仅支持数字量输出信号，用于驱动电磁阀、指示灯等执行器。
数字量输入输出混合分线盒（DI/DO）：同时支持输入和输出信号，灵活性更高，是最常用的类型。
模拟量分线盒：支持模拟量信号（4-20mA、0-10V等）的传输，用于连接模拟量传感器。
3. 按通道数量分类：
8路分线盒：8个M12接口，适用于中小型设备和局部区域的信号汇集。
16路分线盒：16个M12接口，适用于大型设备和密集传感器区域。
更多通道：根据客户需求可定制更多通道的分线盒。
4. 按安装方式分类：
面板安装型：通过螺丝固定在设备面板或墙壁上。
导轨安装型：安装在DIN导轨上，适合控制柜内安装。
直接安装型：通过自带的安装支架直接固定在设备上。
四、选型要点
1. 通信协议：根据控制系统的通信协议选择相应协议的分线盒。PROFINET和EtherNet/IP是目前最主流的工业以太网协议。
2. 通道数量：根据现场传感器和执行器的数量选择通道数，建议预留10%-20%的备用通道。8路和16路是最常用的规格。
3. I/O类型：根据连接设备的类型选择DI、DO或DI/DO混合类型。大部分场景下DI/DO混合分线盒更灵活。
4. 传感器类型：确认是NPN型还是PNP型传感器，分线盒需要与之匹配。上海科迎法电气的分线盒部分型号支持NPN/PNP切换。
5. 防护等级：根据安装环境选择。户外或潮湿多尘环境需要IP67及以上防护等级。科迎法的分线盒均达到IP67防护。
6. 供电方式：确认分线盒的供电电压（通常为24V DC）和最大负载电流是否满足要求。
7. 诊断功能：高端分线盒支持通道级诊断功能，能够监测每个通道的状态，便于故障排查和预防性维护。
五、典型应用场景
汽车制造：汽车生产线焊接、涂装、总装等环节有大量传感器和执行器，使用分线盒大幅简化布线，提高系统可靠性。上海汽车产业发达，大量整车厂和零部件企业使用科迎法的分线盒产品。
物流输送：输送线、分拣系统分布范围广，传感器数量多，分线盒方案能够显著减少布线工作量。
包装机械：包装设备传感器密集，空间有限，分线盒的紧凑结构和简化布线优势明显。
3C电子制造：电子制造生产线设备精密，传感器数量多，对可靠性要求高，分线盒方案能够提高系统稳定性。
食品饮料：食品饮料行业卫生要求高，设备需要频繁清洗，高防护等级的分线盒能够适应潮湿环境。
六、常见问题解答
Q1：M12 I/O总线分线盒和普通接线端子有什么区别？
A：普通接线端子只是物理连接，没有通信功能，信号仍然需要一对一传输到控制柜；I/O总线分线盒内置通信模块，能够将多路信号转换为总线信号，通过一根电缆传输，大大减少线缆数量和接线工作量，还支持智能诊断功能。
Q2：PROFINET和IO-Link分线盒有什么区别？
A：PROFINET是工业以太网协议，传输速率高，数据量大，适用于中大型系统的I/O扩展；IO-Link是智能传感器通信协议，主要用于连接智能传感器，传输传感器参数和诊断信息。两者应用场景不同，可根据系统架构选择。上海科迎法电气两种协议的分线盒都有提供。
Q3：8路和16路分线盒怎么选？
A：根据现场传感器和执行器的数量来选择，建议预留10%-20%的备用通道。如果传感器数量在5-6个左右，选8路比较经济；如果数量在12-14个，选16路更合适。数量特别多的区域可以考虑多个分线盒组合使用。
Q4：M12分线盒的IP67防护等级可以水洗吗？
A：IP67表示完全防尘、可短时间浸入1米深水中。对于一般的淋雨、喷溅、设备水洗等场景，IP67完全可以可靠工作。但需要确保所有M12接口都正确插合并锁紧，空口需要使用防尘塞封堵。上海科迎法电气的分线盒均通过IP67认证。
Q5：上海地区购买分线盒有技术支持吗？
A：上海科迎法电气作为上海本地厂家，提供专业的技术支持服务，包括选型指导、方案设计、现场调试等。上海及长三角地区客户可享受上门技术支持，工程师当天即可到达。常用规格备有现货，上海地区当天发货。
Q6：分线盒可以级联使用吗？
A：以太网协议的分线盒通常支持交换机级联功能，可以多个分线盒串联使用，扩展I/O点数。具体支持情况需要看产品型号。建议咨询供应商确认级联能力和最大级联数量。科迎法电气的PROFINET分线盒支持级联扩展。
结语
M12 I/O总线分线盒是工业自动化现场布线的高效解决方案，能够大幅简化布线结构、降低系统成本、提高可靠性、便于维护。选择合适的分线盒产品，对提升自动化系统的整体性能具有重要意义。上海科迎法电气致力于为客户提供高品质的M12 I/O总线分线盒产品和专业的技术服务，上海及长三角地区可预约上门方案设计和样品测试。欢迎联系我们的专业团队。
