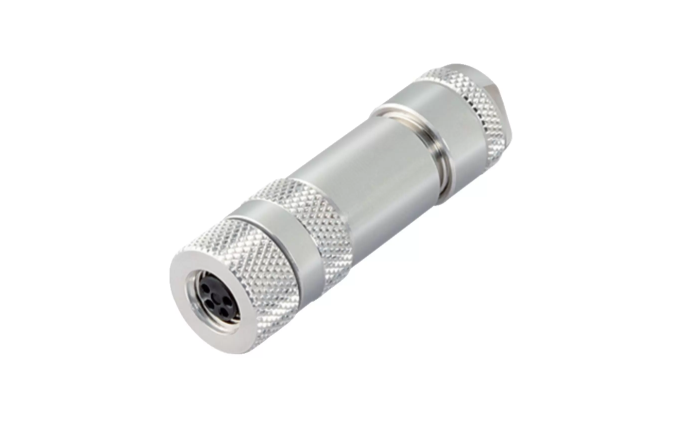

M8全金属屏蔽孔式连接器

M8 全金属屏蔽孔式直头现场自接线连接器是上海科迎法电气自主研发、批量生产的工业级圆形连接器，2006 年推出以来经数千家客户长期使用验证，可替代进口同类产品。产品为 M8×1 螺纹锁紧、孔式（母头）直头结构，全金属外壳，用户可现场接入电缆，以螺丝压紧或焊接完成芯线连接，出线适配 φ4-6mm 电缆，防护等级 IP67，材料符合 ROHS 要求。

产品定位与核心优势

产品定位

在科迎法 M8 孔型系列中，这一型号是“全金属屏蔽 + 现场自接线 + 直头”的组合版本：接口侧为孔式（母头），与针式（公头）插头配对；壳体侧为全金属，电缆屏蔽层可与外壳直接连通。与塑料外壳或非屏蔽型号相比，它更适合布置在变频器、伺服驱动器等干扰源附近，作为传感器信号与设备控制回路的入口。

核心优势

核心优势集中在四点：全金属外壳形成 360° 连续屏蔽，既抑制外部干扰进入，也防止内部信号外泄；螺丝压紧式接线可按现场长度裁缆，省去预制电缆的库存与等货周期；孔式直头符合行业标准接口，A 型编码为标准、B 型可选，避免误插；IP67 防护与 -25℃~+85℃ 工作温度覆盖多数车间与柜内环境。

结构组成与工作原理

插孔接触件

插座内侧为孔式接触件，表面镀金，插配时与公头插针形成弹性接触。接触电阻出厂控制 ≤8mΩ、绝缘电阻 ≥500MΩ，可满足毫伏级传感器信号在较长回路上的传输。位数 2~6 芯可选，标准品为 3/4/5/6 孔，芯线按棕、黑、蓝、白、灰等行业惯例排布，便于现场核对。

M8×1 螺纹锁紧

M8×1 螺纹与配对端的锁紧螺母旋合，靠螺纹副把插配面压到定位面，插合后不易因振动脱开。旋紧以到位、不松动为度，过度加力会损伤螺纹与密封件；遇到旋入卡滞，应先检查螺纹是否有异物或错牙，不可强行拧入。

密封结构

密封由插配面与出线端两处承担：插配端靠弹性密封件在压紧后贴合，出线端靠入口密封与压紧结构抱紧缆身。缆径与入口不匹配，或密封件被芯线划伤，IP67 即会失效，因此选型时须确认电缆外径落在 φ4-6mm 标准区间，非标缆径需在订购时说明。

屏蔽与接地路径

全金属外壳本身即屏蔽体，电缆屏蔽层经壳体压紧或屏蔽夹与外壳连通，形成从插配面到电缆的连续屏蔽路径。屏蔽只有真正接到设备地或屏蔽地才有效，悬空的屏蔽层反而容易成为接收天线，变频柜内布线尤须注意。

关键参数与规格表

主要技术参数

下表汇总该型号的电气、机械与环境指标，选型时与设备侧接口逐项核对；表内未列项目，可按现场条件与厂家确认后再定。

指标解读

额定电流 4A（3 芯）、1.5A（4-6 芯），额定电压 60V（3 芯）、30V（4-6 芯），说明芯数增加后单芯载流能力与耐压水平相应下调。选型应按实际负载与供电电压留出裕量，不能把 3 芯的数据直接套用到 6 芯场合。

冲击电压 800V、污染等级 3、电涌电压类别Ⅱ 反映的是绝缘配合等级，适用于常规工业现场；若设备位于雷击频发位置或频繁操作大功率开关，系统侧应另加浪涌抑制，连接器本身不承担过压保护。

材料与制造工艺

壳体与镀层

壳体为全金属材质，兼顾屏蔽效果与机械强度；接触件表面镀金，降低接触电阻并抑制氧化，使多次插拔后仍保持稳定接触。金属壳体与注塑件的结合面在装配时需保证同心，否则会影响插配手感与密封贴合。

注塑与装配

绝缘体与密封件注塑成型，插孔按位数定位后装入壳体，出线端的压紧件与密封件依次装配。屏蔽型产品的关键工序是屏蔽层与壳体的连通处理，这一环节的工艺稳定性直接决定抗干扰效果。

出厂检测

成品按批次做通断、绝缘电阻、接触电阻与外观检查，并对密封结构抽检，螺纹与插配尺寸按标准接口核对。上述项目按企业内部检验规范执行，具体检验报告可向厂家索取。

防护与可靠性

IP67 防护

IP67 表示完全防尘，并可在规定条件下短时浸水而不进水。实际效果取决于装配质量：插配面是否压紧、出线端密封是否与缆径匹配、密封件有无损伤。现场维护时不要在带水状态下插拔。

温度与耐蚀

工作温度 -25℃~+85℃，覆盖一般车间、设备柜内与户外遮阳场合。镀金接触件与金属壳体对潮湿、油雾环境有较好耐受性；长期处于盐雾或酸碱气氛时，应评估壳体镀层与密封材料，必要时采用加强防护的定制方案。

振动与寿命

机械寿命大于 500 次插拔循环，螺纹锁紧在振动环境下保持插合状态。移动设备与机器人关节处应额外考虑电缆固定与弯曲半径，避免缆身反复受力造成芯线疲劳，这是屏蔽型产品在现场最常见的失效原因之一。

安装与接线指导

电缆准备

按所需长度裁缆，剥除外被时避免伤及屏蔽层与芯线绝缘；多芯线截面积可选 0.2mm²、0.25mm²、0.34mm² 等。剥线长度以压紧后不外露铜丝、芯线互不触碰为准，屏蔽层需保留并与壳体连通。

螺丝压紧接线步骤

①拆下尾部压紧件与密封件，先套入电缆；②按芯线颜色与针位对应接入端子，逐芯拧紧压紧螺钉；③轻拉每根芯线确认不松动；④回装密封件与压紧件，旋紧至缆身被抱紧；⑤与公头插合并旋紧锁紧螺母。

接线应在断电状态下进行，带电插拔产生的电弧会损伤镀金层；多芯接线建议一次完成并复核针位，反复拆装会加速密封件磨损。

屏蔽接地与扭矩

屏蔽层应在设备侧单点接地或按系统要求接地，避免形成地环路；屏蔽夹压接处须金属对金属接触，不能压在绝缘带上。螺钉扭矩以厂家说明为准，原则是芯线不松动、线皮不压伤、尾部密封件均匀受力。

型号命名与选型对照

订购型号对照

型号以 KYF8K 开头，K 表示孔式，其后数字为孔数，ZT 表示直头，括号内为适配出线径，尾部字母区分编码与屏蔽配置。下表为标准品示例，订货以确认后的型号为准。

选型要点

先定芯数：3 芯多用于单路传感器供电与信号，4-6 芯用于双信号或带反馈的执行器；再定编码，A 型为标准，B 型须与设备侧一致；最后定出线径与屏蔽配置，非标缆径、非屏蔽版本、弯形出线均需在订购时注明。

典型应用场景

适配行业

变频器、伺服驱动器周边的传感器信号采集是该型号的典型场合，全金属屏蔽可降低开关噪声对信号的影响；Profibus、DeviceNet、EtherCAT、ProfiNET、CANopen、CAN 等现场总线节点在干扰较强的柜内，也宜采用屏蔽配置。

汽车制造、机床、机器人、焊接设备与包装线中，连接器常处于油污、切屑与振动并存的环境，IP67 与螺纹锁紧可减少停机排查；对 EMC 要求严格的工厂自动化系统，更看重其 360° 屏蔽与接地路径的一致性。

替代进口件时，其接口尺寸与编码方式与标准 M8 保持一致，可在不改动设备接口的前提下降低采购成本与交期压力。

常见问题与排查

现场排查清单

问：信号偶发跳变？答：先确认屏蔽层是否真正接地，再查芯线压紧是否到位，最后排查附近的变频器、伺服或焊机，必要时改用屏蔽电缆并调整走线。

问：插不进或旋不紧？答：核对编码 A/B 是否一致、针位是否对应，检查螺纹有无异物或磕碰变形；不要强行旋入，错牙会损坏螺纹并破坏密封。

问：进水或结露？答：检查尾部压紧件是否旋紧、密封件是否被划伤、缆径是否与入口匹配；温差大的场合不要在开机状态下拆装。

问：接触电阻变大？答：多为插针表面污染或镀层磨损，可用无水乙醇清洁插配面，禁止砂纸打磨；插拔次数接近寿命上限时应更换配对件。

问：压紧后芯线仍松动？答：确认线径与端子规格匹配、剥线长度合适；线径过细或散丝会降低压接可靠性，可改用合适截面积的芯线或焊接方式。

包装储运与定制服务

产品以独立包装或整箱出货，运输过程避免雨淋与剧烈跌落；长期存放宜置于干燥环境，防止密封件受热变形或金属件氧化。未使用的连接器不要提前拆开尾部压紧件。

可定制电缆尾端浸锡、配 RJ45 或各类接头、热缩管封口、非标电缆外径适配、特殊外被材质与颜色，以及屏蔽/非屏蔽配置；预制带线版本亦可按长度定制。

上海科迎法电气自 2004 年专注电气连接与传感器技术，M8 系列自 2006 年批量生产，累计服务客户超 3000 家，通过 CE/LVD、CE/EMC、IP67 认证及 ISO9001:2015、IATF 16949 体系认证，一般数量订货现货或 3 天内发货。
