分线盒是工业自动化中传感器信号集中分配的常用设备,将多路传感器信号通过一根主控电缆连接到PLC输入模块。分线盒的PNP和NPN输出类型必须与传感器输出类型和PLC输入类型匹配,否则传感器无信号或烧毁。我们上海科迎法电气在分线盒的设计和工业自动化应用方面积累了丰富经验。本文从自动化工程师的接线角度出发,把PNP和NPN原理、分线盒接线方法和IO模块信号分配讲清楚。

分线盒PNP和NPN原理和IO模块信号分配

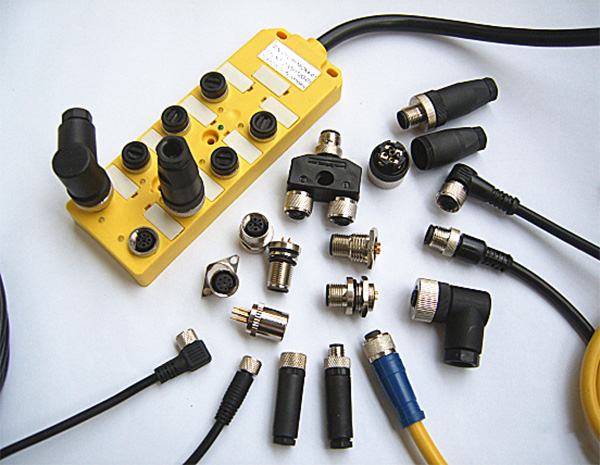

分线盒产品实拍

一、PNP和NPN输出原理



PNP输出原理。PNP传感器(源型输出)在检测到目标时,信号引脚输出高电平(正电压,通常24伏直流)。电流从传感器信号引脚流出,经过PLC输入电阻到负极(0伏)形成回路。PNP称为源型(Source),因为传感器向外提供电流。



NPN输出原理。NPN传感器(漏型输出)在检测到目标时,信号引脚输出低电平(0伏)。电流从PLC输入端(24伏)经过输入电阻流入传感器信号引脚到负极形成回路。NPN称为漏型(Sink),因为传感器吸入电流。



为什么有两种输出。PNP在欧洲设备中常见(如德国、意大利设备)。NPN在日本和北美设备中常见。中国市场两种都有,取决于设备来源。选型和接线时必须确认类型。



二、分线盒的基本接线结构



分线盒内部结构。分线盒内部有一个公共电源正极和一个公共电源负极,分别连接到所有输出端口的电源引脚。每个输出端口的信号引脚独立连接到输入电缆的对应信号芯。



电源分配。输入电缆的电源正极(通常棕色线)接到分线盒内部的电源正极汇流排,再分配到每个输出端口的引脚1。输入电缆的电源负极(蓝色线)接到电源负极汇流排,再分配到每个输出端口的引脚3。



信号分配。每个输出端口的信号引脚(引脚4)独立连接到输入电缆的对应信号芯(通常黑色、白色、灰色等)。4路分线盒有4根信号线,8路有8根信号线。



接地。分线盒金属壳体接地,屏蔽电缆屏蔽层连接壳体接地。



三、PNP分线盒接线方法



PNP分线盒特点。PNP分线盒的公共端是电源负极(0伏)。传感器信号输出正电压,PLC输入模块接负极(COM端接0伏)。



接线步骤。第一步将输入电缆的棕色线(24伏正极)接分线盒电源正极。第二步蓝色线(0伏负极)接电源负极。第三步将8根信号线(黑色、白色、灰色等)分别接到PLC输入模块的8个输入点。第四步PLC输入模块的公共端(COM)接0伏负极。第五步每个输出端口接一个PNP传感器(棕正蓝负黑信号)。



工作原理。传感器检测到目标时,信号脚输出24伏高电平。电流从传感器信号脚流出,经过分线盒信号线,流入PLC输入点,经过PLC内部输入电阻,从COM端(0伏)回到电源负极。输入电阻上产生电压降,PLC检测到高电平信号。



四、NPN分线盒接线方法



NPN分线盒特点。NPN分线盒的公共端是电源正极(24伏)。传感器信号输出低电平(0伏),PLC输入模块接正极(COM端接24伏)。



接线步骤。第一步棕色线接电源正极。第二步蓝色线接电源负极。第三步8根信号线分别接PLC输入模块的8个输入点。第四步PLC输入模块的公共端(COM)接24伏正极。第五步每个输出端口接一个NPN传感器。



工作原理。传感器检测到目标时,信号脚输出0伏低电平。电流从PLC输入端(24伏经过输入电阻)流出,经过分线盒信号线,流入传感器信号脚,从传感器负极回到电源负极。输入电阻上产生电压降,PLC检测到低电平信号。



五、PNP和NPN选型对比



传感器类型。PNP传感器配PNP分线盒。NPN传感器配NPN分线盒。传感器输出类型决定分线盒类型。



PLC输入类型。PNP分线盒配PNP输入PLC(源型输入,COM接0伏)。NPN分线盒配NPN输入PLC(漏型输入,COM接24伏)。分线盒类型必须与PLC输入类型匹配。



转换方法。如果传感器是PNP但PLC是NPN输入,可以使用继电器转换或PNP转NPN转换模块。反之亦然。部分PLC支持PNP和NPN切换(通过拨码开关或参数设置)。



安全考虑。PNP输出在传感器断线时信号为低电平(安全状态),常用于安全相关应用。NPN输出在传感器断线时信号为高电平(非安全状态),需要额外的断线检测。



六、常见接线错误和排查



错误一PNP和NPN接反。PNP传感器接到NPN分线盒,传感器始终无信号或信号相反。处理:确认传感器和分线盒类型,匹配使用。



错误二公共端接错。PNP分线盒PLC的COM端错接24伏,信号始终不触发。处理:PNP的COM接0伏,NPN的COM接24伏。



错误三电源正负极接反。电源正负极接反导致传感器不工作。处理:确认线芯颜色(棕正蓝负),正确接线。



错误四信号线接错。传感器信号线接错分线盒端口,导致PLC读到的信号与实际传感器不对应。处理:接线前规划对应关系,接线后逐一测试确认。



错误五屏蔽未接地。电缆屏蔽层未接地导致信号受干扰。处理:屏蔽层360度接分线盒金属壳体,另一端接PLC接地。



排查方法。第一步用万用表测量电源电压(24伏是否正常)。第二步测量传感器信号脚电压(检测到目标时PNP应为24伏,NPN应为0伏)。第三步测量分线盒输入端对应信号线电压。第四步测量PLC输入端电压。逐步排查定位故障点。



选型总结。分线盒PNP和NPN选型的关键是确认传感器输出类型和PLC输入类型。PNP配PNP,NPN配NPN。我们科迎法电气提供PNP和NPN两种类型的分线盒全规格产品线,同时提供太阳光模拟器等光电检测设备,欢迎咨询选型。
