电磁阀连接器是连接电磁阀线圈和控制器的标准接口，市场上有两种主流标准：赫斯曼型（Hirschmann型）和DIN型（DIN EN 175301标准）。两者外形和引脚定义不同，不能互换。选错标准会导致连接器无法插到电磁阀线圈上。我们上海科迎法电气在电磁阀连接器的设计和标准应用方面积累了丰富经验。本文从设备设计工程师和维修电工的选型角度出发，把赫斯曼型和DIN型的区别、标准体系、引脚定义和选型方法讲清楚。
电磁阀连接器赫斯曼型和DIN型怎么选？

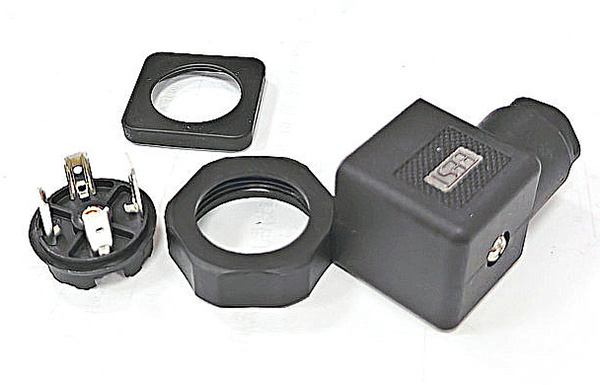

一、赫斯曼型电磁阀连接器
赫斯曼型的来源。赫斯曼（Hirschmann）是德国连接器品牌，其设计的电磁阀连接器成为行业事实标准，被众多厂商仿制。赫斯曼型连接器也常被称为GDM系列（如GDM12B、GDM3009）。
外形特征。赫斯曼型连接器壳体为矩形（或略带弧度的矩形），底部有两个引脚（正负极）加顶部接地引脚（或侧面接地）。壳体尺寸约30毫米长乘20毫米宽乘40毫米高（标准型）。
引脚配置。标准赫斯曼型为2针加接地（2加PE）。两个主引脚传输线圈电源，接地引脚连接保护地。部分型号为3针加接地（2信号加电源加地），用于带反馈的电磁阀。
螺纹规格。赫斯曼型连接器螺纹规格通常为PG9或M16乘1.5。PG是德国标准螺纹，M是公制螺纹。
应用领域。赫斯曼型连接器广泛应用于液压电磁阀、气动电磁阀和压力开关。欧洲品牌液压阀（如力士乐、油研）多使用赫斯曼型接口。
二、DIN型电磁阀连接器
DIN型的来源。DIN型遵循DIN EN 175301标准（原DIN 43650标准），是德国工业标准。DIN型也称为Form A、Form B、Form C等。
外形特征。DIN型连接器壳体为矩形，有三种尺寸：Form A（小型）、Form B（中型）、Form C（大型）。Form A约28毫米长乘16毫米宽，Form B约42毫米长乘20毫米宽，Form C约48毫米长乘26毫米宽。
引脚配置。DIN型连接器引脚数有2针、3针和4针。2针用于单线圈电磁阀。3针用于双线圈电磁阀或带指示灯。4针用于带反馈电磁阀。DIN型的引脚间距和排列有标准规定。
螺纹规格。DIN型连接器电缆入口螺纹规格为M16乘1.5、M20乘1.5或PG11、PG13.5。
应用领域。DIN型连接器广泛应用于德国和国际标准的电磁阀、压力开关和温度开关。德国品牌阀件多使用DIN型接口。
三、赫斯曼型和DIN型的区别
标准体系不同。赫斯曼型是厂家事实标准（Hirschmann开创，众多厂家生产）。DIN型是正式德国工业标准（DIN EN 175301）。DIN型标准化程度更高，不同品牌之间互换性好。
外形尺寸不同。赫斯曼型尺寸约30乘20乘40毫米。DIN Form A约28乘16乘40毫米，Form B约42乘20乘50毫米。外形不同，不能互换。
引脚排列不同。赫斯曼型2针排列在底部，接地在顶部或侧面。DIN型2针或3针排列在中心，引脚间距标准。引脚位置不同，无法对接。
应用地域不同。赫斯曼型在亚洲和北美市场应用较多。DIN型在欧洲市场应用广泛，特别是德国设备。
品牌兼容性不同。赫斯曼型不同品牌的尺寸和引脚可能有细微差异（仿制品质量参差不齐）。DIN型严格遵循标准，不同品牌基本可互换。
四、选型方法
确认电磁阀线圈接口类型。选型的第一步是确认电磁阀线圈上的接口类型。查看电磁阀说明书或型号编码，通常会注明接口类型（赫斯曼型或DIN型）。如果没有说明书，测量接口外形尺寸和引脚间距判断。
确认引脚数量。单线圈电磁阀选2针。双线圈电磁阀选3针或4针。带反馈电磁阀选3针或4针。
确认接线方式。螺钉压紧式（用螺丝刀拧紧）适合现场接线。弹簧端子式（免工具）适合快速安装。焊接式适合固定连接。
确认防护等级。一般工业环境选IP65。潮湿或户外选IP67。
确认电压和电流。直流24伏最常见。交流220伏需要交流型连接器（带整流桥的指示灯不适用交流）。工作电流不超过连接器额定电流（通常5到10A）。
确认是否需要指示灯。需要快速判断通电状态选带灯型。不需要指示选不带灯型（成本低）。
五、常见选型错误
错误一混淆赫斯曼和DIN。看到电磁阀有矩形接口就买赫斯曼型连接器，结果插不进去（尺寸和引脚位置不对）。一定要确认接口类型。
错误二尺寸选错。DIN型有Form A、Form B、Form C三种尺寸，买错尺寸无法对接。确认具体型号。
错误三引脚数错。双线圈电磁阀买2针连接器，第二线圈无法接线。确认电磁阀线圈数和引脚数。
错误四电压不匹配。交流电磁阀买直流带灯连接器，LED指示灯不亮（或烧毁）。确认电压类型（直流还是交流）。
六、使用和维护
接线牢固。接线端子螺丝必须拧紧，松动导致接触不良和发热。定期检查接线端子。
密封检查。密封圈老化导致进水，损坏线圈和连接器。定期检查密封圈。
指示灯更换。LED指示灯损坏后更换连接器或LED模块。不要自行拆开连接器更换内部元件（破坏密封）。
线圈兼容。不同厂家的电磁阀线圈接口尺寸可能有细微差异，导致连接器插合紧度不同。过松会导致接触不良，过紧会导致拆卸困难。
选型总结。电磁阀连接器选型的关键是确认接口类型（赫斯曼还是DIN）和引脚数量。欧洲设备选DIN型，通用型选赫斯曼型。我们科迎法电气提供赫斯曼型和DIN型两种电磁阀连接器全规格产品线，同时提供太阳光模拟器等光电检测设备，欢迎咨询选型。
