M8连接器选型时，大部分人的注意力放在芯数和编码上，电缆选型经常被忽略——随便拿一根4芯线接上就用。结果电缆外径太细，密封圈压不紧，IP67测试不过；电缆外径太粗，密封圈被撑裂，密封圈永久变形后漏水。还有人选了不带屏蔽的电缆用在IO-Link通信上，信号干扰严重导致通信中断。M8连接器的电缆选型不是"能接上就行"，外径匹配、线规对照和密封圈配置三个维度必须同时满足。我们上海科迎法生产M8连接器全规格产品线，把电缆选型的完整逻辑和常见错误讲清楚。
M8连接器电缆选型完整指南

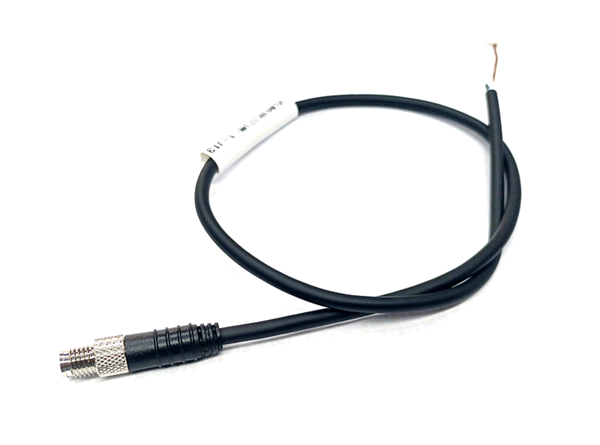

预注一体M8连接器
一、M8连接器电缆外径匹配
（一）外径范围和密封圈匹配
科迎法M8连接器的自接头型（现场接线型）规格中标注了电缆外径范围。以自接头针式直头为例，型号KYF8J3ZT-NC(4-6)中的"(4-6)"表示适配电缆外径4至6mm。
不同M8连接器类型的电缆外径范围：
M8自接头直头：电缆外径范围4至6mm，密封圈规格Φ6。
M8自接头弯头：电缆外径范围3至5mm，密封圈规格Φ5。弯头空间小，外径范围窄。
M8面板安装带线型：电缆外径范围3.5至5mm，出厂注塑密封。
M8预制电缆型：电缆外径范围3.5至5mm，出厂一体注塑。
（二）外径不匹配的后果
电缆外径偏小（如3mm电缆配4至6mm密封圈）：
密封圈压缩量不足（压缩率小于15%），密封圈和电缆之间有间隙，IP67测试时水从间隙渗入。长期使用中灰尘和湿气也会从间隙进入连接器内部，导致接触件氧化。
电缆外径偏大（如7mm电缆配4至6mm密封圈）：
密封圈被过度压缩（压缩率大于35%），密封圈永久变形甚至撕裂。密封圈撕裂后完全失去密封功能。此外，电缆外径过大可能导致连接器尾部的锁紧螺母无法拧入。
（三）外径测量和选型方法
电缆外径必须用卡尺在电缆未受力的状态下测量：
1. 取一段100mm长的电缆样品。
2. 用卡尺在3个不同位置测量外径，取平均值。
3. 注意电缆外径可能有椭圆度——测量最大值和最小值，取平均值。
4. 如果电缆外径在密封圈范围中间值（如5mm），密封效果最佳。
选型示例：电缆外径4.5mm，选(4-6)规格密封圈，压缩率约25%（理想值）。
二、M8连接器线规对照
（一）线规和芯数的关系
M8连接器不同芯数适配的线规不同——芯数越多，单根线的截面越小（连接器尾部空间有限）：
3芯：适配线规16至22AWG，线截面0.5至1.3mm²，最大电流4A，电缆外径4至6mm。
4芯：适配线规16至22AWG，线截面0.5至1.3mm²，最大电流1.5A，电缆外径4至6mm。
5芯：适配线规18至22AWG，线截面0.3至0.8mm²，最大电流1.5A，电缆外径4至6mm。
6芯：适配线规18至22AWG，线截面0.3至0.8mm²，最大电流1.5A，电缆外径4至6mm。
（二）线规选型逻辑
电源线选型：
M8连接器的3芯额定电流4A，需要线规至少18AWG（0.8mm²，载流量约6A）。如果用22AWG（0.3mm²，载流量约2A），在大电流时线缆发热，绝缘层软化可能导致短路。
信号线选型：
IO-Link通信线电流很小（小于100mA），22AWG足够。但IO-Link通信线建议选20AWG以上——不是因为电流，而是因为机械强度。22AWG线径仅0.6mm，在连接器尾部弯折时容易断裂。20AWG线径0.8mm，抗弯折能力更好。
（三）线规和电缆外径的关系
电缆外径由线规和芯数共同决定：
3芯乘22AWG：电缆外径约3.5mm
3芯乘20AWG：电缆外径约4.5mm
3芯乘18AWG：电缆外径约5.5mm
4芯乘22AWG：电缆外径约4.0mm
4芯乘20AWG：电缆外径约5.0mm
4芯乘18AWG：电缆外径约6.0mm
5芯乘22AWG：电缆外径约4.5mm
5芯乘20AWG：电缆外径约5.5mm
6芯乘22AWG：电缆外径约5.0mm
6芯乘20AWG：电缆外径约6.0mm
选型时要同时核对线规和电缆外径——线规满足电流要求，外径匹配密封圈范围。
三、M8连接器电缆材质选择
（一）电缆外被材质对比
M8连接器使用的传感器电缆有三种主流外被材质：
PVC（聚氯乙烯）：
工作温度负20至正80°C。耐油性一般。机械强度中。成本低。
适合固定安装、不移动、室内环境的传感器接线。不适合拖链运动和户外紫外线环境。
PUR（聚氨酯）：
工作温度负40至正80°C。耐油性优秀。机械强度高。成本中。
耐油、耐磨、抗弯折。适合拖链运动、有油污的车间环境、户外使用。M8连接器在自动化设备上大量使用PUR电缆。
TPU（热塑性聚氨酯）：
工作温度负40至正90°C。耐油性优秀。机械强度高。成本中高。
在PUR基础上进一步提高耐温性和生物相容性。适合医疗设备和食品饮料行业（TPU可通过FDA认证）。
（二）屏蔽电缆的选择
M8连接器用于IO-Link通信时，是否需要屏蔽电缆取决于通信距离和电磁环境：
通信距离小于5米，电磁环境良好：非屏蔽电缆即可。IO-Link COM3速率230.4kbps，5米内非屏蔽线信号质量足够。
通信距离5至20米：建议用屏蔽电缆（铝箔加编织双重屏蔽）。屏蔽层在连接器端接地。
通信距离大于20米或强电磁干扰环境：必须用屏蔽电缆，且屏蔽层在两端都接地。
M8连接器自接头型如果是全金属屏蔽型（型号带.PB后缀），壳体本身就是屏蔽体，配合屏蔽电缆可以实现360°全屏蔽。非屏蔽型连接器即使配屏蔽电缆，屏蔽层也在连接器处中断。
四、M8连接器密封圈配置和更换
（一）密封圈配置
M8连接器中有两处密封圈：
插合面密封圈：
位置：公头壳体前端O型圈槽内。
材质：NBR（标准型）或FKM（户外型）。
规格：内径Φ8mm，截面Φ1.5mm。
作用：公母头插合后密封插合面。
电缆密封圈：
位置：连接器尾部的锥形密封圈。
材质：NBR或FKM。
规格：适配电缆外径4至6mm。
作用：包裹电缆外被，防止水从电缆入口进入。
（二）密封圈更换
M8连接器的密封圈可以单独更换（不需要换整个连接器）：
插合面密封圈更换：用小号一字螺丝刀从O型圈槽中挑出旧密封圈，清洁槽内后装入新密封圈。注意不要划伤密封面。
电缆密封圈更换：松开尾部锁紧螺母，取出旧锥形密封圈，装入新密封圈，重新拧紧锁紧螺母。
更换周期：
室内环境：3至5年。
户外环境：1至2年。
化工环境：1年。
五、电缆选型的三个常见错误
错误一 "电缆颜色随便排"
错误。M8连接器的线芯颜色有标准对应关系：棕色等于1号针(L+)、白色等于2号针(C/Q)、蓝色等于3号针(L-)、黑色等于4号针(OUT)。如果颜色乱排，接线时容易接错针脚，可能短路或信号异常。
错误二 "电缆越长越好，中间加延长"
不推荐。M8传感器电缆建议长度小于30米。电缆越长，信号衰减越大（模拟量信号）或通信延迟越大（IO-Link信号）。如果需要延长，用M8双端预制电缆做对接，不要剥线对接——剥线对接会破坏密封性。
错误三 "电缆不带屏蔽也能通信"
部分正确但不推荐。IO-Link在5米内非屏蔽可以通信，但5米以上的干扰风险随距离增大。工业环境中变频器、伺服电机产生的电磁干扰可能耦合到非屏蔽电缆上，导致IO-Link通信误码或掉线。
上海科迎法电气科技有限公司
M8连接器的电缆选型看似简单——选对芯数接上线就行——但外径匹配、线规选择和密封圈配置每个环节都影响最终的IP防护和信号传输可靠性。如果你在选型时不确定电缆规格，把你的传感器型号和电缆长度需求告诉上海科迎法，我们帮你推荐匹配的电缆规格和M8连接器型号。同时我们的M12连接器产品线适配更粗的电缆（外径5至8mm），在需要更大电流或更长传输距离的场合可以作为M8的升级选项。分线盒产品线则提供预制成品电缆的M8分线盒，省去现场接线环节，直接插拔使用。
