"你们的连接器是IP67吗？"——这是我们在展会上被问得最多的问题之一。但追问一句"IP67的6和7分别代表什么意思"，能准确回答的不到一半。很多工程师只知道IP67等于"防水"，但具体防什么水、防到什么程度、怎么验证，概念是模糊的。这篇文章把IP67讲透，顺带说说那些"标称IP67实际不达标"的坑。

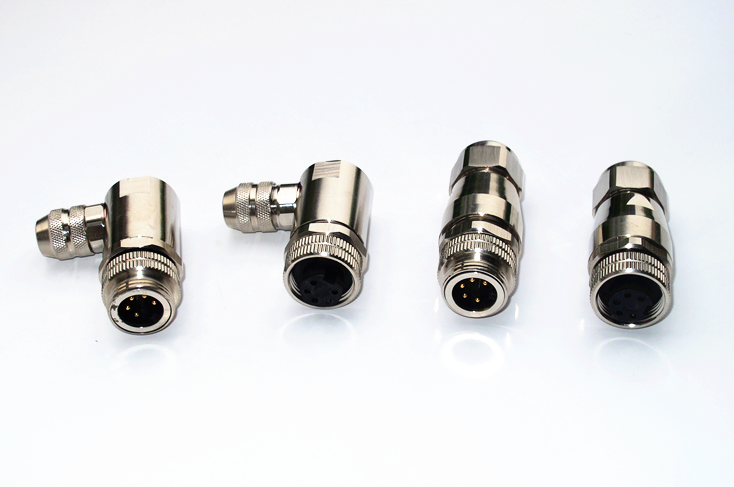

M12防水连接器
先拆解IP这两个字母后面的数字。IP是Ingress Protection的缩写，来自IEC 60529标准。第一位数字代表防尘等级，第二位数字代表防水等级。IP67的"6"是防尘的最高等级，意思是"完全防尘"，灰尘完全无法进入壳体内部；"7"是防水等级，意思是"短时浸水"，在1米深的水中浸泡30分钟，水不会进入壳体内部影响正常工作。
注意"7"的定义是"短时浸水"，不是"长期水下工作"。很多客户把IP67理解为"可以泡在水里用"，这是不对的。如果你的设备需要长期浸没在水中工作，应该选IP68等级，IP68的测试条件是"持续浸水"，具体深度和时间由厂家和用户协商确定，通常可以是2米以上、连续浸没。IP67和IP68的区别不是"防水不防水"，而是"短时浸泡"和"持续浸没"的区别。
再说"6"这个防尘等级。很多人以为IP67防尘和IP65防尘差不多，实际上差距很大。IP5X是"防尘"（允许少量灰尘进入但不影响运行），IP6X是"完全防尘"（灰尘完全不能进入）。对于工业现场来说，这个区别很重要。机床加工车间、水泥厂、矿石破碎现场这些高粉尘环境，IP5X的连接器用一段时间后内部会积灰，灰尘吸潮后可能导致绝缘性能下降甚至短路。IP6X就没有这个问题。

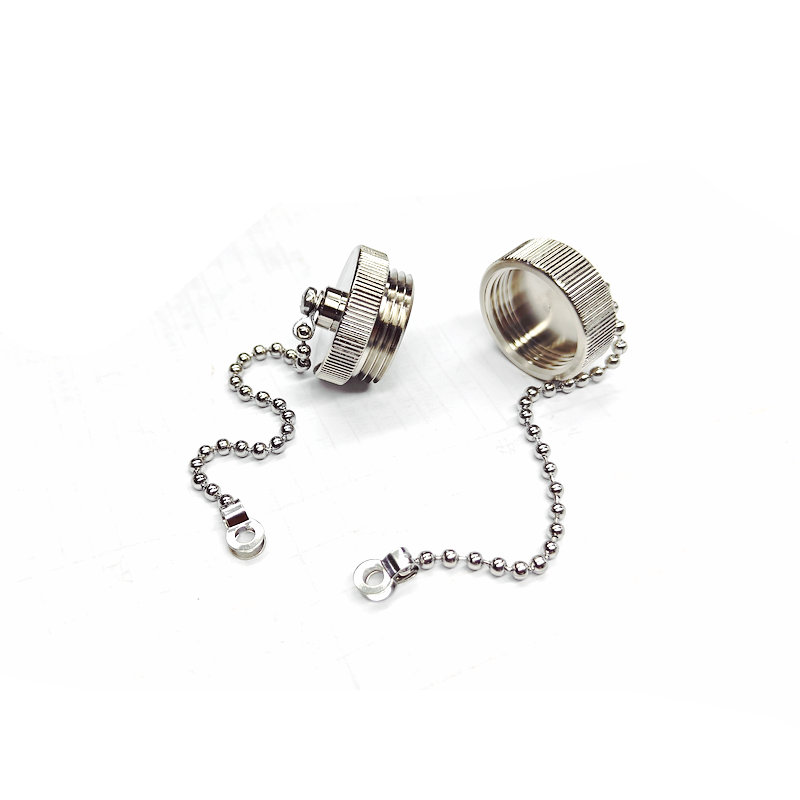

M12连接器防尘帽
那么IP67是怎么测试的？防尘测试在粉尘箱里进行，箱内充满滑石粉，用风扇使粉尘悬浮，连接器放入箱内持续8小时，抽真空使箱内气压低于外界，测试结束后拆开连接器检查内部是否有粉尘进入。防水测试是把连接器浸入1米深的水槽中，浸泡30分钟，结束后检查内部是否有水进入。两个测试都通过，才能标称IP67。
这里有个"坑"要提醒：有些厂家标的IP67只测了防水没测防尘，或者只测了防尘没测防水。完整的IP67必须两位数字都测过。看产品规格书的时候，如果只写了"防水等级IP67"而没有提防尘，就要多问一句。
对M12连接器来说，IP67的实现主要靠三个密封结构：
第一是螺纹接口的O型密封圈，连接器拧紧后密封圈被压缩填满间隙；
第二是尾部线缆出口的密封圈，内径要和线缆外径匹配；
第三是壳体本身的配合精度。这三个环节任何一个不到位，IP67就保不住。
现场接线式连接器的IP67最容易出问题，因为密封效果取决于接线操作。我们遇到最多的问题有三个：
一是线缆外径和密封圈不匹配，4-6mm的密封圈配了8mm的线缆，密封圈被撑变形反而密封不好；
二是密封圈安装时扭曲了，没有均匀压紧；
三是连接器没拧到位，螺纹只拧了一半就觉得紧了。
这三个问题都会导致IP67失效。
现场怎么验证IP67？最简单的方法是做浸水测试：把连接器拧紧，线缆朝上，浸入水桶中30分钟，取出来拆开看内部有没有水。这个测试不需要专业设备，一个水桶就够了，但能快速发现问题。如果是批量验收，可以抽检，按批次抽5%到10%做浸水测试。
需要特别说明的是，IP67是"出厂状态"的防护等级。连接器经过多次插拔后，密封圈会磨损，防护等级会下降。M12连接器的机械寿命一般标500次插拔，但密封圈的寿命可能不到500次。如果使用环境恶劣（油污、高温、频繁插拔），建议定期检查密封圈状态，发现老化或变形及时更换。
上海科迎法公司大楼照片
上海科迎法的M12/M8连接器全部通过IP67测试（防尘+防水双项），产品附带测试报告。对于有更高防护需求的场景，我们也提供IP68等级的定制方案。
