视觉CCD检测设备，简单说就是用CCD工业相机代替人眼进行产品质量检测的自动化系统。CCD（电荷耦合器件）是一种高灵敏度的图像传感器，能够将光学图像转换为电荷信号，再通过模数转换变成数字图像供计算机分析。
与普通相机不同，CCD工业相机在低光照条件下具有低噪声、高图像质量的突出优势，尤其适合工业产线的复杂照明环境。检测精度通常能达到0.01毫米甚至微米级，是人工检测无法企及的水平。
工作原理与系统组成
视觉CCD检测设备的工作流程是这样的：产品通过振动盘、输送带或机械手进行有序排列，进入检测区域后，CCD工业相机对产品进行高速拍照。CCD传感器将光学图像转换为图像信号，传送到图像处理系统，根据像素分布、亮度、颜色等信息转换成数字信号。图像系统对这些信号进行各种运算，提取目标的特征，然后根据识别结果控制现场设备的动作——良品放行、不良品剔除。

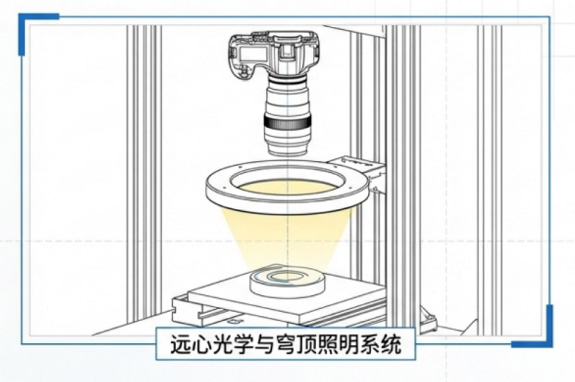

一套完整的视觉CCD检测设备通常包含以下几个部分：CCD工业相机、光学镜头、光源系统、图像采集卡、图像处理软件、执行机构。其中，CCD相机是核心感光元件，图像处理软件是决定检测能力的“大脑”。
核心检测功能
视觉CCD检测设备的功能非常全面，主要包括三大类：
外观缺陷检测：识别划痕、裂纹、毛刺、变形、黑点、脏污、压伤等表面缺陷。在精密零部件制造领域，可实现长度、宽度、高度、直径等尺寸的测量，以及划痕、缺陷等表面缺陷的检测。
尺寸测量：支持几何尺寸的亚像素级测量，测量重复性可达±0.001毫米。广泛应用于半导体元器件制造领域，对电阻、电容、电感等元件进行外观缺陷检测。
视觉定位与字符识别：支持产品定位、方向判断、字符识别和条码读取，在自动化装配和包装场景中应用广泛。
性能与关键参数
在检测精度上，高端设备尺寸测量重复性可达±0.001毫米，缺陷识别分辨率达0.01毫米。检测速度方面，根据工件复杂程度，可达800至2000件/分钟。光源系统采用高亮LED环形光源，寿命不低于50000小时。数据接口支持USB、485、Modbus协议数据导出，可兼容MES系统对接，实现检测数据可追溯。
典型应用场景
视觉CCD检测设备的应用范围非常广泛。在半导体元器件制造领域，用于电阻、电容、电感等元件的外观缺陷检测。在新能源动力电池领域，检测电池产品的异物、划痕、压痕、标签不良、污染、腐蚀、凹坑等缺陷。在电路板制造领域，检测PCB板形状、尺寸、引脚、焊点完整性和方向误差。在精密零部件制造领域，实现长度、宽度、高度、直径等尺寸的测量和表面缺陷检测。
视觉CCD检测设备正在成为制造业质量控制的标配装备。它解决了“人眼看不见、人手来不及”的核心矛盾，让每一件产品都能得到精准检测。上海科迎法电气在CCD视觉检测领域拥有成熟的技术方案积累，围绕高分辨率CCD成像、AI图像处理、自动化执行三大核心，为电子、半导体、汽车、锂电等行业提供可落地的视觉检测解决方案。
