在电子制造领域，PCB板被称为“电子产品之母”。焊点质量直接决定这块“母板”能否稳定工作。虚焊、漏焊、桥接、锡珠、焊锡过多或过少，每一个微小的焊点缺陷都可能导致电路接触不良、信号中断，甚至整机功能失效。传统的人工目检效率低、标准不统一。AOI检测在复杂焊点识别上存在局限。X光检测成本高且无法满足在线全检需求。基于3D视觉与深度学习的PCB板焊点检测技术，正在成为电子制造业提质增效的核心工具。
PCB板从回流焊到电气测试，需要在多个工艺环节进行焊点检测，防止不良品流入下一工段。然而焊点检测面临的难题不少。缺陷类型多种多样，虚焊、漏焊、焊锡过多或过少、桥接、锡珠、焊接开裂、焊盘脱落，形态各异，传统算法难以全覆盖。PCBA过程中还可能产生焊渣，包括锡珠、锡渣、助焊剂残留等，这些都会影响电路可靠性并可能导致短路。焊点表面呈金属亮面，普通光源下反光强烈，容易造成误判。密集元件区的微小焊渣或焊点缺陷，传统2D视觉难以稳定检出。PCB生产具有多批次、小批量的特点，新品导入时缺陷样本稀缺，传统方案建模困难、换型耗时。

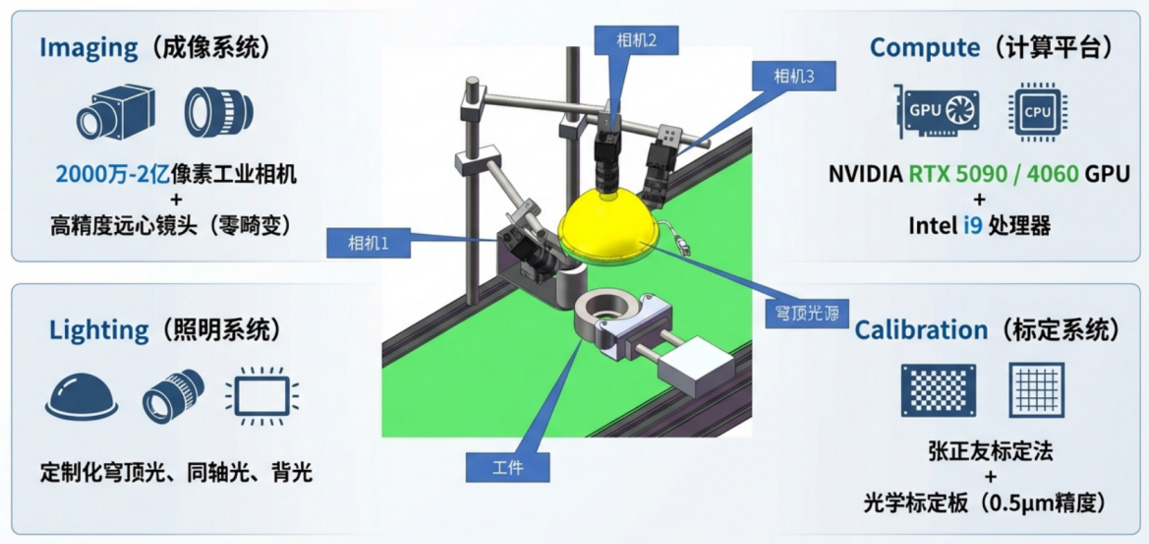

针对这些难题，PCB焊点检测技术整合了多项核心能力。3D视觉成像与点云分析是重要突破。传统2D检测只能获取平面信息，难以判断焊点高度和三维形态。3D视觉通过结构光或激光扫描获取焊点的点云数据，全方位呈现整块PCB板上焊点的高度和形态，精准识别虚焊、少锡等高度异常缺陷。部分方案采用3D图像采集方式，可实现无损检测，检测精度达0.03mm/pixel。AI深度学习缺陷识别算法通过分析焊点的轮廓特征和表面纹理特征，准确判断虚焊、漏焊、焊点不饱满等缺陷。AI具备自学习能力，能够随着新数据的积累持续优化识别模型，保持稳定的检测一致性，无论在不同生产批次还是不同环境下，只要质量标准不变，检测结果就不会出现较大波动。
针对焊点金属亮面的特性，AOI光源通过多角度彩色光照射，利用焊点的金属反射特性形成特定颜色反光，软件通过颜色阈值快速识别焊点区域。虚焊、少锡等缺陷的焊点颜色反射杂乱不均、光泽断裂，直观体现异常状态。高像素工业相机配合专业打光测试获取高清图像，部分方案采用CIS宽幅线扫相机，在高速运动中稳定成像，适配大幅面PCB板的在线全检需求。
上海科迎法在PCB焊点检测领域拥有成熟的视觉方案积累。其PCB板焊点检测设备最小可检缺陷达0.03mm/pixel，高度检测精度达到微米级，可覆盖虚焊、漏焊、焊锡过多过少、桥接、锡珠、焊接开裂、焊盘脱落、焊渣残留等全部主要缺陷类型。设备适配高速产线，单板检测实现毫秒级响应。AI深度学习算法支持自学习优化和小样本训练快速换型，检测模式覆盖回流焊后和电气测试前的在线全检。
在实际应用中，PCB焊点检测设备在回流焊后对焊点进行全面检测，通过高分辨率相机与AI算法精准识别虚焊、漏焊、桥接等缺陷，从源头杜绝因焊接缺陷导致的返工与浪费。在焊渣与助焊剂残留检测中，系统采用高像素黑白卷帘相机配合专业打光测试，通过图像处理分析焊点区域，NG信号触发PLC联动剔除不良品。在元器件贴装与引脚检测中，系统可检测芯片贴装位置偏差、焊点缺失、锡膏印刷偏移、细小开路或短路缺陷，针对QFN、DFN等无引脚封装可检测引脚侧壁爬锡高度，同时支持PIN针高度3D激光检测。在PCB板组装全流程质检中，从SMT贴片、回流焊到波峰焊，覆盖PCBA全流程的质量管控，检测数据实时上传MES系统，实现产品全生命周期追溯。
PCB板焊点检测正从人工目检和传统AOI向3D+AI智能全检全面升级。3D视觉解决了高度信息的缺失问题，深度学习突破了传统算法的泛化瓶颈，小样本训练技术有效应对了多品种换产难题。上海科迎法电气围绕3D成像、AI深度学习、自动化执行三大核心技术，为电子制造企业提供高精度的焊点全检解决方案。
