市面上视觉检测设备种类繁多——2D面阵相机、线扫相机、3D激光轮廓仪、AI深度学习系统……每家的销售都说自己的设备最好，但“最好”不等于“最适合”。
一套不适合产线的设备，再高的参数也是浪费。反过来，一套参数“中庸”但完美匹配产线节奏、产品特性的设备，才是真正的好设备。这篇文章不推荐具体品牌，而是从检测对象、缺陷类型、产线速度、检测精度四个维度，帮你建立一套科学的设备选型逻辑。
概述：视觉检测设备的分类与选型逻辑
视觉检测设备可以按以下维度进行分类：
按检测维度分：2D视觉（平面外观、尺寸）、2.5D视觉（凹凸、高度变化）、3D视觉（立体轮廓、高度测量）。
按成像方式分：面阵相机（静止或低速检测）、线扫相机（大幅面连续运动检测）、线激光扫描（3D轮廓测量）。
按算法架构分：传统算法（规则判断）、深度学习（自主学习缺陷特征）。
选型的核心逻辑是：先明确“要检什么”，再根据“检什么”倒推需要什么样的设备配置。
原理：视觉检测设备的选型方法论
第一步：明确检测对象与缺陷类型
平面外观缺陷（划痕、脏污、色差、印刷缺陷）→ 2D面阵相机 + 环形光源/同轴光 + AI分类算法

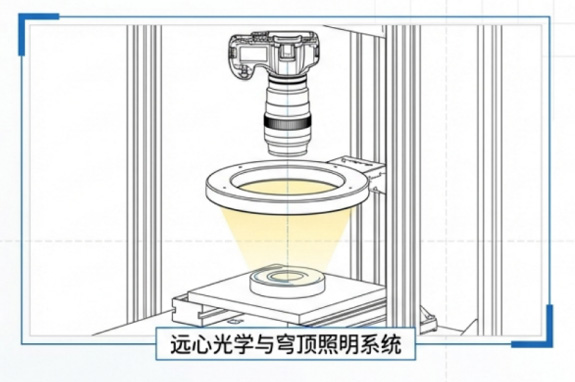

微小尺寸缺陷（微孔、崩边、裂纹）→ 高分辨率面阵相机 + 远心镜头 + 亚像素测量算法
高度/厚度/平整度缺陷（凹凸、翘曲、共面度）→ 3D激光轮廓仪/结构光 + 点云处理算法
大幅面连续材料缺陷（极片、薄膜、布料）→ 线扫相机 + 编码器同步 + 线阵光源
圆柱面全表面缺陷（螺栓、换向器、轴承）→ 线扫相机 + 旋转平台 + 多角度光源
第二步：匹配产线速度与检测节拍
低速产线（＜50件/分钟）：面阵相机即可满足，普通工控机处理。
中速产线（50-200件/分钟）：面阵相机 + 高速采集卡，边缘计算或高性能工控机。
高速产线（＞200件/分钟）：线扫相机或高速面阵相机 + FPGA/NPU加速推理。
第三步：评估检测精度要求
常规精度（0.1mm级）：500万像素相机 + 普通镜头。
高精度（0.01mm级）：2000万像素以上相机 + 远心镜头 + 亚像素算法。
超高精度（微米级）：2亿像素相机 + 高倍远心镜头 + 3D融合检测。
第四步：考虑换产频率与操作便捷性
多品种小批量：需支持配方保存与一键加载，换型时间≤5分钟。
单一品种大批量：可接受较长的调试周期，优先优化检测速度。
第五步：数据接口与系统集成
需对接MES/ERP：选择支持工业以太网协议（如Modbus TCP、Profinet）的系统。
需数据追溯：选择支持SQL数据库或云端上传的系统。
参数：不同场景下的设备推荐参考
| 应用场景 | 推荐相机 | 推荐光源 | 推荐算法 | 检测精度 |
|---|---|---|---|---|
| PCB焊点检测 | 2000万像素面阵 | 环形光+同轴光 | AI目标检测 | 0.01mm |
| 极片涂布检测 | 8K/16K线扫 | 线阵光源+背光 | AI语义分割 | 微米级 |
| PIN针共面度 | 3D线激光 | 无 | 点云分析 | ±0.01mm |
| 瓶盖外观检测 | 500万像素面阵×多组 | 环形光+背光 | AI分类 | 0.1mm |
| 紧固件检测 | 2000万像素面阵 | 环形光 | AI目标检测+OCR | 0.01mm |
| 大型板材测量 | 2D面阵+激光位移 | 均匀面光源 | 2D+3D融合 | ±3mm |
五、场景：视觉检测设备的典型配置方案

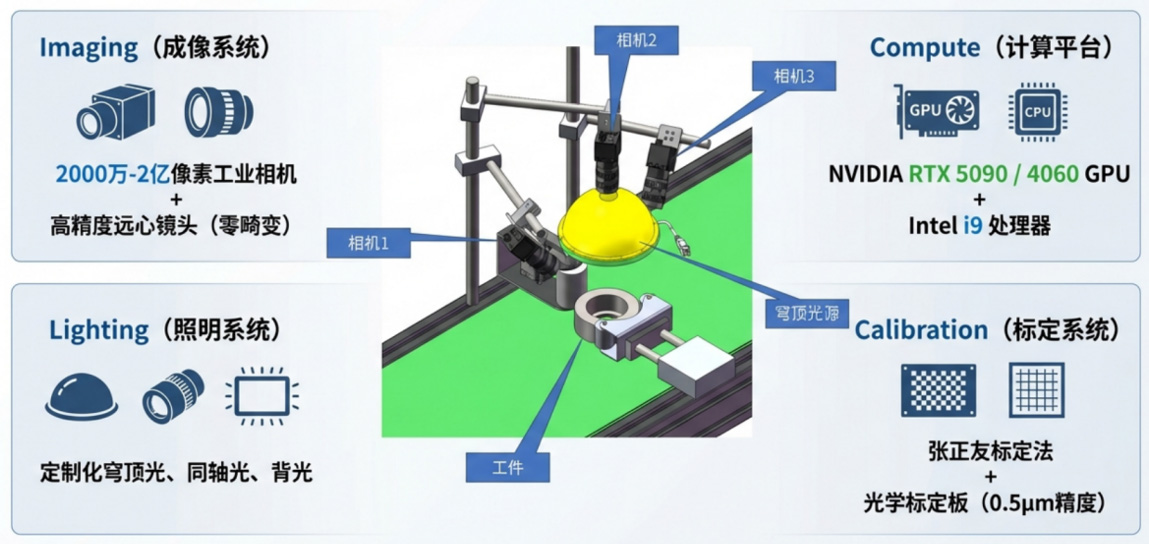

电子元器件检测方案：高分辨率面阵相机（2000万像素以上）+ 远心镜头 + 同轴光/环形光 + AI深度学习算法。适用于连接器PIN针、陶瓷基板、芯片封装等微米级检测场景。
锂电池极片检测方案：8K/16K线扫相机 + 线阵光源 + 编码器同步触发 + 图像增强 + AI缺陷分割。适用于涂布、辊压、分切工序的极片表面全检。

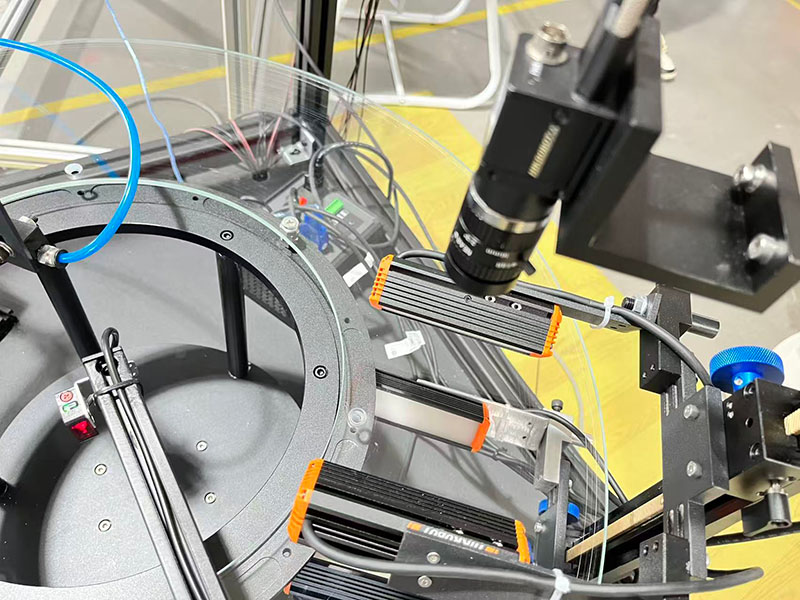

五金件与紧固件检测方案：高分辨率面阵相机 + 环形光源 + 振动盘上料 + AI目标检测。适用于螺丝、螺母、冲压件的尺寸与外观全检。
大型工件测量方案：2D面阵相机（XY轴）+ 激光位移传感器（Z轴）+ 均匀面光源 + 2D+3D融合算法。适用于1000mm+超大尺寸工件的长宽厚同步测量。
视觉检测设备推荐的核心逻辑是“按需选型”，而非“唯参数论”。一套好的设备，不是参数最高的，而是最适合产线节奏、产品特性和预算范围的。
上海科迎法电气提供从需求调研、方案设计、打样验证到设备交付的全流程视觉检测服务，可根据不同行业、不同产品的检测需求，为客户匹配最合适的视觉检测设备方案。如有检测需求，欢迎咨询交流。
