在高速运转的生产线上，产品以每分钟几百个的速度通过，人眼根本来不及逐一判断。漏检一个不良品，可能意味着一批货被退回、一个客户流失、一笔可观的损失。
CCD在线视觉检测设备就是解决这个问题的。它用高性能CCD工业相机在毫秒级时间内完成图像采集，用AI图像处理系统实时分析每一件产品的外观、尺寸、字符——合格品放行，不良品自动剔除。整个过程完全自动化，无需人工干预。

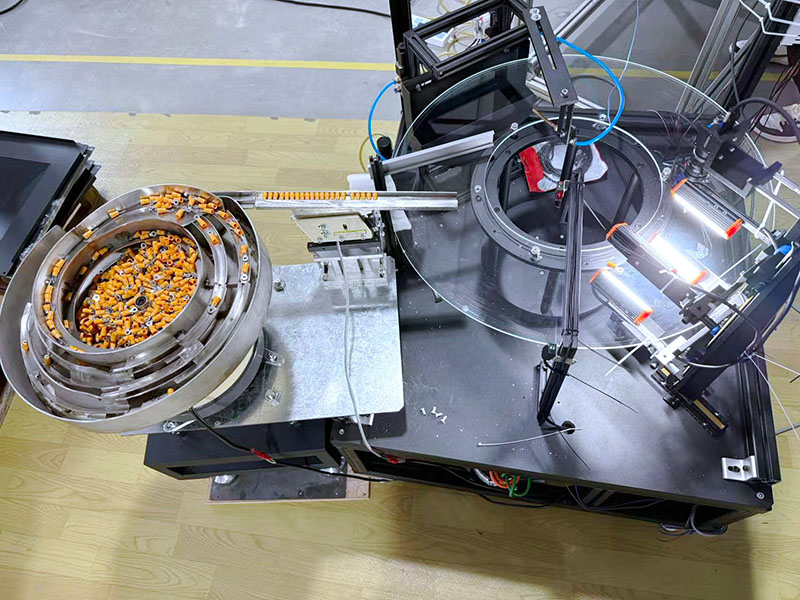

CCD在线视觉检测设备是一种直接安装在生产线上的实时视觉检测系统。其工作原理是：通过高性能CCD工业相机多角度拍摄产品图像，将其传输至专用图像处理系统，根据像素分布、亮度、颜色等信息转换为数字信号，提取缺陷特征后与预设标准比对，最终驱动剔除机构将不合格品自动分离。
一套完整的CCD在线视觉检测系统通常包含：工业相机（CCD传感器）、光学镜头与光源、图像采集卡、图像处理软件、执行机构（剔除/分拣）。CCD（电荷耦合器件）图像传感器在低光照条件下具有低噪声、高图像质量的优势，尤其适合工业产线的复杂照明环境。
高速在线检测。CCD在线视觉检测设备的核心优势是“在线”和“高速”。设备直接嵌入产线，产品通过时自动触发拍照，整个过程无需停机。部分系统检测速度可达1600个/分钟，高速系统甚至可达每分钟2000个零件。
多角度多工位成像。单个相机只能覆盖一个面。针对圆柱体、复杂结构件等需要全表面检测的场景，CCD在线视觉检测设备可配置多组相机协同工作，从不同角度同时拍摄，确保360°无死角覆盖。
多功能检测合一。一套CCD在线视觉检测设备可同时完成多种检测任务：外观缺陷（划痕、脏污、裂纹、毛刺）、尺寸测量（长宽、孔径、间距）、字符识别（OCR/OCV）、条码读取等。例如，瓶盖检测设备可同时检测黑点、色差、杂质、螺纹、缺口、毛刺、变形、双垫片等多种缺陷。
自动剔除与数据追溯。检测到不良品后，系统通过PLC控制气动或伺服剔除机构实时分离不良品，并记录缺陷类型、位置、时间等数据，支持与MES系统对接。
检测速度（全闭环时间）。从产品进入视野到剔除完成的总时间，而非相机帧率。高速产线要求全闭环时间在毫秒级。部分系统检测速度可达1600个/分钟。
检测精度。取决于相机分辨率、镜头放大倍数和光源方案。行业常见精度：0.1mm，高精度系统可达微米级。
相机配置。根据检测需求配置相机数量和分辨率。主流配置包括500万像素至2000万像素工业相机，部分场景可选线扫相机或多光谱相机。
光源方案。CCD在线视觉检测设备的光源配置直接影响成像质量。环形光适合平面缺陷检测，同轴光解决高反光材质成像，背光适合轮廓测量和透明件检测。
换产兼容性。产线产品规格多样，优秀系统支持多规格产品兼容检测，通过配方一键切换检测模板，无需重新调试。
瓶盖与包装检测。瓶盖生产线上，黑点、色差、螺纹缺陷、缺口、毛刺、变形等缺陷，传统人工检测效率低。CCD在线视觉检测设备通过多角度相机组合，在高速产线上实现实时全检，不合格品自动剔除，检测速度可达1600个/分钟。
电子元器件检测。连接器、端子、微型元件的外观缺陷和尺寸测量，对精度和速度都有要求。科迎法电气的高精度电子元器件视觉检测设备采用2亿像素CCD工业相机，缺陷检测精度≤1μm，检测速度≥100件/分钟。
PCB与SMT检测。PCB板的焊点、短路、元件偏移等检测，需要在线高速成像与实时判定。CCD在线视觉检测设备在贴片和回流焊工序后实现全检。
紧固件与五金件检测。螺丝、螺母等标准件的螺纹、头部、尺寸检测，CCD在线视觉检测设备可在线完成全检与自动分拣。
总结
CCD在线视觉检测设备正在成为高速产线的标配装备。它解决了“人眼跟不上、抽检测不准”的核心矛盾，让每一件产品都经过100%在线全检。随着AI图像处理技术的持续进步，CCD在线视觉检测设备的识别准确率不断提升，误报率持续下降。
上海科迎法在CCD在线视觉检测领域拥有丰富的技术积累，围绕高分辨率CCD成像、AI图像处理和自动化执行三大核心，推出了面向电子元器件、紧固件、包装等行业的高速在线视觉检测解决方案，助力制造企业实现产线质检的自动化与智能化升级。
