标准化AOI视觉检测机
标准化AOI视觉检测机

一、产品概述与设备定位

标准化AOI视觉检测机是上海科迎法电气的通用型自动光学检测设备,把工业相机、镜头、光源、运动机构、判定软件与产线接口做成可整机交付的标准配置,到场接线、导入程式即可试产。与按单一工件从头定制的视觉系统相比,通用部分被固化、变化部分收敛到程式与工位参数,采购周期与调试量明显下降。

设备面向PCBA电路板、汽车零部件、精密注塑件、电子组装件等行业,提供标准化、易部署、高性价比的2D/3D混合检测方案,让中小制造企业以可承受的投入获得稳定的检测能力。

1. 通用型设备解决什么问题

人工目检的短板集中在三处:判定标准随人而变,同一件产品不同班次可能给出不同结论;长时间注视细小特征产生疲劳,漏检率随工时上升;判定过程不留结构化数据,出了问题难以追溯。AOI用固定光路、规则与节拍把判断换成证据,每次判定都附带图像与数值记录。

2. 2D与3D为何要并行

2D处理平面信息:部件缺失、偏移、异物、锡膏不良、字符模糊都在灰度图上留下可识别差异,用模板比对、轮廓匹配、颜色分割与字符识别即可判断。但2D把高度压平了,贴装到位却略微翘起的元件,在平面图上与平整件几乎一致,这类缺陷必须交给3D。

3D获取高度信息,关注组件高度、倾斜与翘曲:高度不足对应少锡或元件偏薄,超差对应多锡或叠件,倾斜与翘曲影响后续贴合。两者同机,才能给出"有没有、偏不偏、高不高、平不平"的完整判断,实现100%缺陷覆盖,检测准确率达99.97%,可全面替代人工目检。

二、整机组成与工位流转

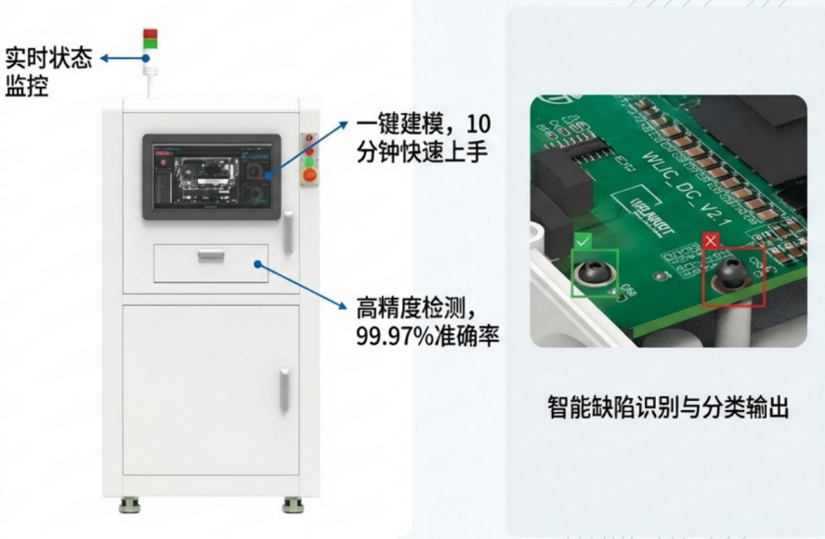

标准化AOI视觉检测机实物拍摄图

整机结构紧凑、刚性强。相机与光源固定在同一机架,工件停位后成像;机架若在传送启停时微振,图像边缘就带模糊,测量读出的尺寸随之漂移,机架刚度因此是隐性指标。

1. 上料、传送与定位

上料把散装或栈板来料转为有序流入,传送段保持间距一致。定位是流程的坐标系原点,程式里所有检测区域与测量基准都以停位后的工件为参照;定位不稳,算法只是在错误位置找特征,载具与挡停的一致性往往比相机分辨率更早成为瓶颈。

2. 检测、判定与分拣

工件到位触发拍照,软件在同一节拍内完成采集、提取、判定与输出,合格品继续流动,不良品由分拣机构剔除并按缺陷类型分箱。自动上料、传送、定位、检测、分拣构成完整闭环,节拍灵活可调,适配中高速产线。

三、成像系统与光源方案

1. 相机与镜头的匹配

成像第一原则是"像素要落在缺陷上"。像素总数固定时,视野越大,单像素代表的尺寸越大,可识别的最小特征也越大。选型应先由最小缺陷倒推像素密度,再定视野与放大倍率,最后核对工作距离能否装进设备空间。

本机配备高清工业相机与远心镜头。远心主光线近似平行,物距小幅变化时倍率基本不变,尺寸测量不受工件高低差影响;普通镜头下工件高差几毫米,投影尺寸就跟着变,结果带系统性误差。

2. 三种照明模式怎么选

环形光从四周斜射,拉出表面纹理与边缘台阶,适合焊点、字符、划伤与异物;背光从后方透射成剪影,轮廓干净、边界锐利,适合尺寸、外形与缺料判断;同轴光沿光轴垂直照射,专治镜面与金属反光,让平面上的细微色差与印刷缺陷显形。

组合光源可按材质与缺陷类型切换模式,而不是统一开最亮。消除反光、阴影与干扰后对比度提升,阈值余量变宽,误报减少;许多现场问题不是算法弱,而是光源角度选错,让缺陷藏在了高光里。

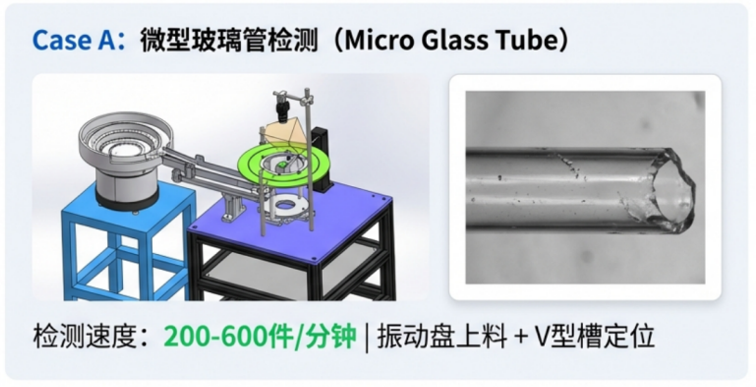

视觉检测高速微型元件方案
视觉检测高速微型元件方案

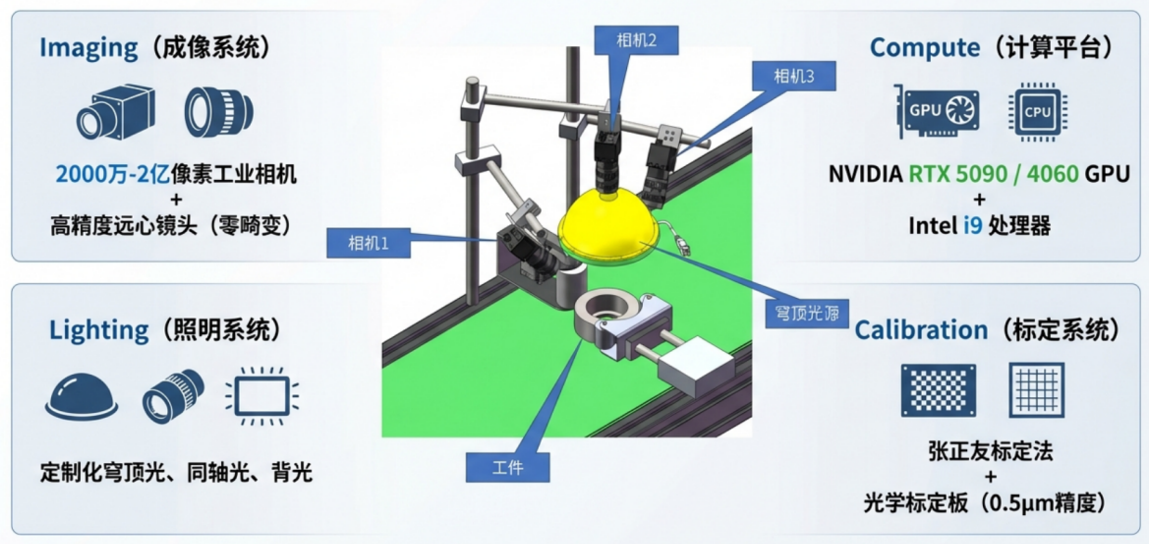

视觉检测设备搭配工业视觉硬件生态
视觉检测设备搭配工业视觉硬件生态

四、检测程式制作与调试

程式是某个型号对应的一整套检测规则:在哪些区域找什么特征、用什么工具、上下限多少、超出后归入哪类缺陷。设备通用、程式专用,换产品只需换程式,这是标准化机型保持高稼动率的原因。

1. 一键建模的实际步骤

设备支持一键建模:放入良品取像、确认定位基准、划定检测区域、导入少量良品与不良品样本由系统生成模型,再用未参与建模的产品验证。样本需求少、流程固定,10分钟内即可完成部署,换型时间大幅压缩。

建模只是起点。样本少意味着模型对来料波动的容忍度要靠现场数据校准,首批验证应覆盖不同批次、载具与班次,把边界样品单独挑出确认,程式才能从"能跑"变成"敢放行"。

2. 工具库组合与阈值

内置工具库含尺寸测量、距离判定、面积计算、轮廓匹配、颜色识别与OCR字符读取,用法是组合而非单选:轮廓匹配确认姿态,距离判定核对偏移,面积计算判异物与少锡,颜色识别分混料。阈值应来自样本分布,上下限落在良品之外、不良品之内并留余量,过窄会误判正常波动,过宽则放过临界缺陷。

五、判定逻辑与误报控制

1. 判定逻辑的三个层次

第一层定位对齐,允许合理平移与旋转;第二层在检测区域取灰度、边缘、面积、高度等量值;第三层按规则判定、归类并输出坐标。分层的好处是排查有方向:整板全判不良多为定位失败,局部大面积异常多为光照或载具,零散单点异常才回到阈值与样本。

2. 误报来源与复判闭环

误报把良品判成不良,拖累直通率;漏报放行不良,威胁质量。误报常见来源有四:来料存在程式未覆盖的正常差异,如色泽批次波动;光源或环境光漂移使阈值失效;载具残留与镜头积尘形成固定伪特征;阈值过紧而样本过少。

设备提供智能复判,自动标记可疑区域并附判定依据,人工只需在少量图像上二选一,效率提升同时降低误判。更关键的是闭环:复判结论回写程式,确属误报的样本进入样本库,定期重新学习并复核阈值。

六、技术参数一览

下表汇总检测能力、光学配置、自动化流程与服务条款。选型时重点对照检测项目、适用工件与节拍三项,它们决定设备能否落地;准确率与质保属于共同底线。

参数项规格与说明
检测方式2D与3D混合检测
2D检测项目部件缺失、偏移、异物、锡膏不良、字符模糊
3D检测项目组件高度、倾斜、翘曲
缺陷覆盖100%
检测准确率99.97%
建模方式一键建模,少量良品与不良品样本
换型部署10分钟内完成
标准工具库尺寸测量、距离判定、面积计算、轮廓匹配、颜色识别、OCR读取
成像硬件高清工业相机、远心镜头
照明配置环形光、背光、同轴光可切换
机械结构紧凑设计、刚性强
自动化流程自动上料、传送、定位、检测、分拣
节拍灵活可调,适配中高速产线
适用工件绝大多数中小尺寸工件
软件形态浏览器访问,免装客户端
数据功能实时监控、缺陷图像存档、统计报表、扫码追溯
系统对接MES、PLC
辅助功能智能复判,自动标记可疑区域
整机质保12个月
光学部件质保18个月
技术支持7×24小时远程支持

表中是能力与标准配置,落地效果还取决于未列入的条件:工件在载具上的姿态是否稳定、来料是否有程式未覆盖的差异、节拍是否为成像与运算留出余量、现场光照与粉尘是否可控。

七、典型应用场景

1. PCBA与电子组装

PCBA是AOI最典型的战场:锡膏的少锡、多锡、偏移与桥连,贴装的缺件、错件、极性反、偏移,以及丝印字符模糊与板面异物,都由2D覆盖;回流后的翘曲与元件立碑、浮高依赖3D高度信息。两种能力同机,可在一个节拍内完成前后段核对,减少搬运与二次定位误差。

2. 汽车零部件与注塑件

汽车零部件关注装配完整性与外观一致性:卡扣是否到位、密封圈有无缺失、孔位是否完整、表面有无划伤。注塑件更依赖颜色识别与轮廓匹配,用于分辨混料、缺料、毛边与缩水。此类客户多要求单件追溯,扫码追溯与图像存档把"哪一件、何时、判了什么"串成一条链。

八、与专用AOI的差异

1. 专用机的强项与代价

专用AOI围绕单一产品深度优化:光路按该产品反光特性定制,治具按形状设计,程式与节拍压到极限,检出率与速度都很高。代价明确:换产品就要改机械与光路,投入大、周期长,产品寿命短或批量小时,设备摊销很难算过账。

2. 标准化机型的适用边界

标准化机型把通用能力做厚、定制部分做薄,适合中小尺寸工件、多品种小批量、预算与人力有限的场景:无需复杂定制即可快速部署,性价比高、上手快。边界也应讲清:超大尺寸、特殊结构或极端反光材质,标准光路难以覆盖,应转向定制视觉检测方案。

九、选型、产线对接与维护

1. 选型要核算三个量

一是精度余量,由最小缺陷倒推像素密度,并留出成像抖动与阈值波动余量;二是节拍余量,把上料、传送、成像、运算、分拣各段耗时相加与产线名义节拍比对,缺口应留在运算侧;三是样本可得性,决定一键建模能否在10分钟内落地。

2. 产线对接与数据管理

软件界面简洁直观,浏览器访问即可操作,无需安装客户端:产线任一授权终端都能查看实时画面与统计,工程师也不必逐台升级。设备支持实时监控、缺陷图像存档、统计报表、扫码追溯与MES/PLC对接,判定结果可随条码进入上层系统。

数据不是"存起来备查",而是驱动改善:缺陷类型占比变化提示前段工艺漂移,直通率曲线与程式版本对齐可判断阈值调整是否有效,高频可疑位置则指向载具或光源的固定干扰。把报表纳入班组例会,AOI才从闸门变成窗口。

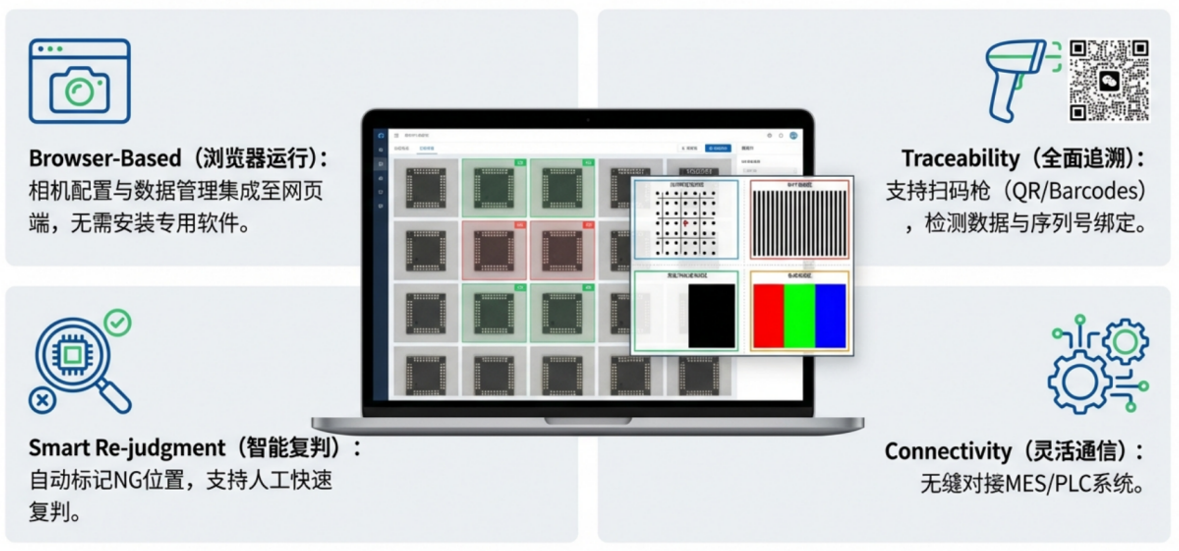

视觉检测设备软件系统
视觉检测设备软件系统
设备售后服务与支持
设备售后服务与支持

安装维护方面,设备日常只需清洁镜头与光源出光面、检查载具与挡停、每月用标准样件复跑程式。整机提供12个月质保、光学部件18个月质保,并有7×24小时远程支持,异常时先远程调取图像与日志定位,再决定是否上门。

十、常见问题解答

问:检测准确率有多高

检测准确率达99.97%,支持2D检测(部件缺失、偏移、异物、锡膏不良、字符模糊)与3D检测(组件高度、倾斜、翘曲),实现100%缺陷覆盖,可全面替代人工目检。实际表现与程式质量、来料一致性相关,建议验收时用自有样品跑批次验证。

问:换型部署要多久

支持一键建模,只需少量良品与不良品样本即可生成检测模型,10分钟内完成部署,大幅缩短换型时间。内置工具库适配绝大多数中小尺寸工件,换线时主要工作是导入程式并验证边界样品。

问:能检测哪些产品

面向PCBA电路板、汽车零部件、精密注塑件、电子组装件等行业,支持尺寸测量、距离判定、面积计算、轮廓匹配、颜色识别、OCR字符读取等功能。超出中小尺寸范围或结构特殊的工件,建议改走定制方案。

问:售后与质保怎么安排

整机12个月质保,光学部件18个月质保,提供7×24小时远程技术支持。软件采用浏览器架构,免安装、易维护,支持智能复判、缺陷图像存档、扫码追溯与MES/PLC对接,便于长期的数据管理与版本维护。

问:与定制设备怎么区分

标准化机型采用通用化设计,适配中小尺寸工件,无需复杂定制即可快速部署,性价比高、上手快,适合中小制造企业自动化升级。若需检测超大尺寸或特殊结构工件,可选用定制视觉检测方案,按光路、治具与节拍重新设计。
