汽车的一体化压铸电池托盘、航空航天的大型结构件、建筑行业的巨大板材——这些动辄一两米甚至更大的工件，怎么检测？
传统的三坐标测量仪行程有限，根本装不下。人工拿卷尺和卡尺去量，误差大得离谱，数据还不靠谱。更麻烦的是，大型工件往往要在产线上快速流转，抽检都来不及，更别说全检了。
大型视觉检测设备就是为这个场景设计的。它专门针对1000mm以上的超大尺寸工件，用机器视觉和激光传感技术，在几秒钟内完成长宽、厚度、平面度、翘曲的同步检测。
概述：大型视觉检测设备的定义与分类
大型视觉检测设备是一类专门针对超大尺寸工件设计的非接触式智能测量系统。它不同于普通视觉检测设备——普通设备视野小、行程短，大型工件要么放不进去、要么需要多次拼接测量，效率低、误差大。
大型视觉检测设备主要分为两类：

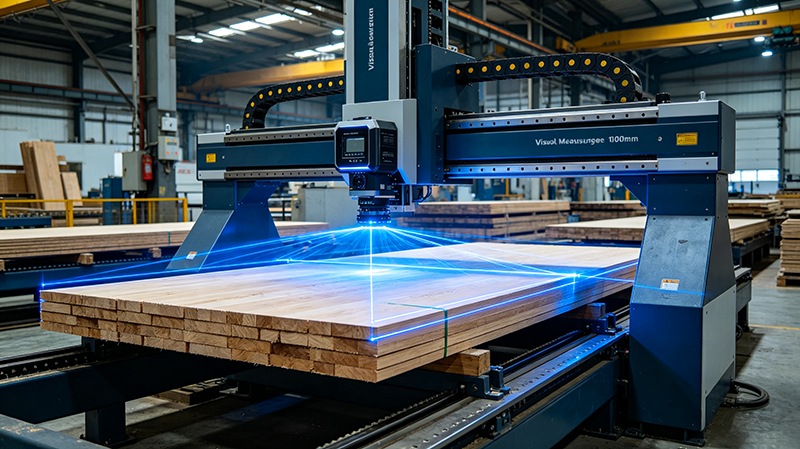

龙门式大型视觉测量设备。采用高刚性龙门框架与花岗岩基座设计，抗变形能力强，可覆盖数米级的测量幅面。部分设备测量范围可达6000×5000mm。适合汽车冲压件、航空结构件等超大尺寸工件的尺寸验证与形位公差分析。
在线式大型视觉检测系统。直接安装在产线上，工件通过传送带进入检测区域，自动完成测量和分拣。适合板材、大型塑胶件等连续生产场景。
原理：大型视觉检测设备的核心技术
大型视觉检测设备的技术难点在于：视野大了，精度怎么保证？工件大了，边缘畸变怎么消除？

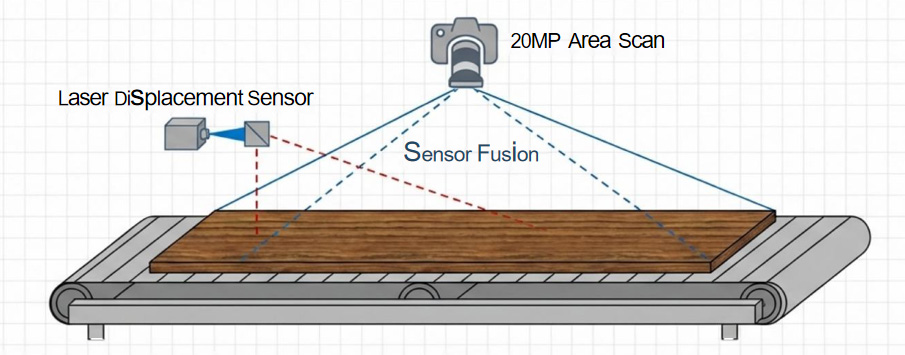

2D+3D融合成像是核心解决方案。以科迎法电气的大型建材多维视觉测量系统为例，系统采用2000万像素面阵相机负责XY轴的长宽测量，激光位移传感器负责Z轴的厚度测量。一次拍摄即可同步获取二维平面图像与三维高度数据，实现尺寸与形貌的综合检测。
广角远心镜头与畸变矫正解决“视野大、边缘变形”的问题。普通镜头在大视野下会产生透视畸变，边缘的尺寸测量结果严重失真。远心镜头通过特殊的光学设计，在整个视野范围内保持放大倍率一致，彻底消除透视畸变。
多区域拼接算法实现超长尺寸的无缝测量。单个相机视野有限，通过多区域拼接技术，将多个视野的图像无缝合并，不丢特征、不漏区域。
均匀照明系统保证全画幅亮度一致。针对大型工件表面纹理复杂、跨度大的特点，采用均匀面光源与漫反射照明，确保整个视野内细节清晰、无反光干扰。
四、参数：大型视觉检测设备的关键指标
测量幅面。这是大型视觉检测设备最核心的参数。科迎法电气的大型建材多维视觉测量系统专为1000mm+超大尺寸工件设计。部分龙门式设备测量范围可达6000×5000mm。
测量精度。视野大了，精度不能降。长宽测量误差±3mm，厚度测量误差±0.5mm。对于汽车零部件等高精度场景，最新光学影像仪可实现微米级精度。
检测节拍。大型工件同样要求高效率。科迎法电气的大型视觉检测设备检测节拍≤3秒/件。凌云光的热成型切割视觉检测方案实现70余种零件的全流程高精检测。
环境适应性。大型工件往往在车间恶劣环境下生产，设备需具备抗振动、防尘、适应温度变化的能力。高强度机架与精密传动部件保障长期稳定运行。
五、场景：大型视觉检测设备的典型应用
新能源汽车——一体化压铸件检测。新能源汽车的一体化压铸电池托盘、车身结构件尺寸大、结构复杂，传统三坐标抽检方式耗时数小时且覆盖率低。中科摇橹船在赛力斯生产线部署的AI视觉质检系统，可在30秒内完成一台整车上万个零部件检测，累计服务超过30万台汽车的生产制造。
建材与家具行业——板材全检。木工板材、家具板、建筑板材等1000mm+超大尺寸工件，传统人工测量效率低、误差大。科迎法电气的大型建材多维视觉测量系统可实现长宽、厚度、平面度、翘曲、边缘缺陷的同步检测，检测节拍≤3秒/件。设备支持连续运行、自动传送、定位夹紧、检测分拣全流程自动化。
航空航天——大型结构件检测。航空航天结构件尺寸大、精度要求极高。龙门式大型视觉测量设备采用高刚性结构，可完成飞机蒙皮、舱段等大型部件的尺寸验证与形位公差分析。
汽车零部件——热成型切割件检测。汽车热成型零件切割前后都需要严格检测。凌云光推出热成型切割视觉检测方案，切割前检测放置偏位与浮高翘曲，防止激光头撞机；切割后实时检出未切透、漏切、孔位偏差等缺陷。
六、总结
大型视觉检测设备的本质，是解决“工件太大、人工测不准、普通设备装不下”的检测难题。随着新能源汽车一体化压铸、航空航天大型结构件、建筑板材等行业的快速发展，大型视觉检测设备的需求正在持续增长。
从2D面阵相机到2D+3D融合成像，从人工抽检到在线全检，大型视觉检测设备正在帮助制造企业实现超大尺寸工件的自动化、数字化、智能化质量管控。上海科迎法电气在该领域推出了针对1000mm+超大尺寸工件的大型建材多维视觉测量系统，为建材、家具、大型塑胶件等行业提供了可靠的视觉检测解决方案。
