在锂电池制造中，极片质量直接决定了电池的性能和安全性。极片表面的露箔、暗斑、划痕、掉料、气泡等缺陷，可能导致内阻激增、寿命衰减甚至热失控。研究数据表明，极片缺陷中小目标缺陷占比高达56.7%，中尺度缺陷占37.1%，大长宽比缺陷占6.2%。
传统的人工目检方式不仅效率低，而且难以发现微小缺陷。锂电池极片缺陷检测设备基于机器视觉与深度学习技术，能够在涂布、辊压、分切、模切等各工序实现100%在线全检，从源头拦截不良品流入下一道工序。
概述：极片缺陷检测的行业痛点
锂电池极片的生产要经过制浆、涂布、干燥、辊压、分切、模切等多道工序。每一道工序都可能引入缺陷——涂布不均匀产生暗斑和露箔，辊压压力波动导致掉料和气泡，分切刀具磨损产生毛刺。
这些缺陷的共同特点是：尺寸小、对比度低、形态多样。在低亮度和低对比度的极片图像中，缺陷往往被背景淹没。传统的图像处理算法难以稳定识别，而人工检测又受限于速度和疲劳。
某研究团队基于生产工艺，运用失效模式和影响分析（FMEA）方法研究了缺陷产生机理及其对内阻激增、寿命衰减等失效模态的关联规律，并通过仿真模拟了热失控演化路径。
原理：极片缺陷检测的核心技术
高分辨率线阵相机成像。极片是大幅面连续运动的材料，面阵相机难以覆盖全幅宽。线阵相机通过逐行扫描，配合编码器同步触发，实现大幅宽极片的完整成像。4K/8K/16K分辨率的线阵相机在极片段检测中应用最为广泛，可轻松应对大幅宽极片检测。部分相机采用多线时间延迟积分（TDI）技术，响应度高、动态范围宽，可在高行频下确保成像质量。
图像增强与预处理。极片缺陷图像普遍存在低亮度和低对比度问题。基于小波变换与Retinex理论结合的图像增强模型，通过全局自适应伽马校正调整整体亮度，利用多尺度自适应伽马校正进一步增强局部细节和对比度。该模型实现了频域和空域的协同增强，亮度顺序误差提升超过30%，模型运行速度提升60%。

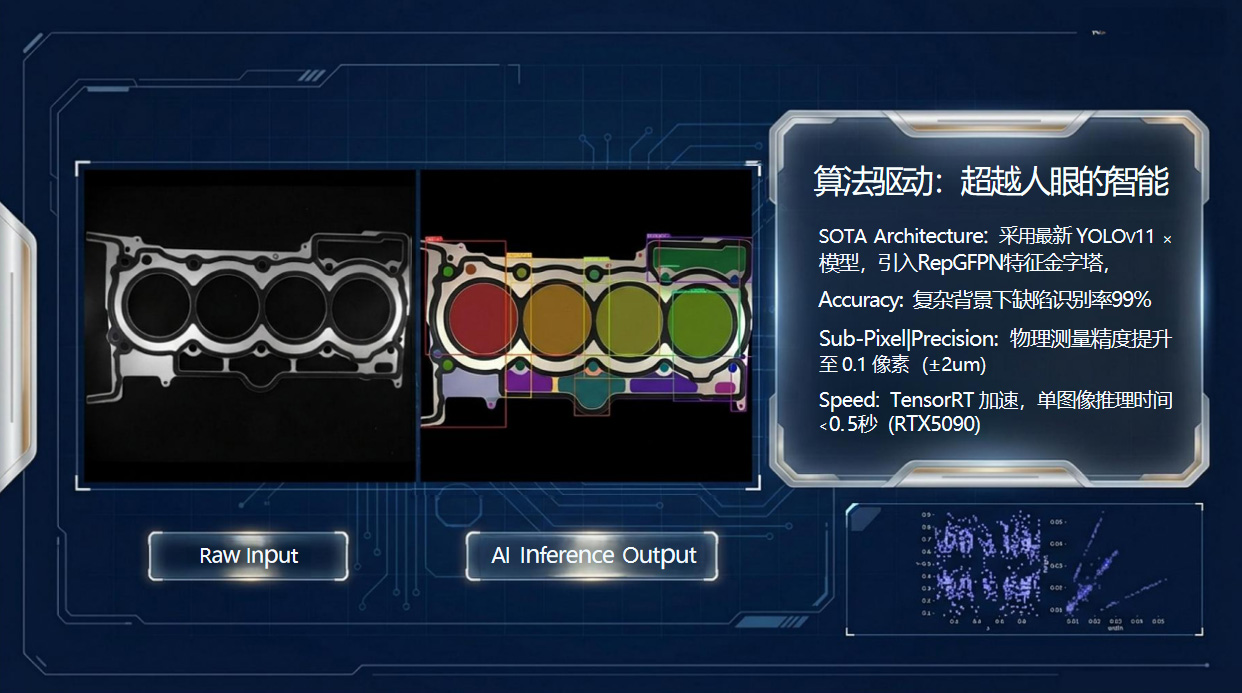

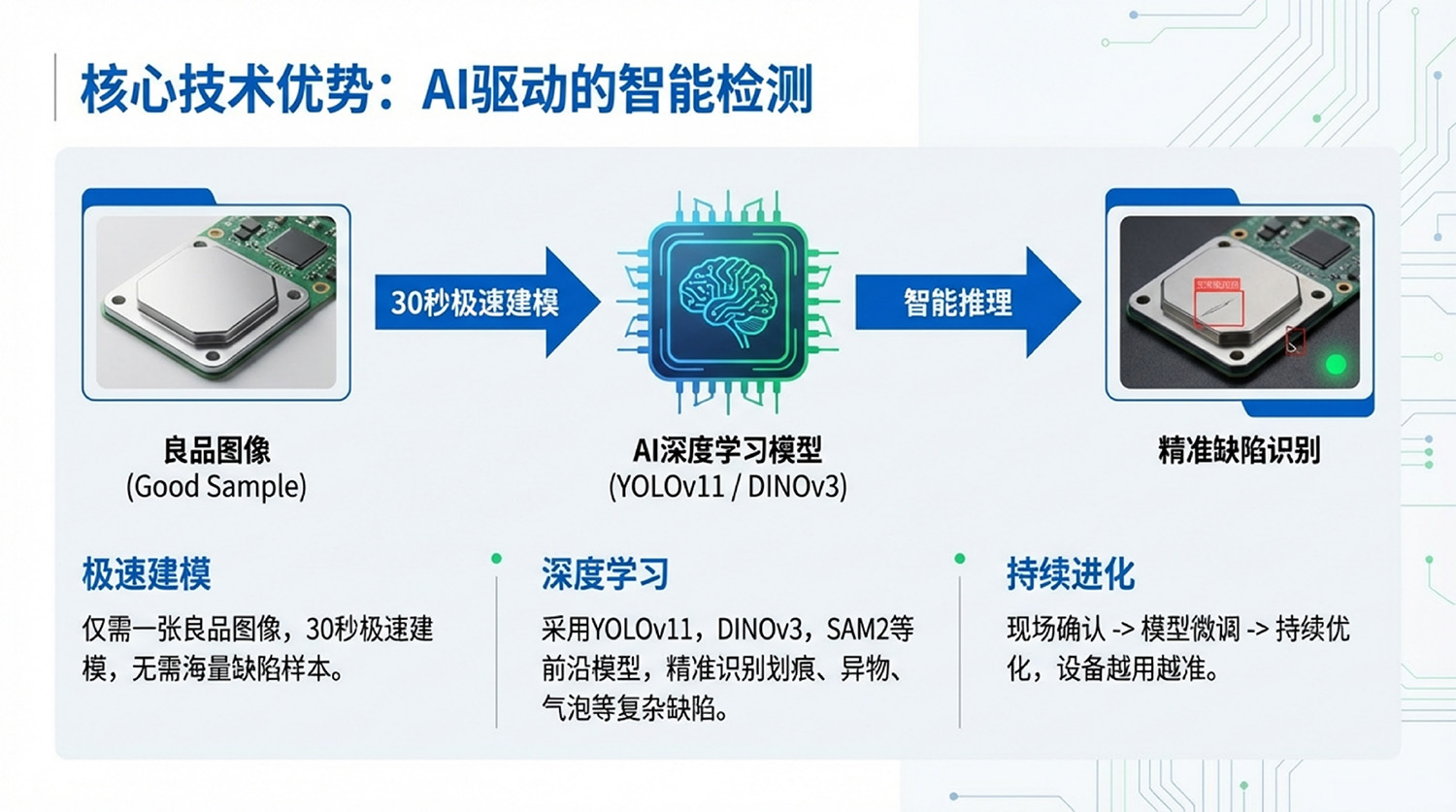

深度学习缺陷识别算法。针对极片缺陷“小目标、多尺度、背景复杂”的特点，基于YOLOv11的目标检测算法引入双层路由注意力机制与小波卷积神经网络，扩大图像感受野，缺陷识别准确率达98.55%，平均精度50mAP提高3%。
分时频闪与多光源融合。在极片与极耳外观检测中，分时频闪检测方案采用单台曝光分时线阵相机搭配多角度频闪光源，利用分时控制技术实现单次扫描获取多个光场图像信息，节约硬件成本、减小工位布局空间。
参数与检测能力
检测精度：缺陷识别准确率≥99%
检测分辨率：高速运动条件下可达微米级
检测速度：适配150m/min以上产线速度
检测类型：露箔、暗斑、划痕、掉料、气泡、褶皱、毛刺、凹坑等
检测模式：在线全检
场景：极片缺陷检测的典型应用
涂布工序：涂布是极片制造的第一道关键工序。涂布不均匀会产生暗斑、露箔、厚度偏差等缺陷。线阵相机配合多角度光源，在涂布机出口实时检测极片涂层表面质量。
辊压工序：辊压压力波动可能导致极片表面出现裂纹、掉料、气泡。高分辨率成像与AI算法结合，在高速运动中捕捉微米级缺陷。
分切与模切工序：分切刀具磨损会产生极片边缘毛刺。毛刺检测单元相机在120m/min产线速度下稳定成像，集成自动ROI、拼图输出、信号合并等智能功能，实现微米级毛刺的高速在线检测。
极耳检测：极耳焊接质量直接影响电池导电性能。分时频闪检测方案可同时检测极耳露铜、折痕等缺陷，单次扫描获取多个光场图像信息。
总结
锂电池极片缺陷检测的核心在于“看见微小缺陷”和“判断缺陷类型”。从图像增强算法到深度学习模型，从线阵相机到分时频闪光源，极片检测技术正在从“能看见”走向“能看懂”。
随着锂电池向高能量密度、高安全性方向持续发展，极片检测的精度和效率要求只会越来越高。上海科迎法电气在锂电池极片视觉检测领域积累了丰富的技术经验，围绕深度学习、高精度光学成像等核心技术，为锂电制造企业提供可落地的在线全检方案。把极片质量交给机器把关，让每一块电池都经得起考验。
