M8插座

产品定位与系统角色

插座在系统中的角色

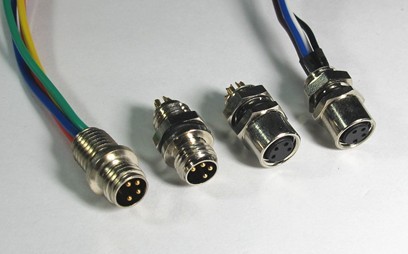

M8 插座是上海科迎法电气 M8 圆形连接器系列中的固定端。它被安装在设备面板、接线盒或传感器本体上，作为设备与外部线束之间的固定接口；与之配接的插头承担移动端，二者通过 M8×1 螺纹锁合并形成完整回路。插座一旦装上，通常随设备寿命周期不再拆动。

正因为它承担的是固定端角色，选型时更看重安装尺寸、后端接线方式与密封可靠性，而不是插拔手感。插座选错，整台设备的线束接口都要跟着改，返工成本远高于插头。

与国际接口兼容

该插座遵循通用的 M8×1 螺纹与针位定义，可与市面常见的 M8 插头配接。对出口设备与备件替换场景，这一点尤为重要：用户在本地采购的插头能直接插上，不必整套更换连接方案。

面板安装形式

插座以面板法兰固定为主，前端露出 M8 螺纹接口，后端穿过面板进入机内。法兰外形紧凑，适合在有限面板面积上密集布置多个点位；对需要从机内直接焊接引线的设备，插座后端可做成焊杯或针脚。

结构组成与工作原理

针位与芯数布局

插座内部按 3 芯、4 芯、5 芯、8 芯等规格布置孔位，针位围绕圆心均匀分布，其中一个位置作为定位基准。芯数增加时针距缩小，绝缘壁相应变薄，因此高芯数规格对注塑精度与插头配合尺寸的要求更严。

接触件结构

孔式接触件由铜合金弹片成型，插针进入后弹片产生弹性变形，形成环形多点接触。多点接触降低接触电阻，也让插合过程有一定容错：即使插针略有偏心，仍能保持有效接触面积，不至于出现单点打火。

螺纹锁紧

M8×1 螺纹为锁紧主体，旋紧后插头端面压向插座端面，密封圈在两者之间被压缩。螺纹有效长度与端面结构共同决定压缩量，设计上留出到位手感，使操作者能凭手感判断是否拧紧。

密封与防转结构

法兰底部设置定位凸台或防转缺口，装配后限制插座在面板孔内转动，避免拧插头时带动整个插座。密封由端面 O 形圈与法兰密封垫共同承担，前者管插合界面，后者管安装孔，两者不能互相替代。

关键参数与规格

下表列出该系列插座的主要配置维度。标注为典型的项目属于行业通行水平，具体数值以对应型号的出厂参数与铭牌为准。

同一芯数下，焊杯与针脚的可用接线空间差别明显。机内空间狭窄、需要弯折引线的设备，焊杯型更灵活；采用回流焊的板端应用，则应选择耐焊接温度的针脚型。

材料与制造工艺

壳体材料选择

金属壳体以黄铜车削或锌合金压铸后镀镍，螺纹耐磨、抗冲击好，适合工程机械与户外设备；工程塑料壳体重量轻、绝缘强，适合对整机重量与漏电流有要求的场合。两种壳体在外形上保持一致的安装尺寸。

绝缘芯件成型

绝缘芯件由耐热工程塑料注塑，针位孔与定位结构在同一次成型中完成。模具精度直接决定孔距一致性，孔距偏差会在插合时表现为插入力偏大或接触不良，因此成型后的尺寸抽检不可省略。

镀层处理

接触件常见镀金与镀锡。镀金层适合微弱信号与低电平回路，镀锡层适合供电回路。壳体镀镍层则主要承担防腐与外观一致性，盐雾与附着力按批次抽检，螺纹部位的镀层完整性需重点确认。

出厂检测

检测包括外观、螺纹通止规、针位间距、通断与耐压抽检；密封型另做气密或浸水确认。对焊杯型还需检查焊杯内壁有无镀层脱落，避免焊接时出现拒焊。

防护与可靠性

插合防护

插合状态下典型可达 IP67，满足冲洗、雨淋与短时浸水条件。防护成立的前提是两处密封同时到位：端面 O 形圈未被挤出、法兰密封垫未被压偏。任何一处装配失误，都会让防护等级形同虚设。

耐温与耐候

金属与塑料件在常见工业温度区间内保持稳定，密封件按材质适配温区。户外安装时应避免长期积水与阳光直射叠加，必要时加装防护罩，减缓胶料老化速度。

耐腐蚀能力

镀镍壳体对常规大气、轻度酸碱雾具有耐受性；长期接触切削液或强清洗剂的场合，需同时确认密封件胶料相容性。食品与医药设备的消毒环节，应提前说明所用消毒剂类型。

抗振与电气稳定

法兰固定加螺纹锁紧，使插座在振动环境中不易松动；定位凸台限制转动，避免长期微动磨损法兰孔。电气方面，针距与绝缘壁厚决定了耐压余量，高芯数规格应避免超压使用。

安装与接线指导

面板开孔

按图纸开孔并去毛刺，孔口倒角有助于密封垫贴合。面板厚度超过螺纹有效长度时，插座前端露出不足，插头无法完全拧入；面板过薄则应加装垫板，避免紧固时压溃。

焊接与板端装配

焊杯接线先预焊芯线再与杯壁贴合，加热时间尽量短，防止芯件软化变形。针脚型用于 PCB 时，确认焊盘孔径与针径匹配，回流焊温度曲线需在芯件耐温范围内，避免高温导致孔位变形。

固定与复检

法兰螺钉对角分步拧紧，使密封垫均匀受压。装配后插拔一次确认锁紧顺畅，并检查机内引线是否被面板边缘割伤；对带屏蔽的产品，还应确认屏蔽层与壳体地的连通。

型号与选型

插座的选型维度集中在芯数、接线形式、壳体材质与屏蔽形式四项。下表按这四项给出对应场景，具体订货型号以样本与合同确认为准。

改造项目应优先核对安装尺寸，再谈电气参数；新设计则可从芯数与接线形式入手。无论哪种情况，插头与插座都应成对确认，避免因针位定义或螺纹长度不一致而返工。

典型应用场景

传感器与开关类设备是 M8 插座最集中的应用。插座固定在传感器尾部或设备面板，插头随线束移动，检修时只需拔插一次，不必拆开机体。三点位与四点位是这类设备的常见配置。

在机床与自动化产线的分线盒、阀岛与 I/O 模块上，插座密集排布，承担多路信号的引出。高芯数规格减少了单机接口数量，也让机内布线更短、更整洁。

在工程机械、环卫与农业装备上，金属壳体插座配合螺纹锁紧，可应对持续振动与高压冲洗。户外长期停机时加装防尘帽，能有效减少潮气凝结与触点氧化。

在光伏、锂电与储能设备的辅助回路上，插座承担温控探头、门限开关与指示灯的信号引出。这些点位数量多、分布散，采用统一的 M8 接口后，备件只需备插头，现场更换不必区分品牌与针位。

常见问题与排查

接触不良

先区分焊点与孔位：轻拉引线判断焊点是否虚接，再用标准插针测量插合力。若插合力明显偏小，说明弹片压力衰减，应更换插座；若插合力正常而电阻偏大，多为镀层污染，可清洁后复测。

安装孔渗水

多为法兰密封垫偏移或面板表面不平。拆下更换密封垫，清洁安装面后按对角顺序分步紧固；面板有划伤或凹陷时先修整，单纯加厚密封垫不能解决根本问题。

插座随插头转动

检查定位凸台是否装入对应的防转孔、法兰螺钉是否松动。防转结构失效后，旋紧插头会带动插座旋转，长期使用会磨大面板孔并破坏密封，应及时更换或重新定位。

定制与服务

可按客户图纸调整法兰外形、安装孔位与后端引出长度，也可提供不同芯数组合与屏蔽结构。对已有面板开孔的改造项目，可依据实物样件确认配合尺寸，减少试装次数。

供货可配套防尘帽、密封垫与装配示意，批量项目按批次附检测记录。包装采用单体装袋并标注型号、芯数与批次，储运避免重压、暴晒与油污浸泡。

特殊介质、特殊温度或高振动工况，建议在选型阶段说明使用条件，由供方同步确认壳体材质、密封胶料与镀层方案，避免后期因单点不匹配造成整机返工。
