上海科迎法电气质量部在航空插头出厂检验和客诉分析中经常遇到一个问题——同样标注"接触件镀金"的航空插头，在海洋环境和室内环境中使用寿命差异巨大。原因在于"镀金"只是一个统称，金层厚度从0.05微米到2.5微米不等，不同厚度对应的耐腐蚀性能相差10倍以上。用户在选型时如果不关注镀金厚度，可能在海洋或化工环境中几个月就出现接触不良。太阳光模拟器等精密设备的信号传输也依赖航空插头的接触可靠性，镀金层选择直接影响信号质量。
航空插头接触件镀金层厚度选型与盐雾环境接触电阻分析
一、航空插头接触件镀金的目的和原理

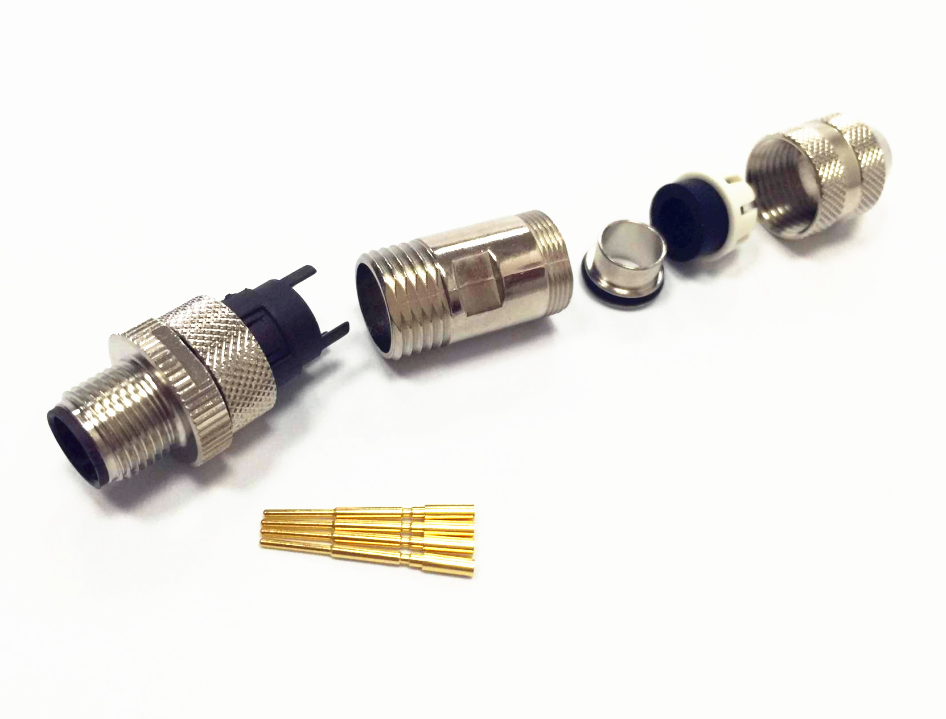

航空插头接触件（针和孔）基材通常为黄铜（H62或H65）或磷青铜（C5191），基材在空气中会氧化生成铜锈（氧化铜和碳酸铜），氧化层电阻率高导致接触电阻增大。镀金的目的有两层：
第一层 防腐蚀：金的化学性质稳定，不与氧、水、大多数酸碱反应。金层覆盖基材后隔绝空气和水分，防止基材氧化。这是镀金的核心功能。
第二层 降低接触电阻：金的电阻率低（2.44乘10的负8次方欧姆米），金层表面光滑，接触面金与金直接接触，接触电阻极低（小于5毫欧）。
但镀金层的防腐效果取决于厚度——金层是多孔性的，薄金层（小于0.4微米）存在微孔，腐蚀介质可以通过微孔渗透到基材导致底层腐蚀。厚金层（大于0.8微米）微孔密度低，腐蚀介质难以渗透，防腐效果好。（IEC 60352-1标准）
二、常用镀金厚度规格和适用环境
航空插头接触件常用镀金厚度分四档：
薄金（0.05到0.1微米）：俗称"闪金"或"薄镀金"，仅用于外观装饰或短期储存防腐。微孔密度高，不耐任何腐蚀环境。在盐雾环境中数小时即出现基材腐蚀。不适合作为航空插头工作接触面。部分低价航空插头使用薄金降低成本，用户需注意辨别。
薄金（0.2到0.4微米）：微孔密度仍较高，可抵抗室内干燥环境中的氧化，适合室内环境使用。在湿度低于60%且无腐蚀性气体的室内环境中可使用3到5年。不建议用于户外或工业环境。盐雾测试约8到16小时出现红锈。（行业公开数据）
标准金（0.5到0.8微米）：微孔密度显著降低，可抵抗一般工业环境的腐蚀。适合工厂车间、设备内部等中等腐蚀环境。盐雾测试约48到96小时无明显腐蚀。这是大多数中端航空插头的标准镀金厚度。
厚金（1.0到2.5微米）：微孔密度极低，可抵抗海洋、化工等强腐蚀环境。盐雾测试可达200到500小时以上。适合户外设备、海洋平台、化工工厂等恶劣环境。高端航空插头和军用标准连接器通常采用厚金。
三、金层厚度与接触电阻的关系
镀金层厚度对接触电阻有两方面影响：
初始接触电阻：金层越厚，接触面越光滑，接触电阻越低。但差异不大——0.1微米金层接触电阻约5到10毫欧，2.5微米金层接触电阻约3到5毫欧。初始接触电阻差异对大多数信号传输无显著影响。
老化后接触电阻：金层越薄，老化后接触电阻增大越快。在盐雾环境中，0.1微米金层48小时后基材开始腐蚀，接触电阻从5毫欧增大到50到100毫欧。0.8微米金层48小时后无明显腐蚀，接触电阻稳定在5到8毫欧。2.5微米金层500小时盐雾后接触电阻增大不超过20%。（科迎法实验室盐雾测试数据）
接触电阻增大的危害：低频信号（电源、开关量）可容忍较大接触电阻变化（100毫欧以内不影响功能）。高频信号（以太网、总线通讯）对接触电阻一致性敏感，接触电阻波动会导致信号反射和丢包。精密测量信号（太阳光模拟器IV测试的电压采样线）对接触电阻极敏感，接触电阻增大会直接引入测量误差。
四、金层磨损和插拔次数影响
航空插头每次插拔时接触面产生摩擦，金层会逐渐磨损。磨损速率取决于接触压力和金层硬度：
接触压力：航空插头接触压力通常30到100克力（M12螺纹式约50到80克力）。接触压力越大，插拔时金层磨损越快，但接触电阻越低。需在低磨损和低接触电阻之间平衡。
金层硬度：纯金（24K）硬度低（维氏硬度25到30HV），耐磨性差，适合少插拔场景。硬金（金钴合金或金镍合金，硬度120到200HV）耐磨性好，适合频繁插拔。航空插头通常使用硬金镀层。
磨损寿命：0.8微米硬金层在50克力接触压力下可承受500到1000次插拔，金层未磨穿前接触电阻稳定。超过500到1000次后金层磨穿暴露基材，接触电阻开始增大。2.5微米厚硬金层可承受2000到5000次插拔。（IEC 60352-1标准测试条件）
维护建议：航空插头额定插拔寿命通常500次，超过后建议更换。如果使用环境腐蚀性强（海洋、化工），即使未达到插拔次数也建议每2到3年检查接触电阻，发现接触电阻增大量大于20%时更换。
五、不同环境的镀金厚度选型建议
室内干燥环境（办公室、实验室、控制室）：0.2到0.4微米薄金足够，湿度低于60%、无腐蚀气体，氧化速率慢。关键信号回路可升级到0.5微米标准金增加余量。
工业车间环境（工厂产线、设备内部）：0.5到0.8微米标准金。车间环境湿度可能达80%、有油雾和粉尘，标准金可保证3到5年使用寿命。高频通讯回路建议0.8微米。
户外环境（户外设备面板、路灯控制箱、太阳能跟踪系统）：1.0微米以上厚金。户外有雨水、紫外线、温度变化，薄金层几个月即腐蚀。厚金可保证5年以上使用寿命。
海洋和化工环境（船舶、海上平台、化工厂、电镀车间）：2.0到2.5微米厚金。盐雾浓度高、腐蚀性气体（硫化氢、氯气）强，只有厚金才能长期保护基材。盐雾测试要求200小时以上。
选型时不仅看镀金厚度，还要看镀金工艺——化学沉金（ENIG）均匀性好但厚度有限（通常0.05到0.15微米），电镀金可做到0.1到2.5微米但均匀性受接触件形状影响。航空插头接触件通常用电镀金。要求供应商提供镀金厚度测试报告（X射线荧光测厚仪）和盐雾测试报告。
参考标准：IEC 60352-1电子连接件镀层标准、GB/T 2423.17盐雾试验方法、MIL-DTL-22541G军用连接器镀层规范
常见问题
问：航空插头接触件镀金0.1微米和0.8微米外观能区分吗？
答：很难从外观直接区分。0.1微米薄金颜色偏淡偏白（金层薄透出底层镍的白色），0.8微米金颜色偏金黄。但颜色判断受底镀层（通常是镍底层）影响，不准确。唯一可靠方法是X射线荧光测厚仪（XRF）无损测厚，精度可达正负0.02微米。采购时要求供应商提供XRF测厚报告。
问：接触件发黑一定是镀金层失效吗？
答：不一定。发黑可能有三层原因。第一，金层磨穿后底层铜氧化变黑——此时接触电阻已显著增大，需要更换。第二，底层镍迁移到金表面形成黑色镍氧化物——金层薄于0.4微米时容易出现，接触电阻可能增大也可能暂未影响。第三，环境中的硫化物（如硫化氢）与银或铜反应生成黑色硫化物——如果接触件基材含银或铜暴露，会产生黑色硫化层。无论哪种原因，发黑的接触件都建议测试接触电阻，电阻增大超过20%时更换。
问：硬金和软金在航空插头中怎么选？
答：航空插头几乎都用硬金（金钴合金或金镍合金），硬度120到200HV，耐磨性好适合频繁插拔。软金（纯金24K）硬度仅25到30HV，插拔几十次就磨穿，只适合极少插拔的固定连接。选型时默认选硬金，除非有特殊低接触压力需求（如测试探针）才考虑软金。供应商通常默认硬金，但建议在采购规格书中注明"硬金镀层（金钴合金），硬度大于120HV"。
问：盐雾测试多少小时合格？
答：按使用环境定。室内环境8到16小时盐雾无腐蚀即可（0.2到0.4微米金层）。工业环境48到96小时（0.5到0.8微米金层）。海洋和化工环境200到500小时（1.0到2.5微米金层）。军用环境500小时以上（MIL标准）。采购规格书中应明确盐雾测试小时数和判定标准（接触电阻变化量小于20%、外观无明显腐蚀）。
问：航空插头镀金层磨损后可以重新镀金吗？
答：理论上可以退镀后重新电镀，但实际操作不推荐。退镀过程使用化学溶液会腐蚀接触件基材，尺寸精度下降可能导致对接不良。重新电镀的厚度均匀性和附着力难以保证。航空插头接触件是精密加工件，重新镀金的成本可能接近新件价格。建议直接更换新的航空插头，不要尝试重新镀金。
