航空插头振动环境下怎么保证接触可靠？振动试验标准与锁紧机构选型

上海科迎法电气在航空插头技术支持中发现，用户反馈最多的故障不是接触件烧蚀或密封失效，而是振动环境下出现偶发性接触不良导致信号中断。航空插头广泛应用于航空、军工、工业机械、轨道交通等振动严苛的场合，接触件在振动中的微动磨损和瞬时分离是核心可靠性问题。本文从机械工程角度分析振动环境下的接触可靠性设计和选型方法。



航空插头在振动环境中的接触不良主要由以下机制导致。



微动磨损。接触件插合后，接触点在振动作用下产生微米级相对滑动（振幅0.5到10微米，频率10到2000赫兹）。这种微动会在接触镀层表面产生氧化磨屑，氧化磨屑是绝缘体，逐渐积累后接触电阻增大。微动磨损的发展过程通常分为三个阶段：初期接触镀层磨合（前100小时，接触电阻微增），中期氧化磨屑积累（100到1000小时，接触电阻缓慢上升），后期镀层穿透（1000小时以上，接触电阻急剧增大）。



瞬时分离。当振动加速度足够大时，插针与插孔之间的接触压力可能瞬间降到零，出现毫秒级分离。分离期间信号通路断开，对于数字信号可能导致数据包丢失，对于模拟信号产生尖峰噪声。瞬时分离在振动加速度大于10G时容易发生。



谐振放大。航空插头的接触件和悬臂结构有固有频率（通常500到3000赫兹）。当外部振动频率接近固有频率时，接触件振幅放大数倍，微动磨损加速。设计时应避开常见振动频率（如50赫兹工频、100赫兹变频器频率、谐振点）。



应力松弛。接触件簧片在长期振动和温度循环下产生应力松弛，接触压力逐渐下降。铍铜簧片应力松弛较小（1000小时后衰减约5%），黄铜簧片衰减较大（1000小时后衰减约15到20%）。





航空插头振动试验主要参考以下标准。



GJB 101A（军用圆形连接器）。振动频率10到2000赫兹，加速度15G，扫频速率1倍频程每分钟，每个轴向4小时，三个方向共12小时。试验中和试验后接触电阻变化不大于10毫欧，无中断。



MIL-DTL-38999（美军标圆形连接器）。振动频率10到2000赫兹，加速度15G或29G（等级不同），持续时间同GJB 101A。



EN 2519（航空航天连接器）。振动频率10到2000赫兹，加速度10G，功能振动和耐久振动两个等级。



IEC 60512-6（电子连接器试验方法）。振动频率10到500赫兹，加速度5到10G，适用于工业级连接器。



振动试验中需要监测接触电阻连续性，标准要求试验过程中接触电阻中断不超过10微秒，且不出现连续中断。



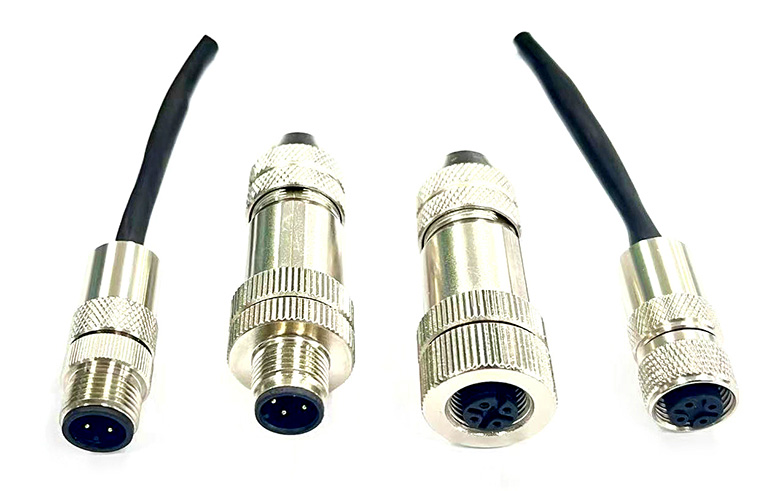

航空插头的锁紧机构直接影响振动条件下的接触稳定性。锁紧机构的作用是在振动中保持插头和插座之间不发生相对位移。



卡口锁紧（Bayonet）。卡口锁紧通过钢珠弹珠卡入插座凹槽实现快速锁紧，旋转角度约30到60度。优点是操作快速、可盲插、有锁紧手感。卡口锁紧在低频振动（10到500赫兹）下性能良好，但在高频振动（500赫兹以上）下可能出现锁紧间隙增大，导致插针插孔相对位移增大。钢珠弹珠的磨损也会降低锁紧力，建议定期检查弹珠灵活性。



推拉锁紧。推拉锁紧通过推入式弹簧销卡入锁紧槽实现锁紧，无需旋转。优点是操作简单（直推直拉），适合空间受限场景。推拉锁紧在随机振动（宽频振动）下锁紧力衰减较快，因为弹簧销在多方向振动下可能瞬时脱离。建议推拉锁紧件使用高强度弹簧钢（如不锈钢304或17-7PH）。



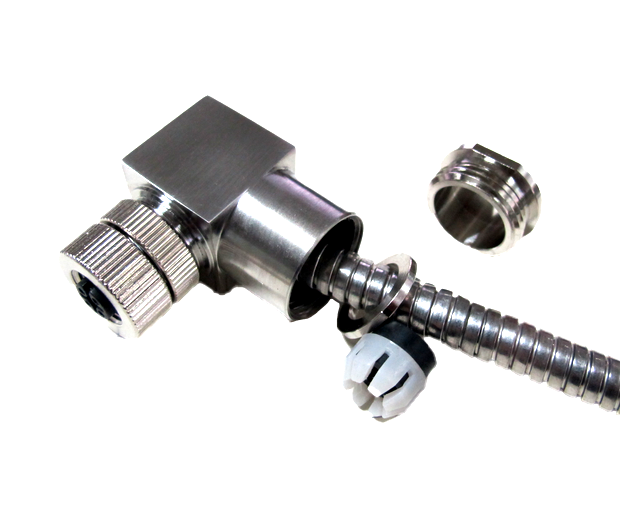

螺纹锁紧。螺纹锁紧通过旋转螺母将插头和插座拧紧，螺纹副提供最大锁紧力和防松动能力。螺纹锁紧在所有振动频段下性能最好，锁紧后相对位移几乎为零。缺点是操作时间长（需要旋转多圈），不适合频繁插拔的场景。建议高频振动环境（变频器附近、发动机附近）选择螺纹锁紧。



中心螺栓锁紧。在插头中心设置长螺栓贯穿插头和插座，从背面用螺母拧紧。中心螺栓锁紧提供最大锁紧力，且锁紧力分布均匀（不偏心）。适用于大尺寸连接器（G尺寸以上）和超高振动场景（航空发动机、导弹挂架）。





接触件设计是决定振动可靠性的根本因素。



接触件材料。铍铜（C17200）是最佳接触件簧片材料，弹性模量高、导电性好、应力松弛小。磷青铜（C5191）次之，价格约为铍铜的一半，适合中低振动场景。黄铜不适合做簧片，应力松弛大。



接触件镀层。镀金厚度大于0.8微米是振动环境的基本要求，镀金厚度大于1.27微米可满足军标要求。镀金层下加镀镍底层（1.5到3微米）作为阻挡层，防止铜迁移到金表面。多孔金镀层（厚度不足0.5微米）在振动中很快磨损暴露铜基底，加速氧化。



接触压力。插孔对插针的接触压力推荐3到8牛顿（每点），低于2牛顿容易在振动中瞬时分离，高于10牛顿插拔力过大不便操作。多接触点设计（如冠簧式插孔有6到12个接触点）可将总接触力分散到多点，单点磨损后其他点补偿。



接触件长度。插合长度越长振动中稳定性越好，因为长接触件有更大的导向面和摩擦面。军标连接器插合长度通常8到15毫米，工业级5到8毫米。





选型时根据振动环境选择对应等级的航空插头。低振动环境（普通工业设备，振动加速度小于5G）选推拉锁紧加磷青铜接触件即可。中振动环境（轨道交通、工业机械，振动加速度5到10G）选卡口锁紧加镀金1.27微米加铍铜接触件。高振动环境（航空发动机附近、军工装备，振动加速度大于10G）选螺纹锁紧加镀金2.5微米加铍铜加多接触点设计。



科迎法电气生产的航空插头系列涵盖MIL-DTL-38999标准GJB 101A标准，接触件采用铍铜镀金工艺，锁紧机构可选卡口、推拉和螺纹三种方式，可满足不同振动等级的应用需求。
