航空插头芯数怎么选？2芯到19芯连接器应用场景与选型决策方法

上海科迎法电气技术部在航空插头的研发和销售过程中发现，很多用户选型时最纠结的问题就是"选多少芯的"——选多了浪费钱（芯数越多越贵），选少了不够用（后期要加信号没针位）。航空插头的芯数规格很多——2芯、3芯、4芯、5芯、6芯、7芯、8芯、10芯、12芯、14芯、16芯、19芯……不同芯数的连接器外形尺寸、价格、适用场景都不同。芯数选型不是简单的"需要几路就选几芯"，还要考虑预留、接地、屏蔽、成本、尺寸等多个因素。本文从用户选型角度出发，讲解各芯数航空插头的典型应用、选型决策因素以及常见误区。

航空插头芯数选型指南：从2芯到19芯的应用场景与决策方法

一、芯数与规格的关系



航空插头（圆形连接器）的芯数和壳体规格是对应的——芯数越多，需要的壳体越大，连接器的外径也越大。



常见的对应关系（以M12/M16/M20/M24系列为例）：





注意：不同厂家的规格体系可能不同——有些厂家是M12/M15/M18/M22，有些是GX12/GX16/GX20/GX25等。芯数与壳体的对应关系也因厂家而异。选型时要对照具体产品的规格表。



芯数增加带来的影响：

- 价格增加——芯数越多越贵（接触件成本+加工成本）

- 体积增大——壳体更大更重

- 载流能力下降——同样壳体尺寸下，芯数越多每根针越细，额定电流越小

- 可靠性降低——接触件越多，故障点越多



二、各芯数规格的典型应用



2芯。最少芯数的航空插头，用于最简单的两路连接。

- 直流电源（24V DC正负）

- 单路开关信号（通/断）

- 单路热电偶（K型、J型等）

- 单声道音频信号

特点：体积最小、成本最低、接线最简单。



3芯。比2芯多一根接地或公共线。

- 直流电源+接地（24V+GND+PE）

- 交流电源（火线+零线+接地）

- 单路传感器（电源+信号+接地）

- RS232串口（TX/RX/GND）

特点：三根线是很多应用的基本配置——电源加信号加地。



4芯。比较常用的规格，满足大多数简单设备的需求。

- 电源+2路信号（24V/GND/信号1/信号2）

- RS422/RS485差分信号（A/B/GND+电源）

- 两路开关量

- 4线制变送器（电源+/电源-/信号+/信号-）

特点：4芯是性价比比较高的配置——芯数不多，但能满足大多数传感器和简单设备的连接需求。



5芯。比4芯多一路，用于需要额外信号或屏蔽的场合。

- 4路信号+接地

- 电源+2路差分信号+屏蔽

- 三相电源小电流（三相三线+接地不够，5芯可做三相四线）

特点：5芯是个中间档位——比4芯多一路，比8芯便宜。



7芯。中等芯数，用于信号较多的设备。

- 多路传感器信号（4到6路信号+电源+地）

- 小型控制盒连接（几路输入输出）

- 多通道温度传感器（如6路热电偶+公共端）

特点：7芯是圆形连接器中排列效率较高的芯数（1根中心针+6根外周针）。



8芯。常用的多芯规格。

- 多路信号传输（6到7路信号+接地）

- 工业以太网（4对双绞线）

- 多路开关量（6路输入/输出+电源+地）

- 小型PLC扩展连接

特点：8芯的应用很广泛——从信号到以太网都能用。



12芯。多芯连接器，用于信号较多的设备。

- 10路信号+电源+地

- 多通道数据采集

- 小型控制系统连接

- 多路传感器汇集

特点：12芯适合中等复杂度的设备连接。

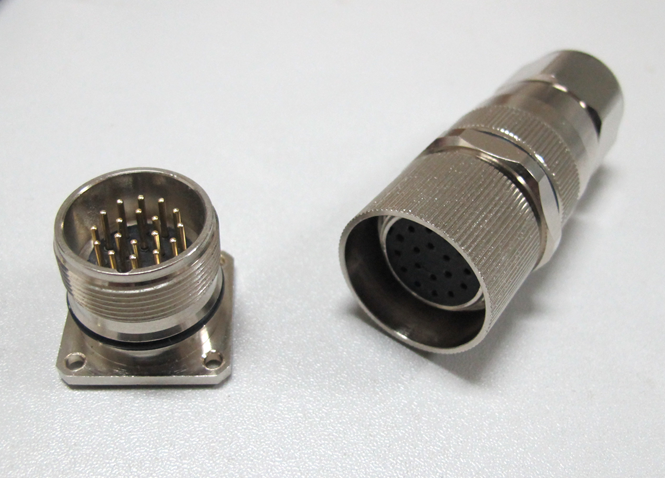

19芯。高密度连接器，用于信号很多的场合。

- 16路信号+电源+地+屏蔽

- 复杂控制设备连接

- 多参数测试设备

- 信号汇集箱

特点：19芯是大壳体连接器的常见芯数，适合信号密集的应用。

三、选型决策因素



因素一 实际需要的信号路数



这是最基本的因素——先数清楚需要多少路信号。列一个清单：

- 电源：几路？几路DC？几路AC？

- 模拟信号：几路？（4-20mA、0-10V、热电偶等）

- 开关量：几路输入？几路输出？

- 通信信号：几路？（RS485、CAN、以太网等）

- 接地：需要几路接地？（信号地、保护地、屏蔽地）



数出来的总数就是需要的最少芯数。注意：差分信号算2路（如RS485的A和B是2根针），以太网算4路或8路（百兆4芯，千兆8芯）。



因素二 预留芯数



不要按刚好的数量选，要留余量——预留芯数。预留的原因：

- 后期可能增加信号（如增加传感器、增加功能）

- 万一某根针坏了，可以换到备用针

- 不同版本的设备可能有不同的信号定义，留余量方便兼容



预留原则：

- 2~4芯：预留1芯（如需要3路选4芯）

- 5~8芯：预留1~2芯

- 10~19芯：预留2~3芯

- 预留比例大约10%到20%



但也不要预留太多——预留50%以上就浪费了。预留太多不仅增加成本，还导致连接器体积增大，可能安装不下。



因素三 载流能力



芯数和载流能力成反比——同样壳体大小，芯数越多，每根针越细，额定电流越小。



例如M16壳体：

- 3芯：每针额定电流13A

- 5芯：每针额定电流7A

- 9芯：每针额定电流3A



如果有大电流的路（如电源），需要确认对应针的载流能力够不够。大电流的路尽量选大针（粗针），小信号的路可以用细针。有些连接器支持"混合芯"——有粗针（大电流）和细针（小信号）的组合，有大电流需求时优先选混合芯的规格。



因素四 壳体尺寸和安装空间



芯数决定了连接器的壳体大小——芯数越多壳体越大。选型时要确认安装空间够不够：

- 面板安装：面板开孔尺寸是否匹配

- 线缆弯曲：连接器后面需要留够线缆弯曲空间

- 相邻间距：多个连接器并排时，间距够不够扳手操作

- 设备内部：设备内部空间是否容纳得下



如果安装空间有限，宁可选芯数少一点的（不够的信号用第二个连接器），也不要强行装大的。



因素五 成本



芯数越多价格越高——每增加1芯成本增加约5%到15%（芯数越多，增加的成本比例越高）。从成本角度考虑，够用就行，不要盲目选大芯数的。



但也要考虑总成本——如果因为芯数不够后期要换连接器（换连接器+重新布线+停机），总成本可能比当初选大一点的贵很多。



四、选型步骤



第一步 列信号清单。把所有需要传输的信号列出来，注明每路信号的类型（电源/模拟/开关/通信）、电流、电压。



第二步 计算所需芯数。统计总路数，加上预留芯数（10%到20%），得出需要的芯数。



第三步 确认载流。检查大电流回路的载流能力是否满足——不满足的话，要么选更粗的针（如果有混合芯规格），要么增加针数并联（两根针并成一路用，提高载流能力）。



第四步 选壳体规格。根据芯数选对应的壳体规格（M12/M16/M20等）。如果同一芯数有多种壳体规格可选（比如7芯M16和M20都能做），选小的（成本低体积小）。



第五步 确认安装空间。测量安装位置，确认连接器的尺寸（外径、长度）能装下。



第六步 综合评估。对比几个候选规格的成本、尺寸、可靠性，选性价比最高的。



五、常见误区



误区一 芯数越多越好。很多人觉得"多留几芯总没错"，于是本来需要8芯选19芯。但芯数多了带来很多问题——成本高、体积大、接线麻烦、故障点多。合适最好，不是越多越好。



误区二 刚好够用就行。另一个极端——需要5芯就选5芯，一根不多。后期想加个信号，发现没针位了，只能换连接器+重新布线，成本更高。预留10%到20%是比较合理的。



误区三 所有芯数电流一样。很多人以为每根针的电流都一样，其实不是——芯数多的每根针细，电流小。用8芯连接器的某根针传大电流（如10A），可能会烧。选型时要确认每路信号的电流和对应针的额定电流。



误区四 接地不算芯数。接地和屏蔽也要占芯数——保护地、信号地、屏蔽层都需要针位。很多人数的时候只数"有用的"信号，把地忘了，结果选出来芯数不够。接地和屏蔽必须算进去。



参考标准：GB/T 11313射频连接器（圆形连接器参考）、MIL-DTL-26482圆形连接器标准、MIL-DTL-5015军用圆形连接器、GB/T 4208外壳防护等级（IP代码）、IEC 61076圆形连接器标准



常见问题



问：航空插头2芯、3芯、4芯、5芯……怎么选？有什么简单的判断方法？

答：最简单的方法——先数需要几根线，然后加1到2根备用。具体对应：1到2路信号选2到3芯；3到4路信号选4到5芯；5到7路信号选7到8芯；8到12路信号选12到14芯；13到16路信号选16到19芯。记住一个原则：预留10%到20%的芯数备用。不要刚好用完——后期加信号没针位就麻烦了。但也不要预留太多（超过30%），浪费钱还占空间。如果不确定将来会不会扩展，可以稍微多选1到2芯，成本增加不多但灵活很多。



问：航空插头的芯数和电流大小有关系吗？是不是芯越多电流越小？

答：有关系，而且关系很大。同样大小的壳体（比如M16），芯数越多每根针越细，额定电流越小。举个例子：M16壳体，3芯的每针可能13A，5芯的每针7A，9芯的每针只有3A。因为壳体空间是固定的，针越多每根针越细，细针载流能力差。选型时一定要注意这个问题——特别是有电源或大电流信号的时候。如果既有大电流又有小信号，可以选混合芯的连接器——有几根粗针（传大电流）+几根细针（传小信号），比全部用粗针更经济。如果没有混合芯规格，大电流回路可以用两根针并联（一根不够，两根并起来用），但要注意两根针的接触电阻尽量一致。

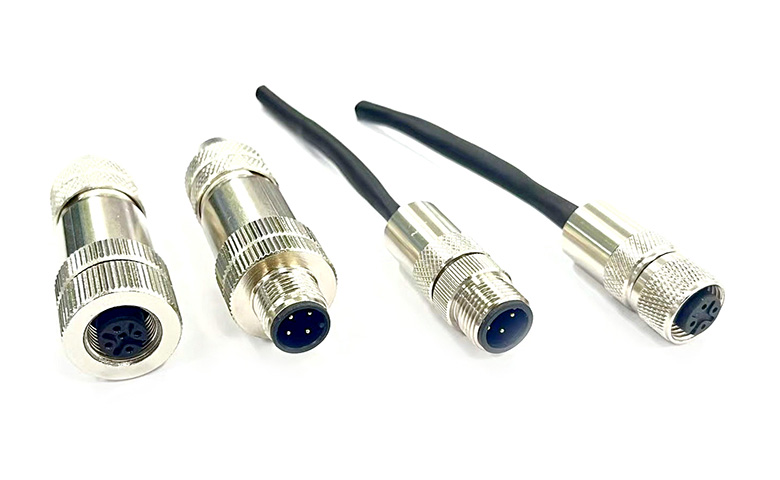

问：航空插头和M12连接器是什么关系？有什么区别？

答：航空插头是一个比较宽泛的概念——泛指各种圆形连接器，因为最早用于航空航天领域所以叫"航空插头"。M12连接器是圆形连接器的一种（螺纹外径12mm），属于小规格的航空插头。简单说：M12是航空插头的一个子类（小尺寸、工业自动化用）。区别：第一，尺寸——航空插头从M8到M40甚至更大都有，M12只有12mm一种规格。第二，应用——航空插头应用更广泛（电力、通信、军工、工业），M12主要用于工业自动化（传感器、总线、以太网）。第三，编码——M12有A/B/D/X等编码（防误插），普通航空插头通常没有编码（同规格能互插）。第四，标准——M12遵循IEC 61076-2-101标准，航空插头的标准很多（MIL、GB、GJB、企业标准等）。选型时先确定大类——工业自动化小信号选M12，大电流多信号选航空插头。



问：用两根针并联当一根用可以吗？能提高电流吗？

答：可以，在实际工程中经常这样做。原理是：两根针并联，总截面积是单根的2倍，载流能力约等于单根的2倍（实际上因为两根针的接触电阻不可能完全一致，会有轻微的电流分配不均，所以达不到严格的2倍，大约1.5到1.8倍）。注意事项：第一，两根针要相邻或对称——保证电流分配尽量均匀。第二，两根针的接触电阻要接近——如果一根接触电阻大，大部分电流会从另一根走，可能过载。第三，大电流并联建议用同规格的针，不要一根粗一根细。第四，并联后载流能力按1.5倍估算（不要按2倍），留安全余量。第五，信号线不要并联（数字信号并联会导致阻抗不匹配和信号反射），电源和大功率信号可以并联。
