在工业自动化系统中，M8连接器因其体积小巧而被广泛应用于小型传感器的信号连接。当现场有多个M8接口的小型传感器需要连接到控制系统时，如果采用点对点布线，线缆数量多、布线成本高、维护困难。M8 I/O总线分线盒能够将多个M8传感器的信号汇集后通过一根总线电缆传输到控制器，大幅简化布线结构。与M12 I/O总线分线盒相比，M8分线盒体积更小，适合空间紧凑、传感器密集的场合。上海科迎法电气作为上海本土专业的工业连接器和分线盒制造商，本文将为您详细介绍M8 I/O总线分线盒的选型要点和应用方案。
M8 I/O总线分线盒选型与信号汇集方案

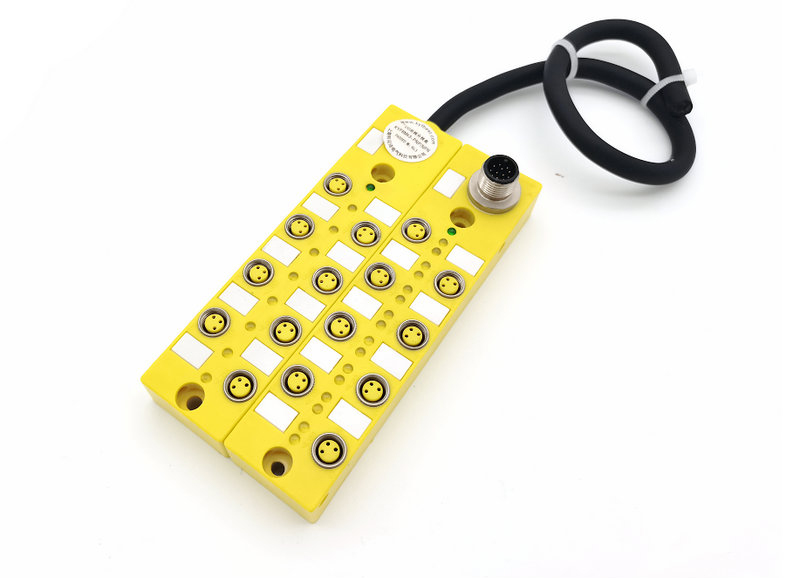

一、M8 I/O总线分线盒概述
M8 I/O总线分线盒是一种具有多个M8接口的现场信号汇集设备，将多个M8传感器的信号通过分线盒内部汇集后，通过一根总线电缆（如PROFINET、IO-Link、DeviceNet等）连接到主控系统，实现多路信号的集中传输和管理。
上海科迎法电气生产的M8 I/O总线分线盒系列产品涵盖4路、8路等多种规格，支持IO-Link、PROFINET等工业通信协议，具有IP67高防护等级，体积小巧，适用于空间紧凑、传感器密集的工业场合。产品广泛服务于长三角地区电子制造、包装机械、半导体设备等行业客户。

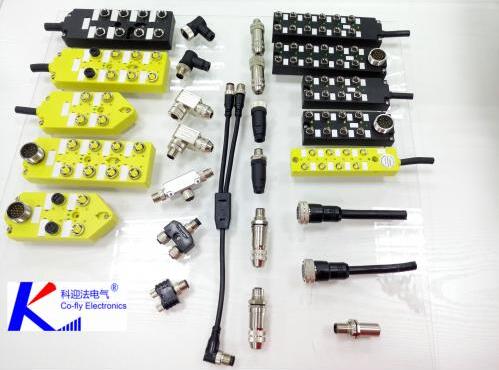

二、M8与M12 I/O总线分线盒的对比
| 参数 | M8 I/O 总线分线盒 | M12 I/O 总线分线盒 |
|---|---|---|
| 接口规格 | M8 | M12 |
| 体积 | 更小 | 较大 |
| 通道数量 | 通常 4-8 路 | 通常 8-16 路 |
| 单芯额定电流 | 3 针 4A，4-6 针 1.5A | 最高 4A |
| 主要应用 | 小型传感器密集区域 | 标准传感器、执行器 |
| 防护等级 | IP67 | IP67 |
当现场传感器密集、安装空间有限时，M8分线盒比M12分线盒更具优势。如果传感器数量不多或需要更大载流量，M12分线盒更合适。上海科迎法电气同时提供M8和M12两种规格的分线盒，可根据应用场景选择。
三、M8 I/O总线分线盒的主要类型
1. 按通信协议分类：
IO-Link分线盒：支持IO-Link智能传感器通信协议，能够传输传感器参数、诊断信息等智能数据，是M8分线盒的主流类型。IO-Link分线盒与IO-Link传感器配合使用，实现智能传感器网络。
PROFINET分线盒：支持PROFINET工业以太网协议，传输速率高，适用于中大型自动化系统中的M8传感器信号汇集。
DeviceNet分线盒：支持DeviceNet现场总线协议，适用于中小型设备的M8传感器连接。
2. 按I/O类型分类：
数字量输入分线盒（DI）：仅支持数字量输入信号，用于连接NPN/PNP型M8传感器（接近开关、光电传感器等）。
数字量输出分线盒（DO）：仅支持数字量输出信号，用于驱动小型电磁阀、指示灯等执行器。
混合型分线盒（DI/DO）：同时支持输入和输出信号，灵活性最高。
3. 按通道数量分类：
4路分线盒：4个M8接口，适用于少量传感器的局部汇集。
8路分线盒：8个M8接口，是最常用的规格，适用于中等规模传感器区域。
更多通道：根据客户需求可定制。
4. 按安装方式分类：
面板安装型：通过螺丝固定在设备面板上。
导轨安装型：安装在DIN标准导轨上，适合控制柜内安装。
直接安装型：通过自带支架直接固定在设备上，体积紧凑。
四、选型要点
1. 通信协议：根据控制系统的通信协议选择。IO-Link是M8分线盒最主流的协议，适合智能传感器系统。上海科迎法电气的IO-Link分线盒兼容主流PLC系统。
2. 通道数量：根据现场传感器数量选择通道数，建议预留10%-20%备用通道。4路和8路是最常用规格。
3. I/O类型：大部分场景选DI型（传感器输入），如果需要驱动执行器选DO型或DI/DO混合型。
4. 传感器类型：确认是NPN型还是PNP型传感器，分线盒需要匹配。部分型号支持NPN/PNP自动识别或切换。
5. 防护等级：M8分线盒通常用于设备内部或空间紧凑处，IP67防护等级能够满足大多数应用需求。
6. 供电方式：确认分线盒的供电电压（通常24V DC）和最大负载电流。每个通道的输出电流有限制（通常0.5A），需确认是否满足执行器要求。
7. 诊断功能：高端分线盒支持通道级诊断，能够监测每个M8接口的状态，便于故障排查。
8. 体积尺寸：M8分线盒的优势在于体积小，选型时确认外形尺寸是否满足安装空间要求。
五、典型应用场景
电子制造：3C电子生产线传感器密集、空间紧凑，M8分线盒的小体积优势明显。上海及周边长三角地区电子制造企业众多，是M8分线盒的重要市场。
半导体设备：半导体制造设备传感器数量多、精度高、空间紧凑，M8分线盒能够满足高密度传感器连接需求。
包装机械：包装设备空间有限、传感器密集，M8分线盒简化布线的同时不占用过多安装空间。
小型自动化设备：小型设备传感器数量不多（4-8个），M8分线盒正好满足需求，比M12分线盒更经济更紧凑。
机器人：工业机器人关节和末端执行器附近空间紧凑、传感器密集，M8分线盒的小体积非常适合。
六、常见问题解答
Q1：M8 I/O总线分线盒和M12 I/O总线分线盒有什么区别？
A：主要区别在于接口规格和体积。M8分线盒接口更小、体积更紧凑，适合小型传感器密集区域；M12分线盒接口更大、通道数更多、载流量更大，适合标准传感器和执行器。选用时根据传感器接口规格和安装空间来选择。上海科迎法电气两种规格的分线盒都有提供。
Q2：IO-Link分线盒和普通分线盒有什么区别？
A：普通分线盒只是物理汇集信号，不具备智能通信功能；IO-Link分线盒支持IO-Link智能传感器通信协议，能够传输传感器参数、诊断信息等智能数据，支持远程参数配置和设备管理。IO-Link分线盒是智能传感器网络的标配，上海科迎法电气的IO-Link分线盒兼容主流PLC系统。
Q3：M8分线盒的每个通道可以过多少电流？
A：M8分线盒每个通道的输出电流通常为0.5A左右，具体以产品规格书为准。这个电流足够驱动小型电磁阀和指示灯，但不适合大功率执行器。如果需要更大电流，可以考虑M12分线盒。选型时确认执行器的电流需求是否在分线盒的额定范围内。
Q4：上海地区购买M8分线盒有技术支持吗？
A：上海科迎法电气作为上海本地厂家，提供专业的技术支持服务，包括选型指导、方案设计、现场调试等。上海及长三角地区客户可享受上门技术支持，工程师当天到达。常用规格备有现货，上海地区当天发货。
Q5：M8分线盒可以级联使用吗？
A：以太网协议的分线盒通常支持级联功能，可以多个分线盒串联使用扩展I/O点数。IO-Link分线盒的级联能力取决于主站的支持情况。建议咨询供应商确认级联能力和最大级联数量。科迎法电气的分线盒支持级联扩展。
Q6：M8分线盒安装在设备内部需要防护等级吗？
A：即使安装在设备内部，也建议选择IP67防护等级的分线盒。设备内部可能有冷却液、润滑油飞溅，或需要清洗，IP67防护能够确保分线盒在潮湿多尘环境中可靠工作。上海科迎法电气的M8分线盒均达到IP67防护等级。
结语
M8 I/O总线分线盒以其小巧的体积和高效的信号汇集能力，在小型传感器密集的工业场合具有独特优势。选择通信协议匹配、通道数合适、防护等级达标的M8分线盒，能够简化布线、降低成本、提高系统可靠性。上海科迎法电气致力于为客户提供高品质的M8 I/O总线分线盒产品和专业的技术服务，上海及长三角地区可预约上门方案设计。欢迎联系我们的专业团队。
