7/8-20UNF 6针高温连接器（玻璃烧结）

上海科迎法电气7/8-20UNF 6针高温连接器是KYF-G系列耐高温高密封连接器产品线中的M23规格，采用玻璃烧结工艺实现金属壳体与6根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为7/8"-20UNF螺纹6针插座，对应M23规格，焊接式安装，额定电流8A，参照美军标MIL5015标准设计。高温密封接线端子的接触件镀金处理电性能稳定，适用于密封容器电气连接，壳体表面喷砂或亚光银灰色处理，支持用户定制特殊规格。

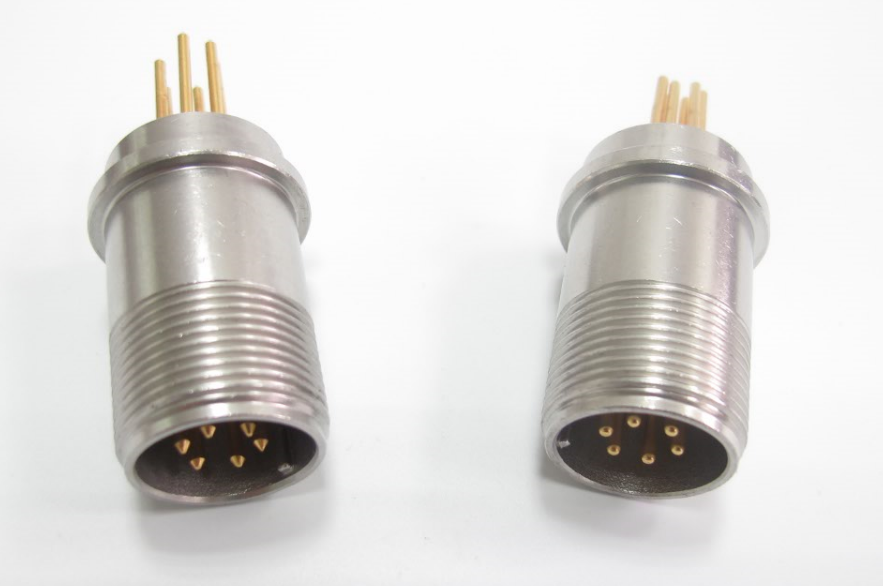

7/8-20UNF 6针M23玻璃烧结耐高温高密封插座

一、产品概述

7/8-20UNF 6针高温连接器是一款参照美军标MIL5015设计的玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的M23规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

该产品参照美军标MIL5015设计。MIL5015（现行为MIL-DTL-5015）是美国军方制定的圆形电连接器标准，自上世纪40年代以来在军工、航空航天、工业设备中广泛使用。7/8"-20UNF是MIL5015标准中尺寸14号壳体的螺纹规格，6针配置是MIL5015标准中的常用插针排列。该规格对应公制M23尺寸，与美标系列连接器接口兼容，方便用户在设备升级或维修时替换进口连接器。

焊接式安装是该产品的安装方式。连接器壳体焊接在设备面板或容器壁上，焊接连接是金属熔合，密封性能最优。6针8A规格适合多路信号传输或中等功率供电。7/8螺纹6针插座在工业传感器、密封容器电气连接等场合广泛使用，6路信号可以满足多参数传感器的接线需求。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

7/8-20UNF 6针高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。7/8螺纹6针插座常用于密封容器电气连接，容器内外温差大，玻璃烧结结构在温度变化下性能稳定不变形。（科迎法实验室测试数据）

特点二 参照MIL5015标准，美标兼容

该产品参照美军标MIL5015设计，7/8"-20UNF螺纹和6针排列方式与MIL5015标准中尺寸14号壳体一致。这意味着该产品可以与市面上符合MIL5015标准的同规格插头或线缆组件对接，方便用户在设备升级、维修或进口件替换时使用。MIL5015标准在军工、航空航天、工业设备领域使用非常广泛，标准化的接口设计保证了产品的通用性和互换性。（美军标MIL-DTL-5015公开标准文档）

特点三 7/8"-20UNF螺纹，M23规格

7/8"-20UNF是美制细牙螺纹规格，每英寸20牙，螺纹外径7/8英寸（约22.225毫米）。该螺纹规格对应公制M23尺寸——M23公制螺纹外径23毫米。7/8"-20UNF在国内军工和高端工业设备中使用较多，M23在公制标准设备中使用较多。两种螺纹的外径接近但不能直接互换（螺距和牙型角不同），选型时需确认设备接口的具体螺纹规格。7/8螺纹6针插座的接触件为Ø2mm，6针沿圆周均匀排列。

特点四 6针8A配置，多路信号传输

6针配置是MIL5015标准中的常用规格，6路信号可以满足多路传感器信号传输需求——例如电源正+电源负+2路信号输出+接地的典型多参数传感器接线。8A额定电流在Ø2mm接触件上可以安全承载，满足大多数工业传感器和小型设备的供电和信号传输需求。6针8A规格同时满足信号传输和中等功率供电需求，适用面广。

特点五 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

特点六 焊接式安装，密封最可靠

焊接式安装是该产品的标准安装方式。连接器壳体焊接在设备面板或容器壁上，焊接连接是金属熔合，密封性能最优——不存在密封界面，不存在O型圈老化风险。焊接安装后连接器与设备壳体成为一体，机械强度最高，抗振动抗冲击能力强。适合永久安装、密封容器贯穿等对密封性要求极高的场合。安装时不需要螺丝和螺纹孔，面板上只需要加工一个与连接器壳体配合的安装孔。

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（MIL5015标准6针排列，从定位键顺时针编号）：

注：以上为典型应用的功能定义，实际功能由用户系统确定，每针额定电流均为8A。MIL5015标准6针排列的引脚编号可能因壳体型号略有差异，选型时需确认对端接口的引脚定义。

安装方式对比表：

选型对照表：

选型步骤：

第一步 确认6针是否满足需求。6针适合多路传感器信号传输，如果需要更多芯数选7针或12针规格，更少选2到3针规格。

第二步 确认螺纹规格。检查设备接口螺纹为7/8"-20UNF（美制）还是M23×1（公制），两者不能互换。如果是M16×1选M16规格产品。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。焊接式是标准配置（密封最好），如果需要检修选法兰式螺丝固定。

五、典型应用场景

场景一 密封容器多路信号贯穿

真空设备、高压反应釜、密封试验箱等设备需要将内部多路信号引出到外部。7/8-20UNF 6针高温连接器安装在容器壁上，焊接后连接器与容器壁形成金属熔合密封。6针可以同时传输6路信号，减少连接器数量。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。8A额定电流满足容器内部传感器或控制器的供电需求。MIL5015标准接口保证与美标设备兼容。（行业公开应用数据）

场景二 工业传感器多参数传输

多参数工业传感器（如温度+压力一体传感器、流量+温度一体传感器）需要传输多路信号，6针配置可以满足多参数传感器的接线需求——电源正+电源负+2路信号+1路屏蔽。7/8"-20UNF螺纹是美标传感器常用接口规格，与美标传感器接口兼容。玻璃烧结结构耐高温350℃，在高温工业环境中性能稳定。8A额定电流远超传感器工作电流（通常0.1到1A），余量充足。

场景三 高温设备面板安装

工业加热设备、热处理炉、高温试验箱等设备的面板需要安装耐高温连接器。普通塑料连接器在高温下会熔化变形，7/8螺纹6针插座350℃工作温度完全满足高温设备面板安装要求。焊接式安装在设备面板上，连接器与面板焊接为一体，在高温环境下不会松动。6针8A规格可以连接设备的测温元件、加热元件控制信号和电源。

场景四 军工/航空航天设备接口

MIL5015标准是军工和航空航天领域最广泛使用的连接器标准之一。7/8"-20UNF 6针高温连接器参照MIL5015标准设计，可以与美标设备接口对接，适合军工和航空航天设备的使用场景。玻璃烧结结构的高气密性和耐高温性能满足军工设备在极端环境下的使用要求。焊接式安装确保在振动和冲击环境下连接器不松动。

场景五 进口件配套替换

很多用户使用进口MIL5015标准连接器（如Amphenol、Souriau等品牌），原配连接器损坏或需要更换时，进口件价格高且交期长。7/8-20UNF 6针高温连接器参照MIL5015标准设计，螺纹和针排列与原配连接器一致，可以直接替换。玻璃烧结结构和镀金接触件的性能指标与进口件相当，成本远低于进口产品。科迎法电气提供定制服务，可以根据用户提供样品1:1复制生产。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和7/8"-20UNF螺纹加工精度，螺纹中径用螺纹千分尺检测。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含螺纹中径和6针排列尺寸）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。7/8-20UNF 6针高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊壳体材料、特殊镀层要求、特殊螺纹规格（如M23×1公制螺纹）、特殊芯数配置、特殊安装方式、进口件1:1复制生产等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。进口件替换定制交货期通常30到45天。

参考标准：美军标MIL5015（MIL-DTL-5015圆形电连接器）、MIL-STD-1344电连接器测试方法、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：7/8"-20UNF螺纹和M23×1螺纹能互换吗？

答：不能互换。7/8"-20UNF是美制细牙螺纹，外径约22.225毫米，每英寸20牙（螺距1.27毫米）。M23×1是公制细牙螺纹，外径23毫米，螺距1毫米。两者的外径和螺距都不同，螺纹不能对接。7/8"-20UNF主要用于美标MIL5015系列连接器，在国内军工和航空航天领域使用较多；M23×1是公制螺纹，在国内工业设备中使用较普遍。选型时必须确认设备接口的螺纹规格——如果设备是美标接口选7/8"-20UNF，如果是公制接口选M23×1。如果不确定，可以测量设备接口螺纹的外径和螺距来判断。

问：7/8螺纹6针插座怎么和插头对接？需要什么插头？

答：该插座是面板安装端（固定在设备面板上），需要配合一个插头端（连接线缆）。插头螺纹也是7/8"-20UNF，与插座螺纹匹配。对接时将插头对准插座，旋转插头使螺纹锁紧，插头的插孔与插座的插针接触实现电气连接。插头可以是自由端线缆组件（带线缆的插头）或直角弯头插头。用户可以使用符合MIL5015标准的同规格第三方插头，也可以从科迎法电气采购配套插头。选型时需确认插头是6针配置且针孔排列方式与插座一致，MIL5015标准6针排列在尺寸14号壳体中的排列方式是固定的。

问：6针8A的MIL5015插座和普通M12 6针连接器有什么区别？

答：核心区别在标准体系、耐温和密封性能三个方面。第一，标准体系——MIL5015是美军标圆形连接器标准，7/8"-20UNF螺纹是美标规格，接口尺寸和针排列按MIL5015标准设计；M12是公制标准连接器，M12×1螺纹，接口尺寸按IEC标准设计。两者螺纹和接口不兼容。第二，耐温——MIL5015玻璃烧结插座耐高温350℃，M12普通连接器耐温通常125℃。第三，密封——MIL5015玻璃烧结插座气密性10的负8次方，M12普通连接器防护等级IP67。价格方面MIL5015规格远高于M12。选型时根据设备接口标准和环境要求选择。

问：焊接式安装的7/8-20UNF插座怎么接线？

答：该插座的接线端为焊接式——插针尾部延伸出壳体，用户需要将线缆焊接在插针尾部。接线步骤：第一，将线缆端部剥去绝缘层，露出约5到8毫米铜线；第二，将铜线缠绕或套在插针尾部；第三，用电烙铁焊接（推荐60W以上功率，使用含银焊锡提高耐温性）——烙铁接触插针尾部加热，焊锡在插针和铜线之间熔化形成焊接点；第四，焊接后用热缩套管保护焊点防止短路。焊接时注意：加热时间不要过长（避免热量传导到玻璃烧结部位导致玻璃碎裂），焊接后自然冷却。每针焊接一根线缆，6针分别焊接6根线。焊接完成后检查各针之间无短路。
