M8公头弯形预制一体连接器

M8弯形预制一体式连接器是上海科迎法电气自主研发、批量生产的工业级传感器/执行器圆形连接器。该产品自2006年推出以来，M8连接器经过数千家客户的实际应用验证，质量稳定可靠，可完全替代进口同类产品。连接器采用90°弯形设计，螺纹M8×1锁紧结构，电缆与接头预制一体成型，省去现场接线工序，用户只需确定所需电缆长度即可直接使用。产品防护等级达IP67，所有材质符合ROHS环保指令要求，通过CE/LVD、CE/EMC认证，公司通过ISO9001:2015及IATF 16949汽车行业质量体系认证，广泛适用于工业自动化、现场总线系统及各类传感器连接场景。

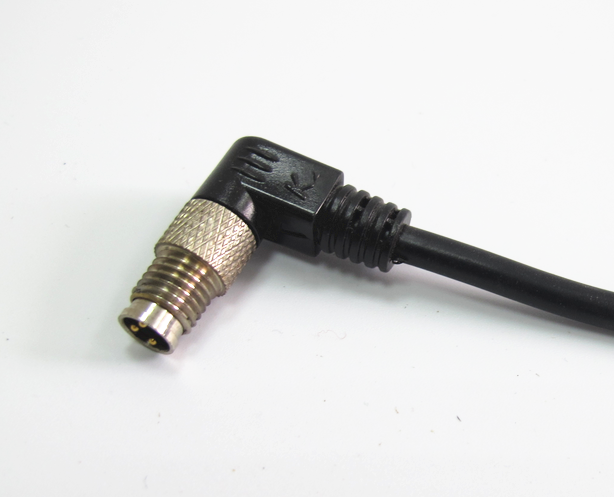

M8弯形预制一体式连接器（90°带电缆）

产品特点

一、90°弯形设计，节省安装空间

连接器采用90°弯形出线方向，特别适用于安装空间受限、电缆需沿设备表面走线的场景。弯形结构有效减少电缆弯曲半径，避免线缆过度弯折导致内部芯线断裂，延长电缆使用寿命。接头颜色标准为黑色，其他颜色可定制。

二、预制一体成型，即插即用

电缆与连接器预制一体成型，无需现场接线，用户只需确认电缆长度即可直接使用。这种设计省去了现场剥线、压接、焊接等工序，大幅提高安装效率，同时避免了现场接线质量不可控的风险，确保连接器的防水、防尘性能不受人为因素影响。

三、优质电缆材质，适应严苛环境

电缆采用高品质PVC或PUR材质，可选屏蔽型与非屏蔽型。PUR电缆具有优异的耐磨性、耐油性和抗水解性能，适用于拖链等动态弯曲应用场景。电缆颜色标准为黑色、黄色、灰色、蓝色，其他颜色可定制。电缆外径适配φ2-φ6mm，导体规格可选0.15mm²、0.2mm²、0.34mm²等。

四、丰富的芯数与防插错编码

产品提供3至6芯多种位数选择（标准品包括3针、4针、5针、6针），满足不同信号传输需求。防插错编码标准为A型，确保与标准M8连接器接口设备可靠对插，避免误插导致损坏。芯线颜色分布遵循行业惯例（棕、黑、蓝、白、灰等），方便用户快速识别和接线。

五、可靠的电气与机械性能

连接器额定电流：4A（3芯）/ 1.5A（4-6芯）；额定电压：60V（3芯）/ 30V（4-6芯）；绝缘电阻≥500MΩ；接触电阻≤8mΩ。机械寿命大于500次插拔循环，接触件表面镀金处理，确保长期使用中信号传输的稳定性和抗腐蚀能力。工作温度范围-25℃至+85℃，适应工业现场严苛环境。

六、IP67防护与ROHS环保

产品防护等级达IP67，有效防尘防水，适用于潮湿、多尘等恶劣工业环境。所有材质选择均符合ROHS环保指令要求，产品通过CE/LVD、CE/EMC认证。

七、支持多种现场总线系统

连接器可支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流工业自动化现场总线通信协议，适用于各类自动化设备和控制系统。

八、接受客户特殊定制

除标准产品外，公司支持以下定制需求：电缆尾端浸锡、配RJ45接头或各类接头、热缩管封口处理、非标电缆长度、特殊电缆外被材质及颜色、屏蔽型与非屏蔽型配置。

技术参数

订购信息

说明：用户可根据需要选择芯数、电缆长度、屏蔽/非屏蔽、电缆材质及颜色等，并在订购时特别说明定制要求。型号中的“L2M”代表电缆长度2米，可根据需要变更为其他长度（如L5M代表5米）。

典型应用

• 工业自动化设备传感器/执行器信号连接

• 现场总线系统（Profibus、DeviceNet、EtherCAT等）节点连接

• 汽车制造、机床、机器人、包装设备

• 工厂自动化控制系统信号传输

• 拖链等动态弯曲应用场景（PUR电缆）

• 替代进口M8连接器，降低采购成本与交期压力

质量保障与服务

上海科迎法电气自2004年成立以来，专注于电气连接与传感器技术领域，M8连接器系列自2006年批量生产，累计服务客户超3000家。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015及IATF 16949汽车行业质量体系认证。一般数量订货交货期为现货或3天内发货，产品已多次出口至欧美、东南亚、中东市场，质量可靠，值得信赖。欢迎来电咨询或提出特殊定制需求。
