大面积LED太阳光模拟器是上海科迎法电气面向光伏组件量产检测、钙钛矿/叠层电池研发、材料光老化测试等大尺寸样品测试需求，自主研发的稳态光源设备。设备采用高功率多色LED阵列作为光源，通过多波段光谱拟合技术精准匹配AM1.5G标准光谱，辐照面积支持模块化扩展，最大可覆盖2600mm×2800mm超大面积。产品在光谱匹配度、辐照不均匀度、时间不稳定性三项核心指标上全面满足IEC 60904-9:2020标准中A+级或A级要求，可应用于校准实验室及高精度量产测试场景。

大面积LED太阳光模拟器 A+A+A+级详细介绍

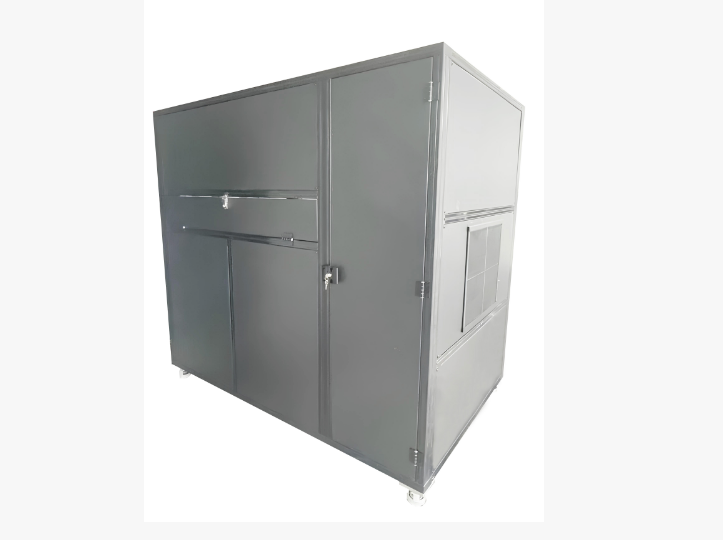

大面积LED太阳光模拟器 A+A+A+

一、 核心定义：什么是LED太阳光模拟器？

LED太阳光模拟器是一种利用特定组合的发光二极管（LED）作为光源，在特定工作平面上模拟出接近真实太阳光谱和辐照度设备。当它的有效照射面积达到“米”级（例如1.2m x 2.4m甚至更大），能够完整覆盖整块大尺寸光伏组件时，便被称为“大面积LED太阳光模拟器”。其核心目标是在实验室内为光伏产品创造一个可控、可重复、标准化的“太阳环境”。

二、 与传统氙灯模拟器的对比优势

相比于传统的氙灯模拟器，LED技术带来了革命性的提升：

  • 无与伦比的均匀性： 这是LED模拟器最显著的优势。通过成千上万颗LED的精密排布与独立调控，可以在整个测试平面上实现极高的辐照均匀度（通常优于±2%），确保组件每个区域接收到的光强一致，测试结果更为精准。

  • 卓越的光谱匹配性： 采用多通道（如A+、B+级）LED组合，能够更好地覆盖太阳光光谱，尤其是在对晶体硅电池响应敏感的红外和紫外波段，光谱匹配度更高。

  • 瞬间开关与无闪烁输出： LED可以瞬间达到稳定工作状态，无需预热，且输出无频闪。这支持快速的“闪光式”测试，单次测试时间可短至数毫秒，极大提升了生产线上的测试效率。

  • 超长寿命与低维护成本： LED光源寿命通常可达数万小时，远超氙灯。这大幅降低了更换灯管的频率和维护成本，同时保证了光源长期使用的稳定性。

  • 可编程的灵活光谱： 高级别的LED模拟器可以独立调节不同波段LED的强度，从而模拟不同时间、不同大气条件下的太阳光谱（如AM1.5G， AM0），用于研究组件在不同环境下的性能表现。

三、 核心技术构成

LED光源

  • 寿命≥20000小时，是氙灯的10倍

  • 瞬时启动，无需预热

  • 光强调节范围内光谱形状恒定

  • 无臭氧，无需排风

性能等级

  • 光谱匹配度：A+级（失配度＜±8.5%）/ A级（失配度＜±12.5%）

  • 辐照不均匀度：A+级（≤1%）/ A级（≤2%）

  • 时间不稳定性：A+级（≤0.5%）/ A级（≤2%）

模块化面积

  • 单模块：300×300mm、400×400mm、500×500mm

  • 扩展组合：0.6m×0.6m、0.6m×1.2m、1.2m×1.2m、1.2m×2.4m、2.4m×4.8m

  • 最大定制：2600×2800mm

光谱可调

  • 20路以上独立LED通道

  • 预置AM1.5G、AM0、AM1.5D模式

  • 自定义光谱输出

  • 10%~130%太阳常数连续可调，光谱形状不变

散热系统

  • 高导热铜基板传导

  • 分布式主动风冷

  • 可选水冷，控温≤±1℃

智能控制

  • 多通道独立调光

  • 实时光强闭环，稳定度≤0.5%

  • 时序编程，模拟日出/日落

  • 远程监控与故障报警

技术参数



参数 指标
光源类型 高功率多色LED阵列
LED寿命 ≥20000小时（光衰＜10%）
辐照强度 100~1300W/m²连续可调
光谱匹配度 A+级或A级
辐照不均匀度 A+级≤1% / A级≤2%
时间不稳定性 A+级≤0.5% / A级≤2%
光谱范围 300~1200nm（标配），可扩展至280~1800nm
标准光谱 AM1.5G（标配），AM0可选
有效辐照面积 单模块300~500mm，扩展最大2600×2800mm
工作距离 200~800mm
出光方向 垂直向下/向上/水平（可定制）
散热方式 风冷（标配）/水冷（选配）
控制方式 上位机软件+远程
电源 220V±10%，50/60Hz
符合标准 IEC 60904-9:2020 / ASTM E927 / JIS C8912

四、 主要应用领域

  • 大尺寸光伏组件量产分档： 在生产线末端，对功率输出进行快速、精准的测试与分档，是其主要应用场景。

  • 光伏组件研发与认证： 为研发新型组件（如HJT、TOPCon、钙钛矿等）提供可靠的性能评估平台，助力其通过IEC等标准认证。

  • 双面组件测试： 可以配置双面光源，同步或分别测试组件的正面和背面发电效率。

  • 农业光伏与建筑一体化光伏测试： 为这些特殊应用场景下的光伏产品提供定制化的测试方案。


大面积LED太阳光模拟器常见问题 (FAQ)

Q: LED太阳光模拟器与传统氙灯模拟器有什么区别？

LED太阳光模拟器具有光源寿命长（50000小时以上）、能耗低、发热量小、光谱稳定无闪烁、可快速开关等优势。科迎法大面积LED太阳光模拟器采用多波段LED组合光源，实现AM1.5G光谱匹配，且光谱可微调。

Q: A+A+A+等级是什么意思？比AAA级更好吗？

A+A+A+是IEC 60904-9标准中的最高等级（优于普通AAA级），三个A+分别代表光谱匹配度A+（更接近太阳光谱）、辐照不均匀度A+（≤1%）、时间不稳定性A+（≤1%）。精度更高，适合对测试精度要求严苛的研发和认证场景。

Q: 大面积LED太阳光模拟器的辐照面积是多大？

大面积LED太阳光模拟器辐照面积可从260mm×260mm扩展至2600mm×2800mm甚至更大。LED光源阵列化设计使大面积光斑仍能保持高均匀度（≤1%），适合大面积组件、建材、汽车整车等测试需求。

Q: LED太阳光模拟器需要预热吗？

几乎不需要预热。LED光源响应速度快，通电后即可达到稳定输出状态，无需传统氙灯的长时间预热。且LED无频闪，测试数据更稳定。配合温控系统，可在不同环境温度下保持输出一致性。

Q: 大面积LED太阳光模拟器适用于哪些测试场景？

适用于大尺寸光伏组件效率测试、建筑材料耐候性测试、汽车整车/部件老化测试、大面积光催化反应、植物生长光照研究等需要大面积均匀光照的场景。LED无热辐射特性也适合对温度敏感的样品测试。
