Name: 稳态高准直太阳光模拟器
Brand: 科迎法电气

科迎法电气研发生产的Mini型科研教学及实验室用太阳光模拟器能提供一个接近自然日光的环境，不受环境、气候和时间等因素影响实现24小时不间断光照。设备依据 IEC 60904-9与ASTM E927国际标准所研发设计，设备等级AAA 级，用以测量太阳能电池效率，其涵盖单晶电池片大尺：158.75mm（G1）、166mm（M6）、182mm（M10）、210mm（G12）。设备标准出光方向：标准垂直向下，其他垂直向上，水平向左，水平向右可定制。可与手套箱结合可搭选配光强度调正光圈来做自动光强度变化量测。适用于各式太阳能电池研究开发。

稳态高准直太阳光模拟器详细介绍

符合IEC 60904-9中3A级模拟器的标准

IEC60904-9 标准	A 级范围	KYF-TY01-0.1-3A-AM1.5G-01等级
光谱匹配度	0.75-1.25	A
辐照不均匀度	≤2%	A
时间不稳定度	≤2%	A

产品的性能参数

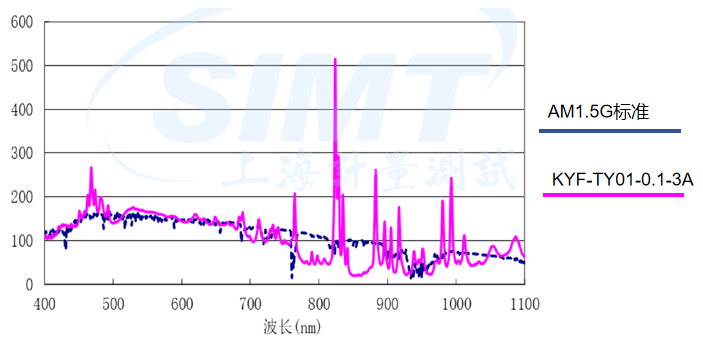

光斑大小	220mm X 220mm		符合IEC60904-9中AM1.5G 光谱匹配度A级
光照匹配度	AM1.5G，± 15%， A 级
辐照不均匀度	± 2%，A
时间不稳定度	± 1%，A
灯源系统	1000W氙灯光源带光学反射罩
光谱范围	380nm~1100nm
光强度	照度可达 1000 W/m2@AM1.5G (±10% 灯泡功率控制)

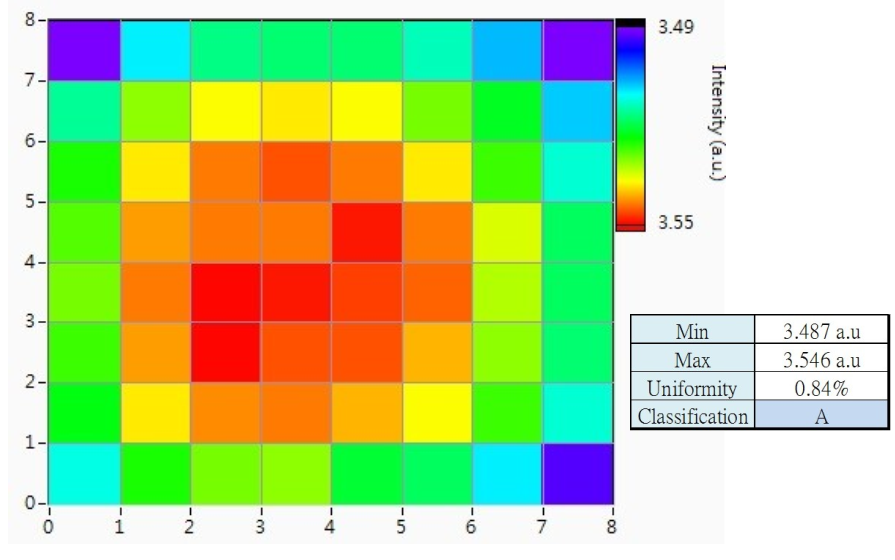

工作条件	电力要求：100-240V 工作温度：23 度相对湿度：<80%		符合IEC60904-9中辐照不均匀度A级
其他	1、关机延迟冷却系统 2、LCD 触控显示控制: 具备灯泡使用时数/灯泡功率控制(±10%)/光源控制稳定度优于1%的电源供应器 3、主动式气冷散热系统，具备延迟散热功能
推荐配置

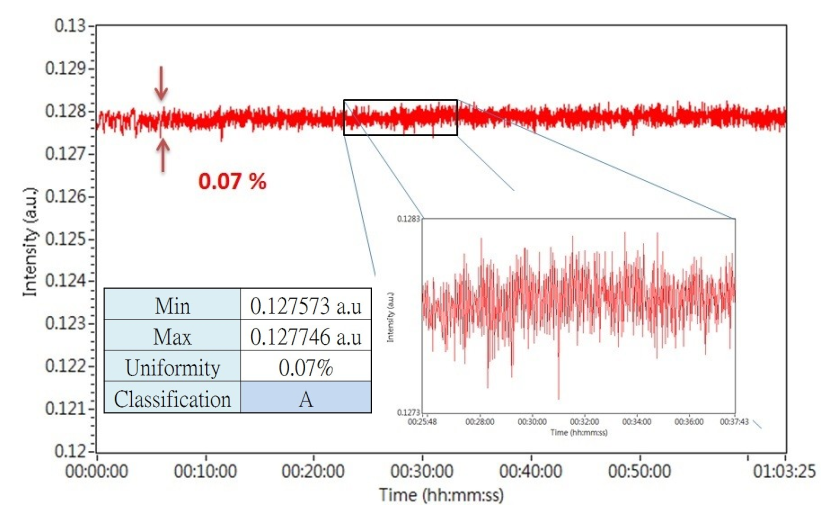

标准电池		2 × 2 cm 照光面积	符合IEC60904-9中时间不稳定性A级
IV 测试软件		完整I-V曲线、完整P-V曲线测量功能，短路电流(Isc)，开路电流(Voc)，功率点电压(Vm)，功率点电流(Im)，功率值(Pmax)，转换效率(η)，填充因子(FF)，电流密度(Jsc)，串联电阻(Rs)，并联电阻(Rsh)。
源表		Keithley 2400 源表；可选
手套箱整合模块		手套箱专用样品台按需求定制
认证报告		第三方认证报告

1.基本原理和工作方式

高准直太阳光模拟器是一种能够产生高度准直、稳定的太阳光模拟的设备。它通过使用高亮度的光源、聚焦透镜和光学系统，将光线聚焦到一个小点上，从而实现高准直度的太阳光模拟。它还配备了温度控制系统，以保持光源和光学元件的稳定性。

2.光源

高准直太阳光模拟器通常采用高亮度的氙灯或LED作为光源。氙灯具有高亮度和宽光谱特性，能够更好地模拟太阳光的光谱分布。而LED则具有较长的使用寿命和较低的能耗，适用于长时间稳定工作的需求。

3.光束质量

高准直太阳光模拟器的光束质量对于模拟太阳光的准确性至关重要。通过使用优质的透镜和光学元件，可以使光束的发散角度更小，从而提高光束质量。光学系统的精密度和稳定性也对光束质量起到重要影响。

4.稳定性

高准直太阳光模拟器需要具备高度稳定的性能，以保证长时间的实验和测试。它通过温度控制系统来控制光源和光学元件的温度，从而减小温度对光束特性的影响。精密的光学调节机构和反馈控制系统也能够提高系统的稳定性。

5.温度控制

温度对高准直太阳光模拟器的光源和光学元件的性能和稳定性有着重要影响。它配备了温度控制系统，能够精确控制光源和光学元件的温度。这样可以在不同温度条件下进行实验和测试，提高实验的可重复性和准确性。

6.光谱调节

高准直太阳光模拟器还具备光谱调节功能，可以根据实际需求调整光源的光谱分布。这对于不同应用领域的研究和测试非常重要。通过调节光谱分布，可以模拟各种不同的太阳光条件，满足不同实验和测试的需求。

高准直太阳光模拟器是一种能够模拟太阳光的理想工具，具有高准直度、稳定性和光束质量。它通过使用高亮度的光源、光学系统和温度控制系统，能够精确地模拟太阳光的光谱和特性。高准直太阳光模拟器在太阳能研究、光电器件测试和环境模拟等领域具有广阔的应用前景。随着科技的进步，高准直太阳光模拟器将在更多领域发挥重要作用，推动科学研究和技术创新的进展。
