太阳光模拟器辐照度是衡量模拟器输出光强的核心参数，单位为瓦每平方米（W/m2）。1Sun表示一个太阳常数（1000瓦每平方米），是标准测试条件（STC）规定的辐照度。2Sun表示两倍太阳常数（2000瓦每平方米），属于高辐照度等级。我们上海科迎法电气在太阳光模拟器辐照度控制和调节方面积累了丰富经验。本文从光伏测试和材料老化实验人员的角度出发，把辐照度定义、等级分类、光强调节方法和不同辐照度等级的应用场景讲清楚。
太阳光模拟器辐照度等级和光强调节方法
一、太阳常数和标准测试条件
太阳常数。太阳常数是地球大气层外（AM0条件）垂直于太阳光方向的单位面积接收的太阳辐射功率，数值约1367瓦每平方米。经过大气层吸收和散射后，在海平面晴天正午（AM1.5G条件）地面接收的太阳辐射约1000瓦每平方米。
标准测试条件（STC）。国际标准IEC 60904-3规定光伏电池的标准测试条件为：辐照度1000瓦每平方米（1Sun）、光谱AM1.5G、电池温度25摄氏度。所有光伏电池的标称效率都是在STC条件下测量的。
1Sun的含义。1Sun等于1000瓦每平方米，是标准测试条件规定的辐照度。太阳光模拟器输出1Sun时，测试光伏电池的结果可与标准条件下的效率对比。1Sun是光伏测试的标准辐照度等级。
2Sun的含义。2Sun等于2000瓦每平方米，是标准辐照度的两倍。2Sun属于高辐照度等级，用于聚光光伏测试、加速老化试验和高光强光催化实验。
其他辐照度等级。0.1Sun（100瓦每平方米，弱光测试）、0.5Sun（500瓦每平方米，低光强测试）、1Sun（1000瓦每平方米，标准测试）、1.5Sun（1500瓦每平方米，中高光强测试）、2Sun（2000瓦每平方米，高光强测试）、5Sun到10Sun（5000到10000瓦每平方米，聚光光伏测试）、10Sun以上（超高光强，特殊实验）。
二、太阳光模拟器辐照度的表示方法
辐照度（瓦每平方米）。最直观的表示方法，直接标注模拟器输出面达到的光强密度。1Sun等于1000瓦每平方米。
Sun数（倍数）。以太阳常数为基准的倍数。1Sun等于1000瓦每平方米，2Sun等于2000瓦每平方米。Sun数方便与标准测试条件对比。
光强密度和光源功率的区别。光源功率（如300瓦氙灯）是光源消耗的电功率，辐照度（如1000瓦每平方米）是测试面接收的光强密度。光源功率高不等于辐照度高，辐照度还取决于光学系统效率、光斑面积和光源到测试面的距离。一盏300瓦氙灯在小光斑（50毫米乘50毫米）上可能达到10Sun以上，但在大光斑（1米乘1米）上可能只有0.5Sun。
三、太阳光模拟器光强调节方法
调节方法一：光源功率调节。通过调节氙灯或LED的驱动电流改变输出光强。氙灯调节范围通常百分之30到百分之100（低于百分之30时电弧不稳）。LED调节范围更宽，百分之1到百分之100。这是最常用的光强调节方法，可以连续调节。
调节方法二：中性密度滤光片。在光源和测试面之间放置中性密度滤光片（ND滤光片），衰减光强而不改变光谱。ND滤光片的透过率有百分之10、百分之25、百分之50等多种规格。适合需要精确衰减光强但不改变光谱的应用。
调节方法三：距离调节。光源到测试面的距离影响辐照度。距离越远辐照度越低（平方反比定律），但光斑越大均匀度越好。距离调节适合需要同时改变光强和光斑尺寸的场景，但不是所有模拟器都支持距离调节。
调节方法四：光阑调节。在光学系统中设置可调光阑，改变通光面积控制光强。光阑调节不改变光谱，适合精细调节。
调节方法五：LED通道调节。LED太阳光模拟器通过调节各波长通道的电流，同时调节光强和光谱匹配度。这是LED光源特有的优势，可以在保持光谱匹配度的前提下精确调节光强。
四、不同辐照度等级的应用场景
1Sun（1000瓦每平方米）。标准光伏IV测试。所有光伏电池效率标称值都在1Sun下测量。太阳光模拟器1Sun输出是光伏测试的基本要求。
0.1到0.5Sun（100到500瓦每平方米）。弱光测试。模拟阴天或室内光照条件下的光伏电池性能。适合室内光伏（如物联网设备供电的弱光电池）和建筑光伏（BIPV）的弱光性能评估。
1.5到2Sun（1500到2000瓦每平方米）。加速老化试验。高辐照度可以缩短老化试验时间（按阿伦尼乌斯定律，温度和光强越高反应越快）。2Sun老化试验可在二分之一到三分之一的测试时间内达到等效1Sun的累积辐照量。
5到10Sun（5000到10000瓦每平方米）。聚光光伏（CPV）测试。聚光光伏电池设计在数倍到数十倍太阳光强下工作，需要高辐照度模拟器测试。高辐照度模拟器通常使用短弧氙灯和聚光光学系统。
10Sun以上（10000瓦每平方米以上）。特殊实验。光热转换材料测试、高温光化学反应、航天器热真空试验等。超高辐照度需要大功率氙灯或金卤灯阵列。
五、辐照度选型要点
确认辐照度等级。按应用场景确认需要的辐照度等级。标准光伏测试选1Sun。加速老化选2Sun。聚光光伏选5到10Sun。弱光测试选0.1到0.5Sun。
确认调节范围。模拟器的辐照度调节范围是否覆盖应用需求。例如需要同时做1Sun标准测试和2Sun加速老化，选调节范围0.5到2Sun以上的模拟器。
确认光斑尺寸。光斑尺寸和辐照度的乘积决定光通量。大面积组件测试需要大光斑加1Sun，对小光源来说光通量需求高，需要大功率光源。

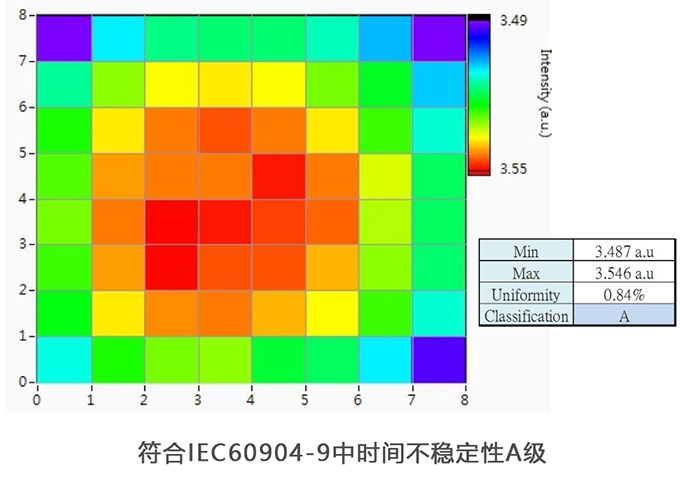

确认辐照度均匀度。辐照度均匀度在光斑内各点的偏差。标准要求A级（正负2百分比）或B级（正负5百分比）。辐照度越高，均匀度实现越难。
确认辐照度稳定性。测试期间辐照度的波动。A级不大于正负2百分比。高辐照度时稳定性可能降低，需要确认在目标辐照度下的稳定性等级。
确认辐照度校准。使用标准电池或辐射计校准辐照度。标准电池的短路电流与辐照度成正比，是辐照度校准的标准工具。定期校准确保辐照度准确。
六、辐照度测量和监控
辐射计测量。使用热电堆辐射计测量辐照度，辐射计对光谱不敏感（平坦响应），适合测量总辐照度。辐射计精度通常正负2百分比到正负5百分比。
标准电池测量。使用经校准的标准电池测量辐照度，标准电池的短路电流与辐照度成正比。标准电池对光谱敏感（只对电池响应波段内的光敏感），适合光伏测试的辐照度校准。
光谱仪测量。使用光谱仪测量光谱辐照度（各波长分量的辐照度），可计算总辐照度和光谱匹配度。光谱仪适合光谱分析和辐照度精确测量。
实时监控。测试期间使用光电探测器实时监控辐照度变化，反馈调节光源功率。实时监控确保测试期间辐照度稳定。
选型总结。太阳光模拟器辐照度选型的关键是确认辐照度等级、调节范围和光斑尺寸。标准测试选1Sun，加速老化选2Sun，聚光光伏选5到10Sun。我们科迎法电气提供0.1到10Sun全辐照度等级的太阳光模拟器方案，欢迎咨询选型。
