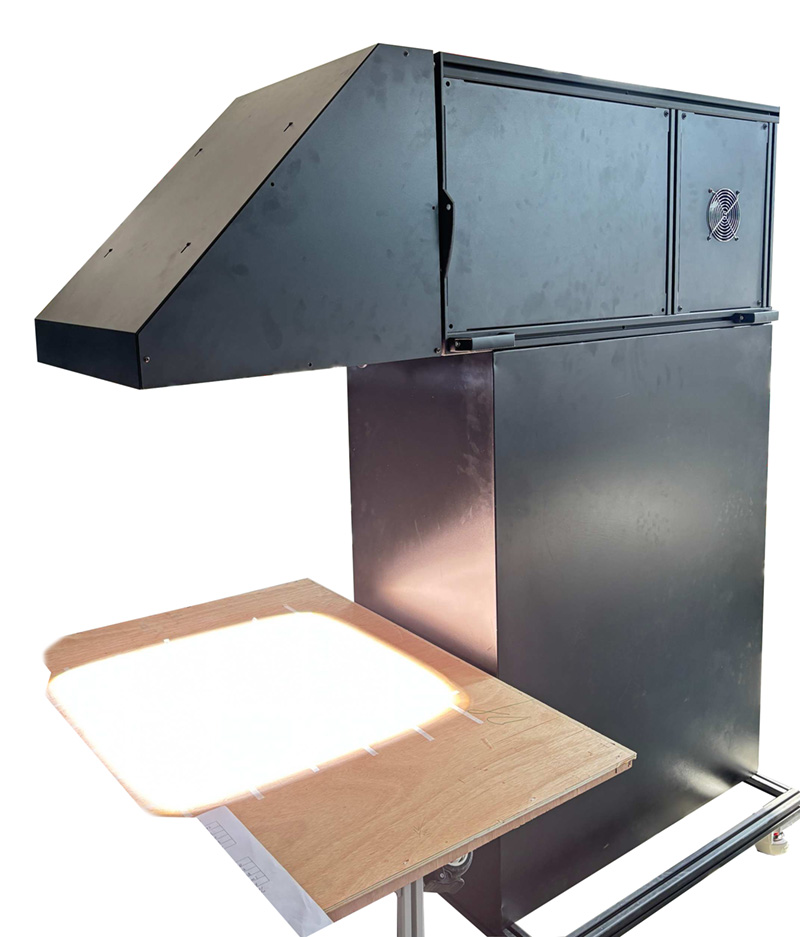

钙钛矿光模拟器是专为钙钛矿太阳能电池（PSC）测试设计的太阳光模拟器，与晶硅电池测试光源相比，在光谱范围、光强稳定性、紫外控制和热管理方面有特殊要求。钙钛矿电池作为第三代光伏技术，其独特的光谱响应和光稳定性特点对测试光源提出了不同要求。我们上海科迎法电气在钙钛矿太阳光模拟器的配置和应用方面积累了技术经验。本文从钙钛矿电池研发人员的选型角度出发，把钙钛矿电池的光谱特性、IV测试光源要求、稳定性测试方法和光源选型要点讲清楚。
钙钛矿太阳光模拟器钙钛矿电池IV测试和老化试验光源选型
一、钙钛矿电池的光谱响应特性
钙钛矿电池的吸收光谱范围。钙钛矿材料（如CH3NH3PbI3）的带隙约1.55电子伏特，对应吸收起始波长约800纳米。钙钛矿电池的光谱响应从300纳米（紫外段）到800纳米（近红外段），在350到750纳米范围响应最强。与晶硅电池（300到1100纳米）相比，钙钛矿电池的光谱响应范围更窄，但对可见光的利用率更高。
钙钛矿电池的带隙可调特性。通过改变钙钛矿的组分（如混合卤素、混合阳离子），可以调节带隙从1.2到2.3电子伏特，对应吸收起始波长从540到1030纳米。宽带隙钙钛矿（如纯溴体系）吸收到540纳米，窄带隙钙钛矿（如锡铅混合体系）吸收到1030纳米。不同带隙的钙钛矿电池需要不同的光谱匹配。
钙钛矿叠层电池。钙钛矿和晶硅组成的叠层电池需要300到1200纳米的宽光谱范围，顶电池（钙钛矿）吸收300到800纳米，底电池（晶硅）吸收800到1200纳米。叠层电池测试需要光谱在两个子电池的响应范围内都有足够的辐照度和匹配度。
二、钙钛矿太阳光模拟器的特殊要求
光谱范围要求。钙钛矿电池测试需要覆盖300到800纳米（单结钙钛矿）或300到1200纳米（钙钛矿叠层）。标准AM1.5G光谱在300到400纳米（紫外段）能量占比较低，但钙钛矿在紫外段有响应。太阳光模拟器需要保证紫外段有足够的辐照度，不能过度滤除紫外光。
光谱匹配度要求。钙钛矿电池的光谱响应陡峭（在带隙波长附近响应急剧下降），光谱匹配度对测试结果的影响比晶硅电池更敏感。IEC 60904-9标准将400到1100纳米分为六个波段计算光谱匹配度。对于钙钛矿电池，400到700纳米的三个波段尤为重要，因为这些波段对应钙钛矿的最强响应区。
紫外控制要求。钙钛矿电池对紫外光敏感，过量的紫外辐照会加速钙钛矿薄膜降解，导致电池性能在测试期间衰减。太阳光模拟器的紫外辐照度应与AM1.5G标准一致（280到400纳米约占总辐照度的百分之5），不应过强。部分实验需要在测试时加装紫外滤光片，模拟户外长期使用中紫外对钙钛矿的影响。
光强稳定性要求。钙钛矿电池的IV曲线扫描过程中，光强波动会导致测试结果偏差。钙钛矿电池有光致效应（光照下电流和电压有瞬态变化），需要光强在扫描期间高度稳定。A级不稳定度（正负2百分比）是基本要求，优选正负1百分比以内的光源。
热管理要求。钙钛矿电池对温度敏感（温度升高1摄氏度，开路电压下降约2到4毫伏），测试温度必须精确控制在25摄氏度。氙灯光源的红外辐射会导致样品温度升高，需要红外滤光片或冷却台控制温度。LED光源红外辐射少，温度控制更容易。
三、钙钛矿IV测试光源选型
氙灯光源。短弧氙灯光谱覆盖300到2500纳米，接近AM1.5G标准光谱，是钙钛矿IV测试的常用光源。氙灯光源的优点是光谱覆盖宽，一盏灯满足单结和叠层钙钛矿测试。缺点是红外热量大，需要AM1.5G滤光片和红外反射滤光片控制热效应。氙灯紫外段光谱匹配需要验证，部分氙灯在紫外段偏强或偏弱。
LED光源。LED太阳光模拟器可按钙钛矿电池的光谱响应选择波长通道。单结钙钛矿选365、405、450、500、550、600、650、700、750纳米等通道。钙钛矿叠层选增加800、850、940、1000、1100纳米等红外通道。LED的优点是光强稳定、热量少、即开即用。缺点是光谱连续性不如氙灯，需要多通道合成。
光源选型对比。精确IV测试选氙灯（光谱连续、匹配度高）。稳定性测试选LED（光强稳定、寿命长）。叠层电池测试选氙灯（宽光谱）。单结钙钛矿选LED或氙灯均可。
四、钙钛矿稳定性测试光源要求
钙钛矿电池的稳定性测试（ISOS协议）需要长时间连续光照，光源的选择对测试结果有重要影响。
ISOS-L-1（标准光稳定性）。在1Sun（1000瓦每平方米）、AM1.5G光谱下连续照射，监测电池效率随时间的变化。光源要求：光谱匹配度A级、光强稳定性A级、辐照度均匀度B级以上。连续照射时间100到1000小时。
ISOS-L-2（高温光稳定性）。在1Sun加高温（65到85摄氏度）条件下连续照射。高温加速钙钛矿降解，测试时间通常100到500小时。光源要求同ISOS-L-1，附加温度控制。
ISOS-L-3（高湿光稳定性）。在1Sun加高湿（百分之50到百分之85相对湿度）条件下连续照射。光源要求同ISOS-L-1，附加湿度控制。
ISOS-D（暗态稳定性）。在暗态（无光照）高温高湿条件下存储，不加光源。不需要太阳光模拟器。
光源选型。稳定性测试需要长时间连续运行（数百到数千小时），LED光源寿命长（20000到50000小时）更适合。氙灯寿命1000到2000小时，需要中途更换灯泡，影响测试连续性。LED光强稳定性高，长时间运行光强波动小。LED热量少，温度控制更容易，减少温度对钙钛矿降解的干扰。
五、钙钛矿太阳光模拟器选型要点
光谱范围。确认钙钛矿电池的带隙和响应范围。单结钙钛矿（带隙1.55电子伏特）选300到800纳米。宽带隙钙钛矿选300到600纳米。窄带隙钙钛矿选300到1100纳米。叠层选300到1200纳米。
光谱匹配度。优选A级（各波段正负2百分比以内）。对于光谱敏感的钙钛矿电池，光谱偏差会导致短路电流和效率测试偏差。
光强稳定性。优选A级（正负2百分比）。钙钛矿电池有光致瞬态效应，光强波动会放大测试误差。
紫外控制。确认紫外段辐照度与AM1.5G标准一致。过强紫外会加速钙钛矿降解，影响测试结果。可以选配紫外滤光片调节紫外辐照度。
温度控制。确认样品台温度控制精度。优选带冷却台的样品台，温度控制精度正负1摄氏度。LED光源热干扰小，温度控制更容易。
光源寿命。稳定性测试需要长时间运行，优选LED光源（寿命长）。IV测试可以用氙灯（光谱精度高）。
光斑尺寸。钙钛矿电池片通常0.1到1平方厘米，选小光斑（25到50毫米直径）模拟器即可。钙钛矿组件选大光斑。
六、钙钛矿电池测试注意事项
光致瞬态效应。钙钛矿电池在光照初期，离子迁移导致开路电压和短路电流有瞬态变化。测试前需要预光照30到60秒，待性能稳定后再扫描IV曲线。
温度控制。钙钛矿电池对温度高度敏感，测试温度必须精确控制在25摄氏度。使用温度控制器和冷却台，温度偏差不超过正负1摄氏度。
光强校准。使用标准电池校准光强。钙钛矿标准电池（KG0 KG5等）或晶硅标准电池均可，但需要考虑光谱响应差异。使用光谱响应与钙钛矿接近的标准电池校准更准确。
稳定性测试中的光强监测。长时间稳定性测试期间定期用辐射计或标准电池监测光强，确认光强没有衰减或漂移。
紫外降解。长时间光照测试中，紫外光可能导致钙钛矿封装材料降解，释放有害物质影响电池。使用紫外滤光片控制紫外辐照度。
选型总结。钙钛矿太阳光模拟器选型的关键是确认光谱范围、光强稳定性和温度控制。IV测试选氙灯或LED均可。稳定性测试优选LED。我们科迎法电气提供钙钛矿电池测试专用的太阳光模拟器方案，欢迎咨询选型。
