阳光倒灌测试是汽车抬头显示器（HUD）研发和质量检测中绕不开的一项试验。它的核心目标是评估HUD在强烈日照条件下的性能表现——显示是否清晰可见，是否会出现黑屏、关机等问题，恢复常温后系统是否功能正常。
阳光倒灌的形成机制
HUD工作时，图像生成单元（PGU，通常为TFT屏）产生的图像经内部光学系统反射至风挡玻璃，最终形成驾驶员可见的虚像。问题在于光路可逆——外部强烈的太阳光可能沿此路径逆向射入HUD内部，并聚焦于PGU表面。当光强与照射时间超过临界值时，将导致屏体局部温度骤升，引发烧屏损坏。
阳光倒灌模拟的实验方法
阳光倒灌测试通常有两种方式：室外自然光测试和室内模拟器测试。室外测试需要晴天阳光充足的条件，受天气影响大，数据不可控。室内测试借助阳光模拟器进行，不受天气和时间的限制。
标准的阳光倒灌实验流程包括：将HUD样机置于测试位置，安装好专用光阑及各传感器。利用太阳光模拟器产生模拟太阳光，调节HUD角度使倒灌光斑在TFT屏上按预设路径移动。通过光电传感器在屏面边界内外的信号差异，标定光斑位于屏内的判定阈值；通过温度传感器监测PGU出现烧屏现象时的温度，标定温度阈值。
阳光倒灌模拟的设备要求
一台合格的阳光倒灌测试设备，需要满足以下核心要求：
高准直光学设计是基础。太阳光经大气层到达地面可近似为平行光，普通光源的发散角会使HUD测试中光线入射路径偏离真实工况。设备需采用专用光学准直系统，将发散角控制在较小范围内，确保光线角度与真实太阳高度角高度一致。
光谱匹配A级是关键。设备光谱需严格遵循AM1.5G标准曲线，在可见光及近红外波段与真实太阳光谱精准贴合，避免因光谱偏差导致的热效应失真。
辐照度稳定可控。设备需搭载闭环控制模块，实时监测并自动调节输出，辐照度波动控制在±2%以内。辐照度范围支持800-1300W/m²连续可调，满足不同测试标准要求。
多维度照射角度调节。设备需支持出光方向电动调节，能够模拟不同时段太阳高度角对HUD的直射效应。
科迎法电气阳光倒灌测试方案

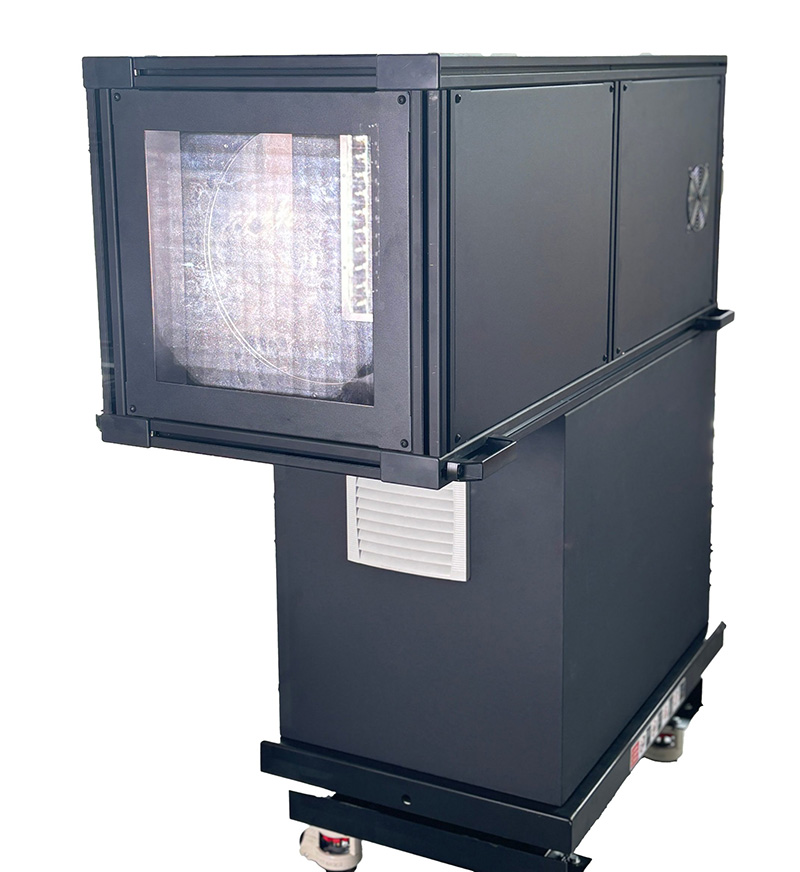

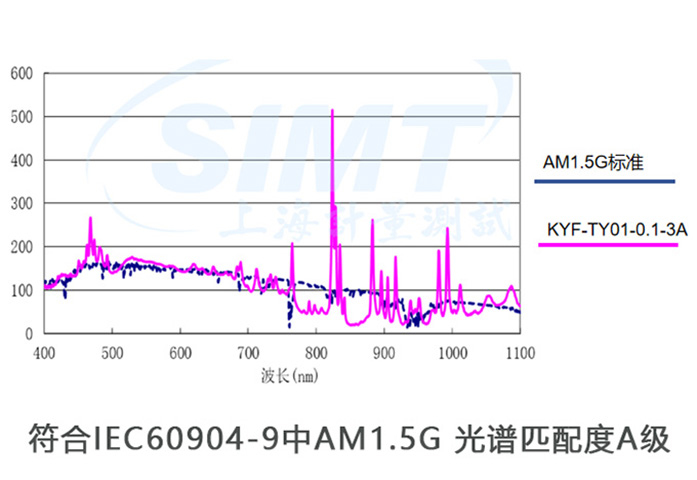

上海科迎法电气针对HUD阳光倒灌测试专项研发的全光谱准直型太阳光模拟器，关键参数如下：辐照强度800-1300W/m²（可调，覆盖标准要求），光谱范围380nm-1100nm（光源光谱范围250-2500nm），出光方向支持左打光、下打光、右打光电动调节，光谱匹配度A级（符合AM1.5G地表太阳光谱分布），准直全角≤0.46°，辐照度不均匀性≤2%，时间不稳定性LTI≤±2%。
设备广泛用于车载HUD耐阳光倒灌测试、光学显示质量评估、动态光适应性验证等场景，帮助研发与测试人员在实验室内复现太阳直射等多种复杂工况。
