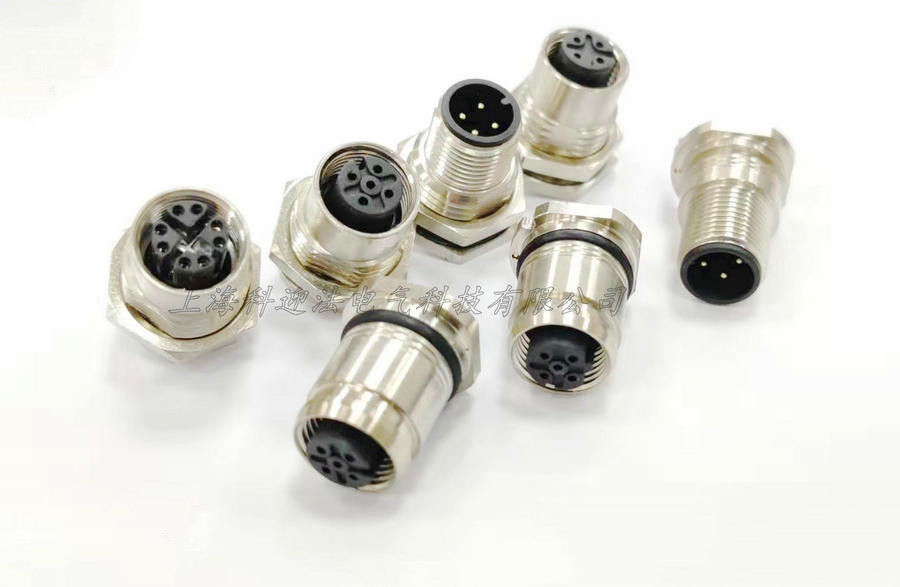

M12插座面板安装，板前和板后到底怎么选？

设备设计阶段，M12插座的安装方式往往被放到最后才考虑。等到面板开孔图纸定了、设备外壳加工完了，才发现插座装上去要么螺母拧不到，要么插头插上后顶到旁边的结构件。返工改面板，时间和成本都搭进去了。

M12插座的安装方式主要分板前安装和板后安装两种，选哪个取决于设备面板厚度、内部空间和外部操作条件。

M12插座板前板后安装区别

板前安装：从前面装，从后面锁

板前安装的操作顺序是：插座从设备面板外侧的安装孔穿进去，然后在设备内部用螺母锁紧。

这种方式的优势在于安装便利。操作人员站在面板前方就能把插座放到位，螺母在设备内部拧紧，一个人就能完成。对于面板较厚的设备，锁紧螺母有足够的螺纹行程来适应，不会因为面板厚度变化而装不上。

需要注意的是，板前安装的插座主体完全暴露在面板外侧。如果设备安装在人员走动频繁的区域，或者旁边有运动部件，插座容易受到碰撞。外部线缆的拉扯力也会直接传递到插座壳体上，对螺纹锁紧的可靠性要求更高。

适合场景：面板较厚、外部空间充裕、需要快速安装的设备。户外LED显示屏箱体、大型机械设备外壳、需要频繁插拔的面板接口。

板后安装：从后面穿，从前面锁

板后安装的操作顺序正好相反：插座从设备面板内侧的安装孔穿出来，然后在面板外侧用螺母锁紧。

这种方式最大的特点是外观整洁。插座主体大部分藏在设备内部，面板外侧只露出螺纹接口和插接面。设备整体看起来干净利落，适合对外观有要求的产品设计。插座主体内藏也带来了更好的抗撞击能力，外部只有螺纹部分露出来，不容易被碰坏。

板后安装的限制在于面板厚度。螺母在面板外侧锁紧，螺纹长度有限，通常建议面板厚度不超过3mm。安装时需要在设备内部把插座扶住，再到面板前方拧螺母，如果设备内部空间狭小，操作会不太顺手。

适合场景：控制柜门板、仪器仪表外壳、传感器壳体，以及设备内部空间充裕但外部要求整洁的场合。

两种安装方式的对比

选型建议

大多数M12插座同时支持板前和板后两种安装方式，选型时看现场条件。面板厚、空间宽裕、要求安装快就选板前安装。追求外观整洁、面板薄、怕外部碰撞就选板后安装。科迎法提供多种安装方式的M12插座产品，法兰类型包括扁法兰、六方法兰、圆法兰等，可匹配不同设备的面板开孔需求。
