随着新能源汽车产业的迅猛发展，高压线束和汽车连接器作为电动汽车电力传输的"血管"和"关节"，其性能直接影响整车的安全性、可靠性和耐久性。相比传统燃油汽车，新能源汽车的电压等级从12V提升到了数百伏，对高压线束的绝缘性能、屏蔽性能、耐高压能力都提出了更高的要求。作为上海地区专业的新能源汽车线束制造商，上海科迎法电气将深入解析新能源汽车高压线束的设计要点和连接器选型方法。
上海新能源汽车高压线束设计与连接器选型深度解析
一、新能源汽车高压线束概述

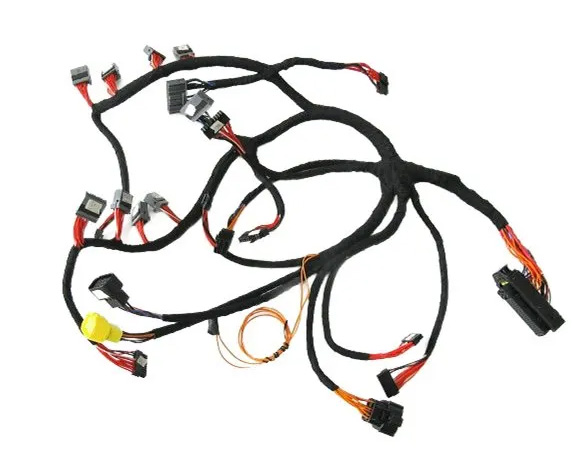

新能源汽车高压线束是连接动力电池、电机控制器、驱动电机、车载充电机、DC/DC转换器、PTC加热器、空调压缩机等高压部件的电力传输线路，是电动汽车高压系统的重要组成部分。与传统汽车低压线束相比，高压线束具有电压高（通常为300V-800V）、电流大（可达数百安培）、线束截面积大、绝缘要求高等特点。
上海科迎法电气深耕汽车连接领域多年，提供新能源汽车高压线束、新能源汽车充电连接器、新能源汽车通讯线束、控制电机线束等全系列产品，产品广泛应用于乘用车、商用车、专用车等各类新能源车型。依托上海汽车产业集群优势，特别是嘉定汽车城的产业资源，公司积累了丰富的行业经验和技术积累，服务长三角地区多家新能源汽车整车厂和零部件企业。
二、新能源汽车高压线束的分类与组成
按功能分类：
动力电池高压线束：连接动力电池与高压配电箱（PDU）的主电源线束，是整车电流最大的线束，线径最粗，通常使用多股大截面积电缆。
电机控制器高压线束：连接高压配电箱与电机控制器（MCU）的线束，负责为驱动电机提供三相交流电，工作电流大，屏蔽要求高。
充电高压线束：连接充电接口（快充/慢充）与车载充电机或动力电池的线束，分为交流充电线束和直流充电线束。快充线束需要承受更大的电流和更高的电压。
PTC/空调高压线束：为PTC加热器和电动空调压缩机提供电源的线束。
DC/DC高压线束：连接高压系统与DC/DC转换器的线束，为低压系统供电。
按电压等级分类：
400V级高压线束：目前主流新能源乘用车普遍采用的电压等级，技术成熟，配套完善。
800V级高压线束：新一代高压平台采用的电压等级，能够实现更快的充电速度和更高的效率，是未来发展趋势。800V系统对绝缘材料、爬电距离等要求更高。上海多家新能源车企已布局800V高压平台。
三、高压线束设计要点
1. 载流量设计：高压线束的载流量是设计的核心参数。需要根据各高压回路的最大工作电流，结合工作环境温度、线束敷设方式、散热条件等因素，选择合适截面积的电缆。载流量设计必须留有足够的安全裕量，避免线束过热导致绝缘老化甚至引发安全事故。
2. 绝缘与耐压设计：高压线束必须具有优异的绝缘性能，绝缘材料通常选用耐高温、耐高压的XLPE（交联聚乙烯）或硅橡胶等材料。耐压等级应满足系统最高工作电压的要求，并通过耐压测试验证。800V高压平台的绝缘要求比400V平台更高。
3. 屏蔽设计：高压线束工作时会产生较强的电磁辐射，可能对周围的低压信号线路和敏感电子设备造成干扰。因此高压线束必须具备良好的屏蔽性能，通常采用屏蔽电缆（铜网编织屏蔽、铝箔屏蔽或复合屏蔽），配合屏蔽连接器实现全路径屏蔽。屏蔽层的接地设计也至关重要。
4. 机械防护设计：汽车行驶过程中线束会受到振动、摩擦、弯曲等机械作用，需要通过合理的固定方式、护套保护、波纹管防护等措施，确保线束在整车寿命周期内不发生机械损伤。在底盘等易受石子冲击的区域，还需要增加额外的防护。
5. 温度与老化设计：发动机舱内温度高，且温度变化范围大，高压线束需要耐受-40℃~+125℃甚至更高的工作温度。长期高温会加速绝缘材料老化，因此需要选用耐高温的电缆材料，并通过热老化试验验证其长期可靠性。
6. 连接器选型设计：高压连接器是高压线束的关键节点，其性能直接影响整个高压系统的安全性。选型时需要考虑额定电压、额定电流、接触电阻、插拔力、机械寿命、防水防尘等级、屏蔽性能等多项指标。
四、新能源汽车连接器选型要点
1. 高压连接器：
高压连接器是高压线束两端的连接部件，主要功能是实现高压电路的可靠连接和断开。选型要点包括：
额定电压与电流：必须与系统电压和回路电流匹配，并有足够的安全裕量。大电流连接器需要考虑端子的温升控制。
接触可靠性：端子材料、镀层工艺、接触面积、正压力等因素都会影响接触可靠性。优质高压连接器通常采用铜合金端子+镀银/镀锡工艺，确保低接触电阻和高可靠性。
高压互锁（HVIL）：安全设计的重要功能，在连接器未完全插合时能够提前切断高压电路，防止带载插拔产生电弧。设计完善的高压连接器都应具备HVIL功能。
防护等级：根据安装位置选择合适的IP防护等级，舱内一般IP67即可，舱外可能需要IP68或更高。
屏蔽性能：高压连接器必须具备与电缆相当的屏蔽性能，采用360°全屏蔽设计，确保整个高压路径的电磁屏蔽连续性。
2. 充电连接器：
新能源汽车充电连接器是车辆与充电桩之间的接口，分为交流慢充和直流快充两种：
交流充电连接器（慢充）：通常为7孔接口，遵循GB/T 20234.2标准，功率一般为3.5kW-7kW，适用于家用和公共场所的慢充场景。
直流充电连接器（快充）：通常为9孔接口，遵循GB/T 20234.3标准，功率可达60kW-250kW甚至更高，能够在短时间内为电池充入大量电能。
科迎法电气的新能源汽车充电连接器产品严格按照国家标准设计，具备完善的温度监测、电子锁、防水密封等功能，安全可靠。
3. 通讯线束连接器：
除了高压线束，新能源汽车还有大量的低压信号和通讯线束，如CAN总线、LIN总线、以太网等。这些线束的连接器选型需要关注信号完整性、抗干扰能力和可靠性。科迎法电气提供的新能源汽车通讯线束产品能够满足各类车载通讯需求。
五、高压线束的测试与验证
一套合格的新能源汽车高压线束需要经过多项严格的测试验证，包括：
电气性能测试：耐压测试、绝缘电阻测试、接触电阻测试、屏蔽效能测试等，确保电气性能满足设计要求。
环境性能测试：高低温循环测试、湿热循环测试、盐雾测试、耐油耐化学试剂测试等，验证产品在各种环境条件下的可靠性。
机械性能测试：振动测试、冲击测试、插拔寿命测试、弯曲测试、拉力测试等，确保机械强度和耐久性。
安全性能测试：短路测试、过流测试、阻燃测试、高压互锁测试等，验证产品的安全性能。
六、为什么选择上海科迎法新能源汽车线束
上海科迎法电气在新能源汽车连接领域具有以下优势：
上海产业优势：公司位于上海，紧邻嘉定汽车城，深度融入长三角新能源汽车产业集群，能够快速响应整车厂和零部件企业的开发需求，配套服务便捷高效。
技术实力雄厚：拥有专业的研发团队和65项专利技术，是国家级高新技术企业，具备完整的高压线束设计开发能力。
产品线齐全：涵盖高压线束、充电连接器、通讯线束、控制电机线束等全系列产品，能够一站式满足新能源汽车的各类连接需求。
品质保障体系完善：通过ISO9001、IATF16949等汽车行业质量体系认证，产品通过CE、REACH等多项认证，严格的质量管控确保产品品质稳定可靠。
定制化能力强：支持根据客户车型需求提供定制化的高压线束设计和生产服务，从方案设计、样品制作到批量生产全流程支持。
快速响应能力：灵活的生产组织和高效的供应链管理，能够快速响应客户的紧急订单和项目需求。
七、常见问题解答
Q1：400V和800V高压线束有什么区别？
A：主要区别在于电压等级不同。400V是目前主流新能源乘用车的电压平台，技术成熟配套完善；800V是新一代高压平台，能够实现更快的充电速度和更高的效率，是未来发展趋势。800V系统对绝缘材料、爬电距离、连接器耐压等要求更高，成本也相应更高。
Q2：新能源汽车高压线束的使用寿命有多长？
A：新能源汽车高压线束的设计寿命通常与整车寿命一致，一般为8-10年或15-20万公里。实际使用寿命与使用环境、工作温度、振动情况等因素有关。高温、高湿、频繁大电流充放电等都会加速线束老化。定期检查和维护有助于延长使用寿命。
Q3：高压连接器为什么要有HVIL高压互锁功能？
A：高压互锁（HVIL）是新能源汽车的重要安全设计。它的作用是在连接器未完全插合时，通过低压信号回路提前检测到并切断高压电路，防止带载插拔产生电弧，避免人员触电和设备损坏。这是国家强制要求的安全功能，设计完善的高压连接器都必须具备HVIL功能。
Q4：上海地区新能源汽车线束定制需要多长时间？
A：上海科迎法电气作为上海本地新能源汽车线束厂家，样品制作通常1-2周，批量生产2-4周，具体时间根据产品复杂程度和数量而定。对于嘉定汽车城及周边客户，我们提供快速响应服务，可上门沟通需求、现场测量，缩短开发周期。
Q5：新能源汽车高压线束需要通过哪些认证？
A：新能源汽车高压线束需要通过的主要认证包括：IATF16949汽车行业质量管理体系认证、CE认证、ROHS环保认证、REACH法规等。同时还需要满足整车厂的特定技术标准和试验要求。上海科迎法电气通过IATF16949认证，产品符合汽车行业标准。
Q6：高压线束的屏蔽层有什么作用？不屏蔽可以吗？
A：高压线束工作时会产生较强的电磁辐射，如果不屏蔽，会干扰周围的低压信号线路和敏感电子设备，影响车辆正常运行。屏蔽层的作用就是阻挡电磁辐射向外传播，同时也防止外部干扰进入高压线束。新能源汽车高压系统必须采用屏蔽电缆配合屏蔽连接器，实现全路径屏蔽，不可以不屏蔽。
结语
新能源汽车高压线束和连接器是电动汽车的关键部件，其设计和选型直接关系到整车的安全性能和可靠性。随着新能源汽车向更高电压、更快充电、更高功率密度方向发展，对高压线束和连接器的要求也将越来越高。上海科迎法电气将持续投入技术研发，依托上海新能源汽车产业优势，为新能源汽车行业提供更安全、更可靠、更高性能的连接解决方案。欢迎上海及长三角地区新能源汽车企业来厂考察交流。
